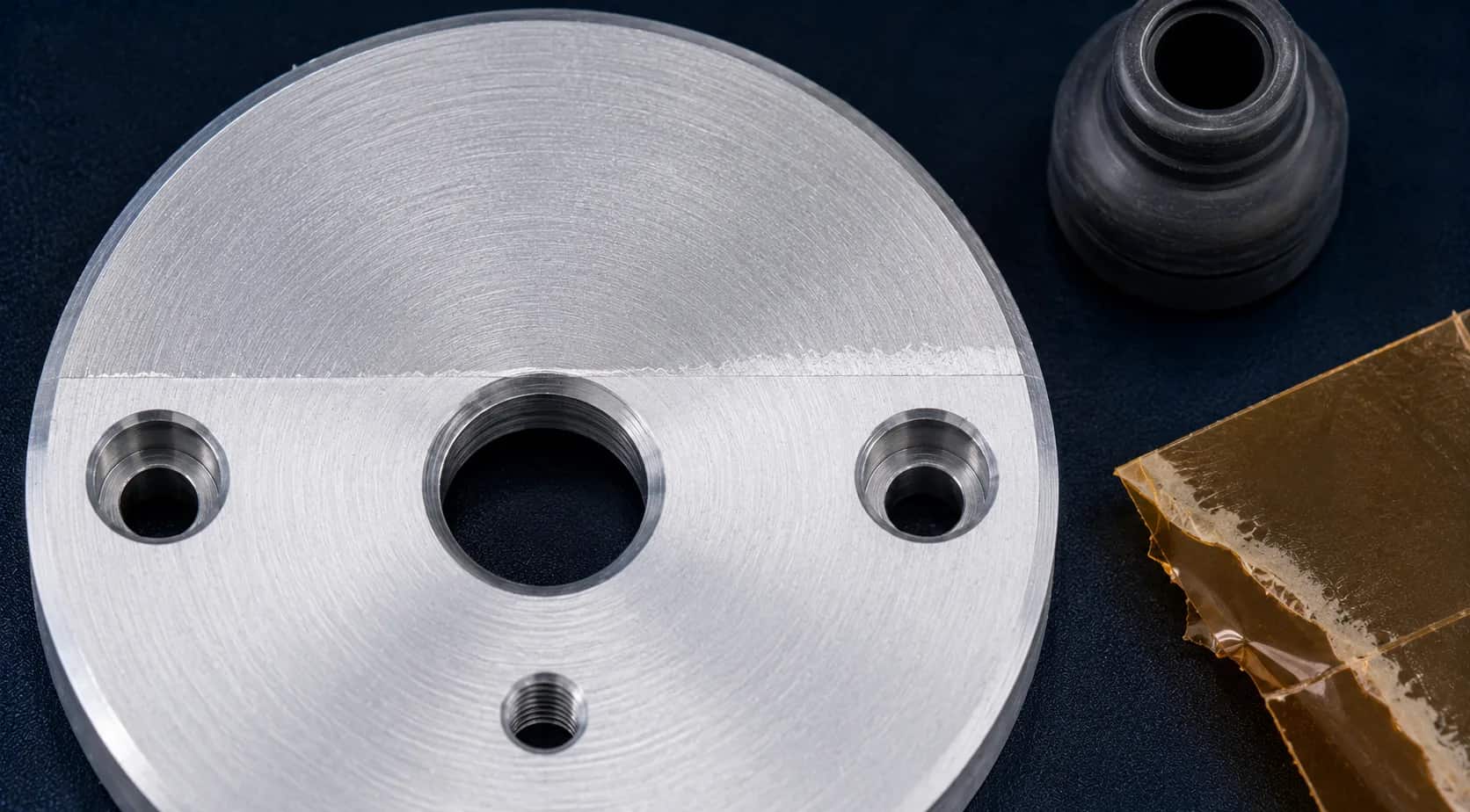

Parylene 마스킹 경계 관리 네 가지 — 침투 원리·실패 모드·정밀도·제거

이 글의 결론

• 어려운 이유 — 막이 안 붙는 게 아니라, 기체 침투력이 너무 뛰어나기 때문입니다.
• 근거 — 종횡비 10:1 트렌치와 초미세 개구(1 µm, 깊이 14 µm)까지 성막이 보고되어 있습니다(참고자료 1).
• 핵심 승부처 — 어떤 소재로 덮느냐보다, 피막이 기재에 얼마나 단단히 밀착하는가입니다.
• 실패 패턴 — 마스킹이 부족하면 경계가 번지고, 과하면 덮여야 할 면까지 빈틈이 생깁니다.

마스킹을 그저 "코팅 안 할 곳에 테이프를 좀 붙이는 작업" 정도로 생각하면 왜 현장에서 까다로운지 잘 보이지 않습니다. Parylene(파릴렌) 마스킹이 어려운 진짜 이유는 막이 잘 안 붙어서가 아닙니다. 오히려 반대로 너무 잘 침투하기 때문입니다. 배관 깊은 내면까지 닿게 만드는 그 도달성이, 마스킹 경계에서는 그대로 넘어야 할 장애물이 됩니다.

이 글은 코팅 제외 영역이 포함된 부품을 검토하는 개발·품질 담당자를 위해 씁니다. 마스킹이 본래 무엇을 지키는 공정인지 정의하고, 경계가 번지는 물리적 원인과 두 가지 실패 모드를 구분합니다. 마스크 재료를 무엇이 정하는지도 유형별로 나눕니다. 아울러 경계 정밀도가 어디서 결정되는지, 마스크를 제거하는 마지막 단계에서 무엇을 주의해야 하는지도 함께 짚습니다.

경계가 왜 한쪽 구간에서만 번지는지는 마스크를 단면으로 놓고 보면 분명해집니다.

코팅 마스킹은 무엇을 지키는 일인가?

막이 덮이면 제 기능을 잃는 면을 보호하는 공정입니다. Parylene은 형상을 따라 표면 전체를 고르게 덮는 성질이 있어(참고자료 2), 별도 조치를 하지 않으면 부품의 모든 면에 성막됩니다. 하지만 특정 면은 코팅이 덮이는 순간 원래 기능을 잃습니다. 전류가 흘러야 하는 도통면, 기밀을 유지해야 하는 씰링면이 그렇습니다. 마찰하며 미끄러져야 하는 구동면과 빛이 투과해야 하는 광학면도 같습니다. 마스킹은 부품 전체에서 이 네 종류의 면을 골라 코팅 대상에서 빼내는 작업입니다.

여기서 중요한 점은 빼야 할 면을 지정하는 주체가 코팅 업체가 아니라 발주처라는 사실입니다. 도면만 보고는 어떤 금속면이 전기가 통해야 하는 접지이고, 어떤 면이 단순 구조면인지 구분하기 어렵습니다. 따라서 마스킹 공정 설계는 도면에 제외 영역이 명확히 표시된 시점부터 본격적으로 시작됩니다.

마스킹은 Parylene 코팅 전체 공정 중 사람의 손이 가장 많이 가는 단계입니다. 형상이 복잡하거나 경계 기준이 좁을수록 작업 시간과 비용이 함께 올라갑니다. 수작업 마스킹이 전체 리드타임과 소량 생산 단가에 미치는 영향은 Parylene 코팅 단점 솔직 리뷰의 비용 구조 항목에 정리해 두었습니다.

왜 Parylene 마스킹이 액상 코팅보다 어려운가?

핵심은 액체를 막는 것과 기체를 막는 것의 물리적 차이에 있습니다. 일반 액상 코팅은 액체 특유의 표면장력 때문에 아주 좁은 틈새로 쉽게 침투하지 못합니다. 테이프만 잘 붙여 두어도 경계선에서 대체로 멈춥니다. 하지만 Parylene은 다릅니다. 저압 진공 상태에서는 단량체(Monomer)의 평균 자유 경로(Mean Free Path)가 길어져, 기체 상태로 먼 거리를 자유롭게 이동합니다(참고자료 3). 이렇게 구석구석 돌아다니다 표면에 부딪히며 성막되기 때문에, 미세한 틈만 있으면 마스크 안쪽 깊은 곳까지 파고듭니다.

이 침투력의 수준은 문헌 수치로도 확인됩니다. 컨포멀 고분자 박막을 다룬 리뷰 논문의 Table 1에는 Parylene CVD 성막 사례가 형상과 함께 실려 있습니다(참고자료 1). 폭 500 nm에 종횡비(Aspect Ratio) 10 대 1인 트렌치 구조에 Parylene N 200 nm가 성막된 사례는 물론, 입구(개구) 크기가 1 µm에 불과하고 내부 깊이가 14 µm에 이르는 언더컷 구조 안쪽까지 막이 형성되었다고 보고합니다. 직선 시야(Line-of-sight)가 전혀 닿지 않는 그늘진 내부까지 성막된다는 뜻입니다.

이 강력한 침투성은 용도에 따라 큰 장점이 되기도 하고, 반대로 문제가 되기도 합니다. 파이프나 밸브 내면을 코팅할 때는 이 도달성이 핵심 경쟁력입니다. 관련 원리는 파이프·밸브 내면 코팅의 도달성에 평균 자유 경로와 부착확률 항목으로 정리했습니다. 하지만 마스킹 공정에서는 이 장점이 "미세한 틈이라도 있으면 파고든다"는 위협으로 바뀝니다.

따라서 마스킹의 성패는 어떤 재료를 쓰느냐가 아니라 얼마나 완전하게 밀착시키느냐에서 결정됩니다. 아무리 두껍고 튼튼한 마스크를 덮어도 기재 사이에 틈이 떠 있으면 기체가 그 안으로 파고듭니다. 반대로 얇은 테이프 하나라도 빈틈없이 붙어 있다면 경계선이 칼같이 떨어집니다. 마스크 소재를 고를 때 "무엇으로 가릴까"가 아니라 "어떻게 기재에 밀착시킬까"를 먼저 고민해야 하는 이유입니다.

마스킹은 어떤 방식으로 실패하는가?

크게 두 가지 방향으로 나타납니다. 덜 막아서 번지거나, 과하게 막아서 코팅이 비거나입니다. 두 실패 모드는 원인과 해결책이 서로 반대이기 때문에 함께 놓고 균형을 잡아야 합니다. 한쪽만 과도하게 신경 쓰면 반대편 실패로 넘어갑니다. 번짐을 막겠다고 마스크 영역을 넉넉하게 잡으면, 이번에는 꼭 코팅되어야 할 부위까지 맨 표면으로 노출됩니다. 마스킹 설계가 결국 "마스크 범위를 얼마나 정밀하게 설정할 것인가"의 싸움이 되는 이유입니다. 정답은 넉넉함과 부족함 사이, 정확한 그 경계 지점에 있습니다.

번짐 현상이 생기는 압력차 관점의 상세 원인은 마스킹 누출(브리딩)에 정리했습니다.

두 실패 모드는 문제가 드러나는 시점에서 결정적인 차이가 있습니다. 번짐 문제는 도통이 되지 않아 부품 조립이나 출하 전 전기 검사 단계에서 바로 잡아낼 수 있습니다. 하지만 그늘 문제는 코팅이 빠진 맨 표면인 상태로 출하되어, 수개월 뒤 필드에서 부식이 진행된 후에야 발견되곤 합니다. 눈에 늦게 띄는 실패 모드일수록 해결 비용은 훨씬 비싸게 돌아옵니다.

마스크 재료에는 어떤 유형이 있는가?

밀착을 구현하는 방식에 따라 크게 세 가지 유형으로 나뉩니다. 붙여서 막는 접착형, 끼워서 막는 형상형, 발라 굳혀서 막는 도포형입니다. (주)와인은 메탈·폴리머 마스크와 Dam-and-fill 방식을 함께 운용합니다(참고자료 4). 어느 유형이 맞는지는 재료의 성능이 아니라 제외 영역의 형상이 정합니다. 평면인지 구멍인지 불규칙한 틈인지에 따라 밀착을 만드는 방법이 달라지기 때문입니다.

1. 접착형(Tape) — 테이프처럼 붙여서 막는 방식입니다. 평면이나 완만한 곡면에 적합하지만, 단차나 급격한 곡면에서는 가장자리가 들뜨기 쉽습니다.
2. 형상형(Boot·Plug·Cap) — 캡, 부팅, 플러그처럼 전용 모형을 끼워서 막는 방식입니다. 커넥터 핀이나 나사 구멍처럼 같은 형상이 반복되는 부위에 적합하며, 부품 형태에 맞는 전용 지그(Fixture)가 필요합니다.
3. 도포형(Gel·Masking Compound) — 액상 젤이나 레진을 발라 굳혀서 막은 뒤, 코팅 후 제거하는 방식입니다. 형상이 불규칙하고 복잡한 부위에 유용하지만, 코팅 후 레진을 제거하는 후공정이 추가됩니다.

현장에서는 세 가지 방식을 단독으로 쓰기보다 조합해 쓰는 경우가 많습니다. 부품 하나에서도 평면은 테이프로, 커넥터 부위는 부팅으로, 복잡한 틈새는 도포형 젤로 막는 것이 일반적입니다. 형상별 재료 선택 방법과 사양서 체크 포인트는 마스킹 테이프·부팅·젤 선택에서 다룹니다. 어떤 재료를 고르든 핵심은 같습니다. 밀착이 무너지면 어떤 재료를 쓰든 실패 결과는 동일하다는 점입니다.

경계 정밀도 100 µm은 어디에서 오는가?

한 가지 오차가 아니라 공정 전체에서 생기는 네 가지 오차가 누적된 최종 결과물입니다. (주)와인의 마스킹 경계 정밀도 기준은 약 100 µm(0.1 mm) 수준입니다(참고자료 4). 이 수치는 단순히 마스크를 얼마나 정확한 위치에 올리느냐 하나만을 뜻하지 않습니다. 마스크 재료 자체의 치수 공차, 작업자가 손으로 정렬할 때 생기는 수작업 오차, 곡면 부위에서 마스크가 미세하게 눕거나 눌리는 정도, 그리고 마스크 경계 미세 틈새로 기체가 파고드는 폭이 함께 더해집니다. 이 중 어느 하나만 줄인다고 해서 전체 정밀도가 크게 향상되지는 않습니다.

따라서 제품 설계 도면에 명시하는 마스킹 공차는 ±0.1 mm 이상으로 설정하시기를 권합니다. 도면에 ±0.05 mm 같은 과도한 정밀도를 적으면 초기 도면 검토와 접수 단계에서 사양 조율이 필요해집니다. 공정 한계를 넘어선 공차는 제조도 불가능할 뿐만 아니라, 검사 단계에서도 합·불 판정이 어렵기 때문입니다. 공차를 정할 때는 검사 배율 기준도 함께 명시해야 합니다. 배율 기준이 없는 육안 검사는 검사자의 시력이나 조명 환경에 따라 판단 기준이 매번 흔들립니다.

마스킹 정밀도를 높이는 가장 효과적인 방법은 마스킹 공정 외부에 있습니다. 같은 부품이 지속적으로 양산된다면 전용 마스킹 지그(Jig)를 제작하여 수작업 정렬 오차를 크게 줄일 수 있습니다. 또한 부품 설계 단계에서 형상 자체에 마스킹 경계 턱(단차)을 만들어 두는 방법도 있습니다. 아래에서 그 방법을 따로 짚습니다.

코팅 후 마스크를 떼는 단계는 왜 중요한가?

마스크를 들어 올리는 순간, 마스크 위에 형성된 막과 부품의 막이 분리되면서 어디서 끊어질지가 결정되기 때문입니다. Parylene 코팅이 완료되면 부품뿐만 아니라 마스크 표면 위에도 단단한 고분자 막이 함께 형성됩니다. 경계선 부위에서 막이 칼로 자른 듯 깨끗하게 끊어지면 이상적입니다. 하지만 마스크를 떼어낼 때 부품 쪽에 붙어 있어야 할 코팅막까지 함께 끌고 올라오면, 경계선이 너덜너덜해지거나 코팅이 들뜨는 자국이 남습니다. 앞선 마스킹 붙이기 공정을 아무리 잘했더라도, 마스크를 떼어내는 이 마지막 한 동작에서 불량이 생길 수 있습니다.

이 제거 공정은 코팅 막 두께가 얇을수록 유리합니다. 막이 두꺼울수록 질겨지기 때문에 마스크를 떼어낼 때 어느 위치에서 찢어질지 예측하기 어려워집니다. 반대로 막이 너무 얇으면 마스크를 떼어내는 인장력 때문에 경계선 자체가 밀릴 수 있습니다. 따라서 코팅 목표 두께를 정할 때는 제품의 보호 성능뿐만 아니라 마스크 제거 공정성까지 함께 고려하는 것이 좋습니다.

제거 작업의 시점도 중요합니다. 챔버에서 막 꺼낸 직후와 시간이 한참 지난 후의 막 상태는 물리적 성질이 다릅니다. (주)와인은 코팅 완료 직후 정해진 순서에 따라 마스크를 제거하여 경계 품질을 일정하게 유지합니다(참고자료 4). 마스크 제거 후에는 현미경 배율로 경계를 확대 확인하고, 필요하면 경계를 다듬는 후가공을 거칩니다. 이 확인과 가공 절차를 제품 사양서에 명확히 포함시켜 두면 불필요한 품질 시비를 줄일 수 있습니다.

마스킹 부담을 줄이려면 무엇을 바꿔야 하는가?

형상 자체로 경계를 만들어 주면 마스킹이 훨씬 쉬워지고 단가도 낮아집니다. 코팅 영역과 제외 영역 사이에 미세한 단차(턱)나 홈(Groove)을 만들어 두면 마스크가 그 자리에 딱 걸려 물립니다. 기준점이 생기므로 정렬 오차가 크게 줄어듭니다. 평평한 면 한가운데에 경계선을 그리면 기준점이 없어 작업자의 감에 의존할 수밖에 없습니다. 설계 도면에서의 작은 단차 하나가 마스킹 공차 수준을 크게 바꾸는, 비용 대비 효과가 가장 큰 개선책입니다.

조립 순서를 바꾸는 방법도 있습니다. 예를 들어 커넥터 부품을 메인 하우징에 조립하기 전에 단품 상태에서 먼저 코팅을 진행하고 나중에 조립하면, 까다로운 커넥터 핀 마스킹 공정 자체가 사라질 수 있습니다. 이미 조립이 완성된 상태로 입고되면 도통면과 씰링면을 일일이 가려야 하는 번거로움이 생깁니다. 제조 공정 초기 단계에 코팅 시점을 언제 잡을지 결정하면 공정이 훨씬 단순해집니다.

도면에는 다음 세 가지 항목을 함께 명시해 주십시오. 단순히 "커넥터 부위 제외"라는 문구만으로는 마스킹 설계를 시작할 수 없습니다. 서로 해석하는 기준점이 다를 수 있기 때문입니다.

1. 제외 영역 — 도면상에 해칭(Hatching) 기호로 해당 면을 명확히 영역 표시합니다.
2. 기준 치수 — 기준 모서리나 기준 구멍(Hole)으로부터 마스킹 경계까지의 정확한 거리를 적습니다.
3. 경계 공차 및 검사 배율 — 공차는 ±0.1 mm 이상으로 설정하고, 품질 판정에 적용할 검사 배율(예: 10배율 확대 검사)을 함께 명시합니다.

사양서 기재 방법은 코팅 품질 기준을 사양서에 쓰는 법의 네 칸 구조를, 견적 준비 자료는 견적 요청 체크리스트를 참고해 주십시오.

마스킹으로 해결되지 않는 것은?

마스크를 넣을 수 없는 좁은 내부 공간은 마스킹으로 가릴 수 없습니다. 손이나 도구가 닿지 않는 극소형 캡슐 내부나 꽉 막힌 구조 안쪽은 마스킹 테이프나 젤을 밀어 넣을 수 없습니다. 이런 구조의 내부를 코팅에서 제외해야 한다면 마스킹이 아닌 조립 순서 변경이나 부품 분할 설계로 풀어야 합니다. 반대로 그 내부를 코팅해야 하는 상황이라면 Parylene의 도달성이 강력한 장점이 됩니다.

마스킹은 전처리(세정) 불량을 보완하지 못합니다. 마스킹이 아무리 잘 되어도 기재 표면의 유분이나 이물질이 제거되지 않았다면 마스킹 경계 바깥쪽 코팅의 밀착력도 함께 떨어집니다. 마스킹 작업 전 수행하는 전처리 세정 상태가 최종 품질을 좌우합니다. 관련 순서와 원리는 코팅 전처리 3단계에 정리했습니다.

정밀도를 무제한으로 구현할 수는 없습니다. 경계 공차 요구 수준을 필요 이상으로 좁히면 마스킹 작업 시간과 검사 시간이 비례해서 늘어나고, 이는 그대로 단가 상승으로 이어집니다. 무조건적인 최고 정밀도보다는 해당 부품의 기능상 실제 필요한 정밀도 수준을 정의하고 그에 맞는 마스킹 방식을 채택하는 것이 비용과 납기를 지키는 합리적인 방법입니다.

핵심 요약

• Parylene 마스킹이 까다로운 이유는 막이 잘 안 붙어서가 아니라, 기체 침투력이 좋아 틈새로 잘 파고들기 때문입니다.
• 문헌 보고에 따르면 Parylene은 종횡비 10 대 1 트렌치와 1 µm 미세 개구 안쪽(깊이 14 µm)까지 성막되는 도달성을 갖추고 있습니다(참고자료 1).
• 승부는 재료 종류가 아닌 밀착력에서 결정됩니다. 마스크가 미세하게 들뜬 만큼 경계선이 안쪽으로 번집니다.
• 실패 모드는 번짐(덜 막음)과 그늘(과하게 막음) 두 가지입니다. 번짐은 초기 검사에서 잡히지만, 그늘 불량은 출하 후 시간이 지나 부식 형태로 나타나므로 더 비쌉니다.
• 경계 정밀도 기준(약 100 µm)은 여러 공정 오차가 합쳐진 결과물입니다. 도면 공차는 ±0.1 mm 이상으로 설정하시기를 권합니다.
• 도면 작성 시 ① 제외 영역 해칭 표시, ② 기준 치수, ③ 경계 공차 및 검사 배율 세 가지를 함께 적어 주십시오.

코팅에서 제외해야 할 면을 도면에 해칭(Hatching)으로 표시하여 보내주십시오. 부품 형상에 맞는 마스킹 방식과 구현 가능한 경계 공차, 그리고 정밀도를 높일 수 있는 설계 개선 포인트를 검토하여 회신드립니다. 문의하기 · 코팅 공법 비교 보기

참고자료

번호는 성격별로 묶어 매겼습니다(학술 문헌 → 기관 문서 → 자사 데이터). 본문 괄호 안의 번호가 아래 목록의 번호와 같습니다. 문헌이 보고한 성막 사례는 모두 실리콘 미세구조 시험 조건에서 얻은 값입니다. 마스킹 경계 거동의 물리적 기준점으로 인용했으며, 일반 부품 치수에 1:1로 직접 대입되는 절대 수치는 아닙니다. (주)와인의 마스킹 정밀도와 공정 순서는 자사 내부 운영 기준으로, 규격이 정한 값이 아닙니다.

학술 문헌

1. Moni, P., Al-Obeidi, A. & Gleason, K. K., "Vapor deposition routes to conformal polymer thin films", Beilstein Journal of Nanotechnology 8, 76, 2017. https://doi.org/10.3762/bjnano.8.76 — 스텝 커버리지·측벽 커버리지 정의(각각 바닥·측벽 두께를 평탄면 두께로 나눈 값, 1이면 완전 컨포멀), 부착확률 저하에 따른 미세 구조 내 확산 기전, Table 1의 Parylene CVD 성막 사례(실리콘 트렌치 500 nm·종횡비 10:1·Parylene N 200 nm / 캔틸레버 언더컷 개구 1 µm·깊이 14 µm).
2. Ortigoza-Diaz, J., Scholten, K., Larson, C., et al., "Techniques and Considerations in the Microfabrication of Parylene C Microelectromechanical Systems", Micromachines 9(9), 422, 2018. https://doi.org/10.3390/mi9090422 — 상온 CVD 공정으로 고도로 컨포멀한 핀홀 프리(Pinhole-free) 막을 형성한다는 서술. 본문에서는 막이 형상을 따라 고르게 덮인다는 근거로 인용했습니다.

기관 문서

3. Baxamusa, S. H., Conformal Polymer CVD, LLNL-BOOK-658857, Lawrence Livermore National Laboratory, 2014-08-14. https://www.osti.gov/servlets/purl/1252638 (2026-08-18 확인) — 저압 환경에서 평균 자유 경로(Mean Free Path)와 압력의 반비례 관계, 기체 단량체가 시야가 닿지 않는 영역(Non-line-of-sight)에도 도달한다는 원리의 근거.

자사 데이터

4. Y-IN 자사 운영 기준 (2026-08) — 마스킹 경계 정밀도 약 100 µm 기준, 메탈·폴리머 마스크와 Dam-and-fill 공정 병행, 코팅 직후 정해진 순서에 따른 마스크 제거 절차, 코팅 두께 운영 범위 0.5–50 µm, 60L·300L·1100L 3-Tier 챔버 설비 운용. 자사 설비 운영 기준이며 외부 시험기관 성적서가 아닙니다. 부품 형상과 경계 조건에 따라 재현되지 않는 조건이 있습니다.
