웨이퍼 · 패키지 · RF · 장비 부품 — 표면 장력의 영향 없이 증착되는 Parylene은 형상이 복잡할수록 차이가 드러납니다.

개요

Semiconductor

전자 · 반도체 부품에서 박막의 값은 두께 자체가 아니라 어디에나 같은 두께로 들어가는지에서 갈립니다. Parylene은 표면 장력의 영향이 없는 기상 증착이라 다이 위 미세 구조부터 본드 와이어 아래, 밸브 내면 같은 복잡 형상까지 같은 막으로 덮습니다. 실장 기판과 MEMS 센서는 각각 전용 페이지에서 따로 다룹니다.

반도체 클린룸에서 웨이퍼를 다루는 로봇 암 — 반도체 제조 공정
상온에서 증착하므로 회로층에 열 부담이 없습니다.
유연 디스플레이 필름 — RGB 픽셀과 금속 배선의 플렉시블 전자 소자
휘거나 굴곡진 면에도 같은 두께로 붙습니다.
패턴이 새겨진 실리콘 웨이퍼 — 집적회로 다이 어레이
전 표면 두께 편차는 ±10% 이내로 관리합니다.
대표 적용 부품

어떤 부품에 적용되나요?

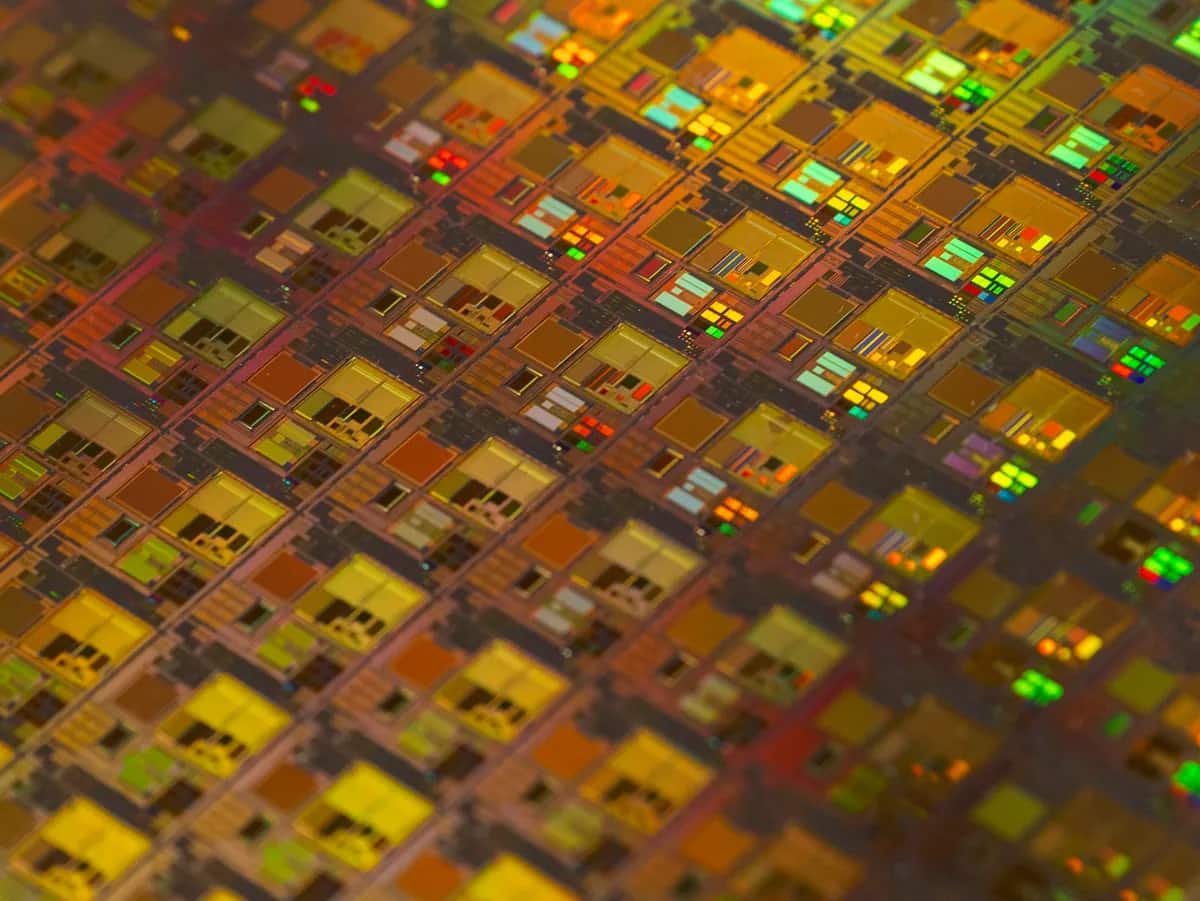

다이싱 전 실리콘 웨이퍼 표면 매크로 — 집적회로 다이가 격자로 빼곡히 반복되고 금빛 간섭색이 비스듬히 흐르는 근접 사진. 웨이퍼 · 베어 다이 단위로 올리는 파릴렌(Parylene) 코팅 컨셉 이미지

웨이퍼 · 베어 다이

다이싱 전 웨이퍼와 낱개 베어 다이 표면에 상온 기상 증착으로 막을 올립니다. 열 부담이 없어 이미 형성된 회로층과 패드를 건드리지 않습니다. 8 · 12인치 단위 양산은 사양과 수량에 따라 협의가 필요합니다.

패키지 보호 — 와이어 본딩된 반도체 다이 패키지 컨셉 이미지

패키지 · 와이어 본드

다이 표면과 본드 와이어를 함께 덮습니다. 표면 장력이 없는 기상 증착이라 와이어 아래와 루프 사이 좁은 틈까지 같은 두께로 들어가고, 상온 공정이라 본딩부에 열 응력을 남기지 않습니다.

소형 무선 모듈 기판 매크로 — 기판 끝단에 금색 미앤더 패턴으로 새겨진 PCB 안테나와 집적회로, 코인셀 홀더가 함께 올라간 보드. 유전 특성이 곧 성능이 되는 안테나 · 고주파 부품의 파릴렌(Parylene) 코팅 컨셉 이미지

RF · 고주파 부품

안테나 · 필터 · 고주파 모듈처럼 유전 특성이 곧 성능인 부품입니다. Parylene N은 유전율이 2.65 수준으로 낮고 60 Hz에서 1 MHz까지 사실상 변하지 않아, 막을 올린 뒤에도 특성 이동이 작습니다. 목표 대역과 허용 편차를 주시면 폴리머와 두께를 함께 잡습니다.

부식성 공정 가스가 흐르는 반도체 배기 라인 — 푸른 조명 아래 금속 배관과 플랜지 밸브를 타고 가스가 흘러나오는 컨셉 이미지. 포어라인 · 밸브 등 반도체 장비 부품의 부식 방지 파릴렌(Parylene) 코팅 컨셉 이미지

반도체 장비 부품 · 배기 라인

포어라인 · 밸브 · 펌프 전단처럼 부식성 부산물에 상시 노출되는 금속 부품을 덮습니다. 밸브 내면과 좁은 틈새까지 같은 두께로 들어가지만, 나사산처럼 마찰과 체결이 걸리는 부위는 적용 범위를 따로 정합니다.

핵심 사양 · 검증

어떻게 검증하나요?

±10% 이내 (전 표면)

두께 균일성

굴곡 / 단차에서도 동일한 두께가 유지되는지 사양에 따라 측정합니다.

Cross-hatch 테스트

접착력 검증

코팅 전 표면 전처리와 재질별 접착 설계로 박리 위험을 최소화하고, Cross-hatch 테스트로 접착력을 검증합니다.

Parylene N 선택

low-stress 박막

응력에 민감한 MEMS 구조에는 Parylene N을 운영해 응력을 최소화합니다.

현장

자주 걸리는 것

문의에서 반복되는 증상을 원인과 함께 정리했습니다. 같은 증상이 보이신다면 아래 대응이 그대로 적용됩니다.

다이 표면은 문제가 없는데 본드 와이어 근처에서만 결과가 흔들립니다.

원인
와이어 아래와 루프 사이는 액상 도포가 도달하지 못하는 자리입니다. 도포되지 않은 면이 남으면 그 지점이 습기와 이온의 통로가 되고, 반대로 액이 고이면 굳으면서 와이어에 응력을 겁니다.
대응
기상 증착이라 와이어 아래와 사이 틈까지 같은 두께로 들어가고, 상온 공정이라 본딩부에 열 부하를 더하지 않습니다. 두께는 와이어 간격과 루프 높이를 보고 정합니다.

코팅 뒤 미세 구조물의 동작 특성이 설계값에서 벗어납니다.

원인
막이 질량과 두께를 더하기 때문입니다. 마주 보는 두 면에 모두 증착되므로 갭은 두께의 2배만큼 줄고, 가동·공진 구조물은 더해진 질량만큼 특성이 이동합니다. 구조물이 얇을수록 영향이 큽니다.
대응
갭 치수와 검출 방식을 먼저 확인해 목표 두께의 상한을 잡습니다. 응력에 민감한 구조에는 Parylene N을 검토합니다. 이 계산은 폴리머 선택보다 앞섭니다.

배기 라인과 밸브 쪽 부품에서 파티클과 고착이 반복돼 예방정비 주기가 계속 짧아집니다.

원인
부식성 부산물과 응축물이 상시로 지나가는 구간이기 때문입니다. 부식은 밸브 내면·나사부·틈새처럼 복잡한 형상부터 진행되고, 부식 생성물이 떨어져 나오면 그대로 파티클원이 됩니다.
대응
밸브 내면과 좁은 틈까지 같은 두께로 덮어 부식 기점을 줄입니다. 다만 나사산처럼 마찰과 체결이 걸리는 부위는 적용 범위를 따로 정합니다 — 덮는 것이 항상 유리하지 않습니다.
FAQ

자주 묻는 질문

Q. wafer-level coating이 가능한가요?

8inch / 12inch wafer 단위의 양산은 사양과 수량에 맞춰 협의가 필요합니다. 시제품 단위 검증부터 시작해 단계적으로 이관하는 것을 권장합니다.

Q. 마스킹 정밀도는 어느 정도인가요?

메탈 마스크 / 폴리머 마스크 / dam-and-fill 방식 등 사양에 맞춰 운영합니다. 마스킹 경계의 정밀도는 100 μm 수준에서 운영 가능합니다.

Q. Parylene Types (C vs N) — 어떤 기준으로 선택하나요?

RF · 광학 투과 · low-stress가 우선이면 N, 일반적인 보호와 두께 균일성 우선이면 C. 사양을 공유해주시면 권장 폴리머를 함께 회신드립니다.

Q. 본드 와이어가 있는 패키지에 코팅해도 괜찮나요?

가능합니다. 기상 증착이라 와이어 아래와 루프 사이 좁은 틈까지 같은 두께로 들어가고, 상온에서 진행돼 본딩부에 열 부하를 더하지 않습니다. 액상 도포처럼 액이 고여 굳으면서 와이어를 당기는 일도 없습니다. 와이어 간격과 루프 높이를 알려주시면 그에 맞춘 두께를 회신드립니다.

Q. 공정 챔버 부품이나 배기 라인 부품도 코팅하나요?

합니다. 포어라인·밸브·펌프 전단처럼 부식성 부산물에 상시 노출되는 금속 부품이 대상입니다. 밸브 내면과 좁은 틈새까지 같은 두께로 덮여 부식 기점을 줄입니다. 다만 나사산처럼 마찰과 체결이 걸리는 부위는 적용 범위를 따로 정해야 하므로, 도면과 함께 어느 면이 체결·마찰면인지 알려주십시오.
