Parylene 코팅 장점 6가지

분자 단위로 형성되는 박막이 만드는 여섯 가지 차이

Parylene 코팅 장점 핵심 정리

여섯 가지 장점과 그 장점이 성립하는 조건을 다섯 줄로 먼저 정리합니다.

장점 6종
Parylene(파릴렌) 코팅의 장점은 여섯 가지입니다. 방습 · 가스 차단, 형상을 따르는 균일 두께, 전기 절연, 생체 적합성 시험 이력, 열 · 화학 안정성, 건식 윤활성과 광학 투명성입니다.
차단 연속성
차단은 값보다 연속성이 먼저입니다. Parylene C의 투습률 0.08 g·mm/m²·day가 네 종 중 가장 낮지만, 막에 결손이 한 곳 있으면 두께와 무관하게 그 지점에서 무너집니다.
폴리머별 수치
수치는 폴리머마다 다릅니다. 절연파괴강도는 N 7,000 V/mil이 가장 높고 C 5,600 · D 5,500 · HT 5,400 V/mil입니다. 연속 사용 온도는 N 60 · C 80 · D 100 · HT 350 °C, 동마찰 계수는 HT 0.13 · C 0.29입니다.
생체 적합성
생체 적합성은 인증이 아니라 시험 이력입니다. N · C · HT에 USP Class VI · ISO 10993 시험 이력이 있다는 뜻입니다. 최종 의료기기 인증은 기기 단위로 받고, IP 등급도 완제품 외함에 부여되므로 기판 코팅만으로 IPX7이 되지 않습니다.
성립 조건
장점은 조건이 맞을 때 성립합니다. 두껍게 올린다고 안전해지지 않고, 배리어이지 밀봉이 아니며, 국부 제거와 재작업이 어렵고, 막지 않은 면은 전부 덮이므로 마스킹 작업 시간과 리드타임이 따릅니다.

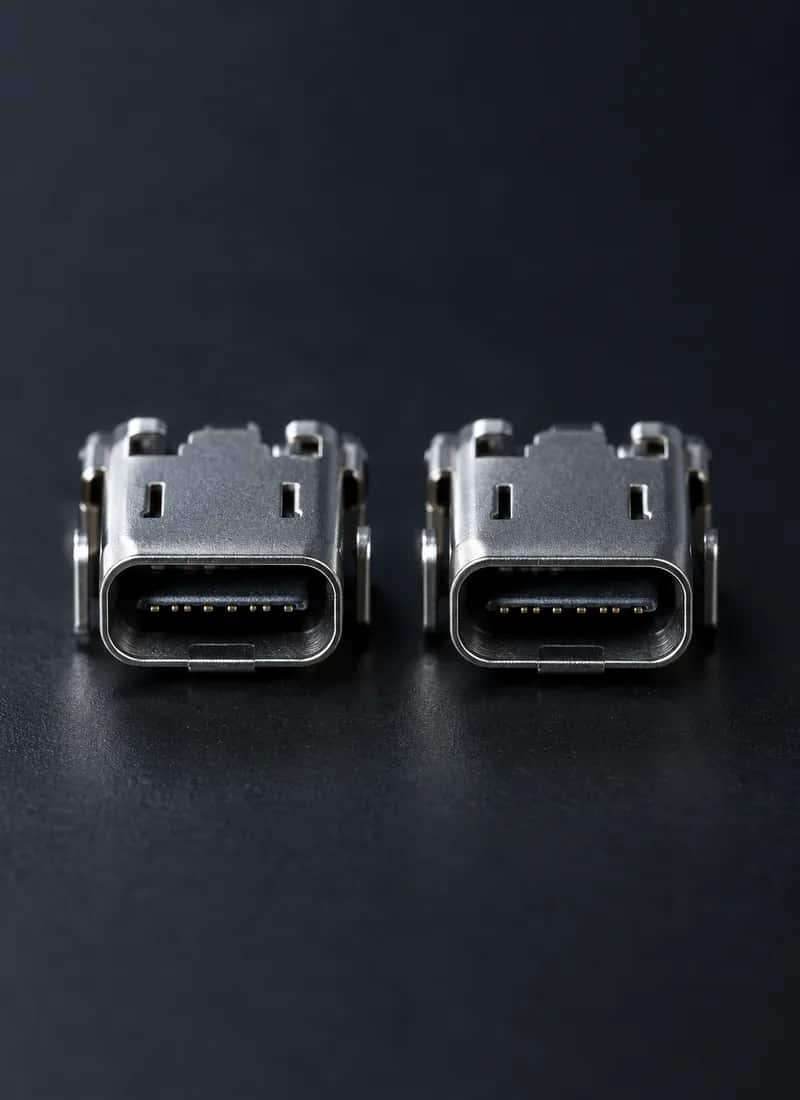

어두운 배경에 놓인 동일한 USB-C 커넥터 두 개를 정면에서 찍은 매크로 사진 — 촘촘한 접점 핀과 하우징 형상이 그대로 드러나며, 이런 정밀 부품은 접점을 가리지 않고 나머지 표면만 덮는 마스킹이 필요하다는 것을 보여주는 Parylene(파릴렌) 컨셉 이미지
막지 않은 면은 전부 덮입니다. 접점처럼 덮이면 기능을 잃는 자리는 마스킹으로 빼야 하고, 그만큼 작업 시간과 리드타임이 따릅니다. (이해를 돕기 위한 이미지)
핵심 장점

파릴렌 코팅 장점 여섯 가지

아래 여섯 가지는 Parylene(파릴렌)이 무엇을 할 수 있는지에 대한 설명이며, 그것이 곧 이 부품에 맞다는 뜻은 아닙니다. 맞는 조건과 맞지 않는 조건을 함께 정리한 컨포멀 코팅 선정 가이드를 함께 보시면 판단이 빨라집니다. 수치는 모두 물성표의 값이며, 그 표가 단일 출처입니다.

투명 수지에 감싸인 원형 웨어러블 밴드에 빗방울이 튀는 개념 삽화 — 밴드 안쪽으로 회로 패턴과 발광 칩이 비쳐 보인다

01

방습 · 가스 차단 — 수분과 산소 투과를 늦춥니다

Moisture, Chemical & Gas Barrier

투습률은 Parylene C가 0.08 g·mm/m²·day로 네 종 중 가장 낮고 N 0.59 · D 0.09 · HT 0.22입니다. 산소 투과도도 C가 2.8 cc·mm/m²·day·atm으로 가장 낮습니다. 다만 이 값은 막 두께와 어닐링 같은 공정 조건에 좌우되는 대표값이며, 막에 결손이 한 곳 있으면 두께와 무관하게 그 지점에서 무너집니다.

  • IP 등급(IEC 60529)은 부품이 아니라 완제품 외함에 부여됩니다. 기판에 코팅했다고 완제품이 자동으로 IPX7을 얻지 않으며, 침수 시험은 완제품 단위로 받습니다. IP 등급의 오해 →
  • 네 종의 차단 수치와 항목별 출처는 물성표가 단일 출처입니다. 물성표 — 차단 · 투과 →
같은 방열핀 부품 두 개를 나란히 놓은 개념 삽화 — 왼쪽은 액상 코팅이 흘러내려 모서리에 뭉치고 아래로 방울이 맺힌 상태, 오른쪽은 핀과 모서리를 따라 같은 두께로 덮인 상태이며 모서리 단면 확대가 함께 있다

02

형상을 따르는 균일 두께 — 모서리와 좁은 틈에서도 두께가 유지됩니다

Conformal Coverage

감압 챔버에서 기체 단량체가 표면에서 바로 중합하므로 표면장력과 중력이 개입하지 않습니다. 액상 도포처럼 볼록한 모서리가 얇아지거나 오목한 골에 고이는 일이 없고, 부품 아래와 커넥터 셸 안쪽까지 막이 이어집니다. (주)와인은 전 표면 두께 편차를 ±10% 이내로 관리하며 운영 범위는 0.5–50 µm입니다.

  • 기체가 방향 없이 도달하는 원리와 그 대가는 증착 원리 페이지에 있습니다. CVD 증착 원리 →
  • 액상 도포에서 실제로 나오는 결함 여덟 가지는 공법 비교에 정리했습니다. 액상 결함 8종 →
커넥터가 달린 금속 모듈 위 투명 코팅층으로 파란 방전이 내리치는 절연 개념 삽화

03

전기 절연 — 얇은 막으로 절연 내력을 확보합니다

Dielectric Strength

절연파괴강도는 Parylene N이 7,000 V/mil로 네 종 중 가장 높고 C 5,600 · D 5,500 · HT 5,400 V/mil입니다. 1 kHz 유전율은 N 2.65 · C 3.10 · D 2.82 · HT 2.20으로, 정전용량 변화를 줄여야 하는 회로에서는 N과 HT가 유리합니다.

  • V/mil 값에 두께를 곱해 부품 내전압을 얻을 수는 없습니다. 두께 방향과 표면(연면) 방향은 무너지는 경로가 다릅니다. 절연내력 데이터 →
  • 요구 절연 내력을 두께로 옮기는 설계는 두께 설계에 있습니다. 두께 설계 →
조직에 박힌 뼈 나사와 혈관 속 스텐트가 옅은 파란 막으로 덮여 있는 의료 개념 삽화 — 적혈구와 분자 구조가 함께 그려져 있다

04

생체 적합성 시험 이력 — N · C · HT에 USP Class VI · ISO 10993 이력이 있습니다

Biocompatibility

Parylene N · C · HT는 USP Class VI와 ISO 10993 시험을 마친 이력이 있습니다. Parylene D는 이 이력이 확보돼 있지 않습니다. 카테터 · 스텐트 · 전극처럼 체내나 체표에 닿는 기구의 보호막으로 쓰이며, 낮은 마찰 계수가 삽입 저항을 줄이는 데 함께 작용합니다.

  • 재료의 시험 이력과 기기의 인증은 다릅니다. 최종 의료기기 인증(KFDA · FDA · MDR)은 부품 단위가 아니라 기기 단위로 받습니다. 의료기기 적용 →
  • 삽입 기구에서 마찰이 어떤 성능과 직결되는지는 블로그에 정리했습니다. 의료용 저마찰 코팅 →
투명 케이스 안의 와이어본딩 칩 패키지 개념 삽화 — 오른쪽에서 고온 노즐의 불꽃이 닿고 왼쪽 아래는 산성 용액에 잠긴 상태로, 열충격 구역과 화학 노출 구역이 표시돼 있다

05

열 · 화학 안정성 — 연속 사용 온도가 폴리머마다 다릅니다

Thermal & Chemical Stability

연속 사용 온도는 Parylene N 60 · C 80 · D 100 · HT 350 °C이고 단기는 각각 80 · 100 · 120 · 450 °C입니다. 상시 온도가 이 값을 넘는 구간이라면 폴리머를 올리거나 계열 자체를 다시 봐야 합니다. 내화학성은 노출 화학종과 온도가 함께 정하므로 하나의 등급으로 말할 수 없습니다.

투명 케이스 안에서 맞물려 도는 금속 기어 두 개를 격자 무늬 투명판과 설계 도면 배경 위에 놓은 개념 삽화

06

건식 윤활 · 광학 투명성 — 마찰 계수가 낮고 가시광을 통과시킵니다

Lubricity & Optical Clarity

동마찰 계수는 Parylene HT가 0.13으로 가장 낮고 N 0.25 · C 0.29 · D 0.31입니다. 액상 윤활제와 달리 도포량이나 환경에 따라 흐르거나 씻겨 나가지 않습니다. 정상 증착 조건에서 Parylene C 필름의 가시광 투과율은 90 %를 넘습니다.

위 여섯 장은 각 장점을 설명하기 위한 개념 삽화이며 (주)와인의 설비나 실제 코팅 부품을 촬영한 사진이 아닙니다.

경계

장점이 성립하지 않는 조건

위 여섯 가지는 조건이 맞을 때 성립합니다. 아래 네 가지는 그 조건을 벗어나는 지점이고, 검토 단계에서 먼저 확인하시는 편이 낫습니다.

두껍게 올린다고 안전해지지 않습니다

수분 침투는 두께보다 결손 유무가 좌우합니다. 핀홀이나 미증착이 한 곳 열려 있으면 두께와 무관하게 그 지점에서 집니다. 고집적 기판에서는 두꺼운 막이 오히려 응력과 치수 여유를 잠식합니다.

배리어이지 밀봉(hermetic)이 아닙니다

수분과 가스의 투과를 늦추는 막이지 완전히 차단하는 벽이 아닙니다. 장기 침지나 밀봉 수준이 요구되는 용도라면 금속 캔·글라스 실링 같은 다른 해법과 함께 검토해야 합니다.

국부 제거와 재작업이 어렵습니다

일반 용제에 녹지 않습니다. 부품 교체가 필요하면 해당 부위를 물리적으로 제거한 뒤 재코팅합니다. 재작업이 전제된 제품이라면 용제로 녹는 액상 계열이 맞는 선택일 수 있습니다.

막지 않은 면은 전부 덮입니다

기상 증착의 강점이 그대로 제약이 됩니다. 접점·나사부·방열면·측정 개구부처럼 덮이면 기능을 잃는 자리는 모두 마스킹으로 빼야 하고, 제외 지점이 많을수록 작업 시간과 단가가 올라갑니다. 배치 진공 공정이라 리드타임도 연속 라인보다 깁니다.

부품에 어떤 장점이 가장 중요한가요?

사양을 알려주시면 적합한 Parylene 종류와 두께를 함께 회신드립니다.

연구·샘플 테스트종류 비교

출처

  • Fortin, J. B. & Lu, T.-M. (2004), Chemical Vapor Deposition Polymerization, Springer, Table 6.1 — 마찰 계수 · 유전 특성 등. 물성표의 주 출처입니다. DOI
  • Specialty Coating Systems, SCS Parylene Properties — 절연파괴강도 · 사용 온도 · 차단 특성. 물성표의 보조 출처입니다. SCS 물성 페이지
  • IEC 60529 Ed. 2.2:2013, Degrees of Protection Provided by Enclosures (IP Code) — IP 등급이 부품이 아니라 완제품 외함에 부여된다는 근거입니다.

이 페이지의 물성 수치는 모두 물성표에서 가져왔으며 항목별 출처 표기도 그곳에 있습니다. 가시광 투과율 90 % 초과는 정상 증착 조건에서 나온 값으로, 조건이 달라질 때의 거동은 광학 부품 투과율 · 헤이즈에 정리했습니다. 위 값은 공개된 대표 물성이며 (주)와인이 보증하는 계약 사양이 아닙니다. 부품별 성능은 샘플 테스트의 실측으로 확인합니다.
