IPC-CC-830C 규격은 컨포멀 코팅을 총 7가지 타입으로 분류합니다. 이때 ‘화학 조성’과 ‘목표 두께’라는 두 가지 기준이 함께 작용하므로 그 구조를 명확히 이해해야 합니다.
경화 후의 화학 성분에 따라 타입을 결정합니다. 아크릴은 AR, 에폭시는 ER로 분류하며, 여러 조성이 섞인 하이브리드 재료는 중량비가 가장 높은 조성을 따릅니다.
목표 두께가 12.5 µm(0.49 mil) 이하이면 화학 조성과 관계없이 무조건 ‘Type UT’로 분류합니다. 두께 기준이 조성 기준보다 우선하기 때문에, Type UT는 다른 여섯 가지 타입과 분류 층위가 다릅니다. 예를 들어 아크릴을 10 µm로 올리든, 파라자일릴렌을 5 µm로 올리든 규격상으로는 둘 다 Type UT에 해당합니다.
💡 실무 체크 포인트
(주)와인이 제공하는 코팅 두께 범위(0.5–50 µm)에는 12.5 µm 이하 구간이 포함됩니다. 따라서 5 µm 두께로 도포한 Parylene(파릴렌) 막은 Type XY가 아니라 ‘Type UT’로 분류됩니다. 도면 사양에 타입 문자만 표기되어 있다면 실무에서 혼선이 생길 수 있으므로, 반드시 목표 두께와 타입 표기를 함께 확인하셔야 합니다.
아래 일곱 항목은 화학 계열 · 규정 두께 · 강점 · 약점 · 대표 용도 순서로 같은 포맷을 따릅니다. 어느 계열도 다른 포맷으로 쓰지 않았습니다.
※ Parylene N · C · D · HT(AF-4)의 구체적인 유전 강도, 투습도, 사용 온도 등 세부 수치는 Type XY 코팅 폴리머별 비교와 물성표페이지를 참고하십시오. 시험 규격과 조건을 병기해 두었습니다.
| 항목 | AR 아크릴 | UR 우레탄 | SR 실리콘 | ER 에폭시 | XY 파라자일릴렌 |
|---|---|---|---|---|---|
| 도포 방식 | 스프레이 · 딥 · 브러시 · 셀렉티브 | 스프레이 · 딥 · 브러시 · 셀렉티브 | 스프레이 · 딥 · 브러시 · 셀렉티브 | 스프레이 · 딥 · 브러시 · 셀렉티브 | 진공 챔버 내 기상 증착 |
| 경화 방식 | 용제 휘발 (물리 건조) | 습기 · 열 · 2액 반응 | 습기 · 열 경화 | 2액 혼합 · 열 경화 | 별도 경화 없음 — 증착 중 표면에서 중합 |
| 규정 두께NASA-STD-8739.1B 표 10-1 | 25–127 µm | 25–127 µm | 51–203 µm | 25–127 µm | 13–51 µm |

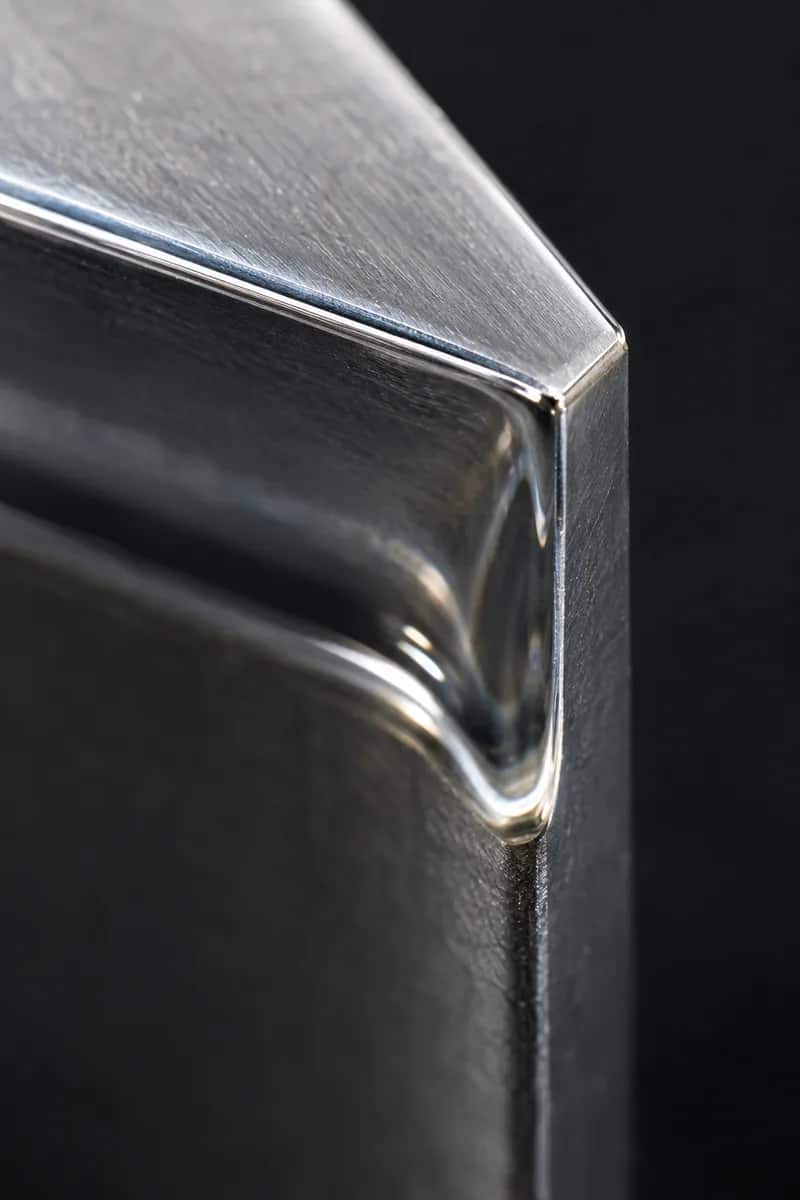

| 볼록 모서리 두께액상: 규정 두께는 평평하고 방해물 없는 영역 기준 | 표면장력으로 얇아짐 | 표면장력으로 얇아짐 | 표면장력으로 얇아짐 | 표면장력으로 얇아짐 | 평면과 같은 두께 |
| 부품 뒤 · 좁은 틈 | 섀도잉(가려짐) 발생 | 섀도잉(가려짐) 발생 | 일부 저감 · 오목부 잔류 | 섀도잉(가려짐) 발생 | 기체 확산 도달 — 셸 안쪽까지 이어짐 |
| 재작업 · 국부 제거 | 일반 용제로 제거 — 일곱 중 가장 쉬움 | 난이도 높음 | 전용 제거제 필요 | 사실상 불가 | 일반 용제 불용 — 사실상 불가능 |
| 상대 단가부품 형상 · 수량 · 마스킹 지점 수가 지배해 배수로 말할 수 없음 | 낮음 | 낮음–중간 | 중간 | 중간 | 높음 — 진공 설비 · 다이머 원료 · 마스킹 공수 |
| 리드타임 | 짧음 — 연속 공정 | 짧음 — 연속 공정 | 짧음 — 연속 공정 | 짧음 — 연속 공정 | 김 — 진공 배치 + 챔버 스케줄 |
UT와 SC를 표에서 뺀 이유 — UT는 성분이 아니라 두께로 정의하는 분류라 조성 기준 열에 놓을 수 없습니다. SC는 시험 조건이 명시된 공개 자료가 확보되는 대로 채웁니다. 빈칸을 추정으로 메우지 않습니다.
유전상수 · 투습도 수치를 뺀 이유 — 액상 계열의 공개 수치는 대부분 코팅 공급사 데이터시트에서 나오고, 시험 규격과 조건(온습도 · 시편 두께)이 함께 밝혀지지 않습니다. 조건 없는 수치는 비교 근거가 되지 못하므로 싣지 않았습니다. 비교가 필요하시면 공급사에 시험 규격과 조건이 명시된 공식 시험 자료를 요청하십시오.
IPC-CC-830C(2018년 12월 개정)는 기존 IPC-CC-830B(2002년 제정, 2008년 개정 부록)에서 여러 핵심 사양이 변경되었습니다. 개정판에 따라 요구되는 시험 조건이 다르므로, 발주 전 도면에 표기된 개정 문자(B 또는 C)를 반드시 먼저 확인해야 합니다.
※ 코팅 규격 체계 전반의 내용과 각 규격이 보증하지 않는 한계점에 대해서는 코팅 규격 정리 페이지를 참고하십시오.
아래는 XY 계열의 장점 목록이 아니라 판정 조건입니다. 해당하는 항목이 두 개 이상이면 검토할 근거가 되고, 하나 이하라면 다른 계열이 맞을 가능성이 높습니다.
3차원 형상이거나 좁은 틈 · 언더컷이 있어 액이 도달하지 못하는 면이 있다
25 µm 이상의 두께를 허용할 치수 여유가 없다
미세 피치 · 고밀도 실장이라 부품 사이 간극이 좁다
수분 차단이 1차 목적이고 결손 한 곳이 곧 실패로 이어진다
생체 적합성 평가가 요구되는 의료 용도다
재작업이 전제되지 않은 제품이다
반대로 재작업이 전제되어 있거나, 두꺼운 절연층이 필요하거나, 납기가 지배 조건이라면 XY 계열은 맞지 않습니다. 양쪽 판정을 함께 정리한 것이 선정 가이드입니다.
취급 범위 고지
(주)와인은 위 일곱 계열 중 Type XY(파라자일릴렌 · Parylene) CVD 코팅만 수행합니다. AR · UR · SR · ER 도포는 취급하지 않으며, 이 페이지의 타 계열 정보는 비교 판단을 돕기 위한 것입니다. 부품 조건이 타 계열에 더 맞는 경우에는 그렇게 말씀드립니다.
Type SC의 물성과 규정 두께, 그리고 액상 계열의 유전상수 · 투습도 · 내화학 등급은 시험 조건이 명시된 독립 자료를 확보하지 못해 비워 두었습니다. 위 내용은 공개 규격·문헌에 근거한 일반 정보이며 (주)와인이 보증하는 계약 사양이 아닙니다.
