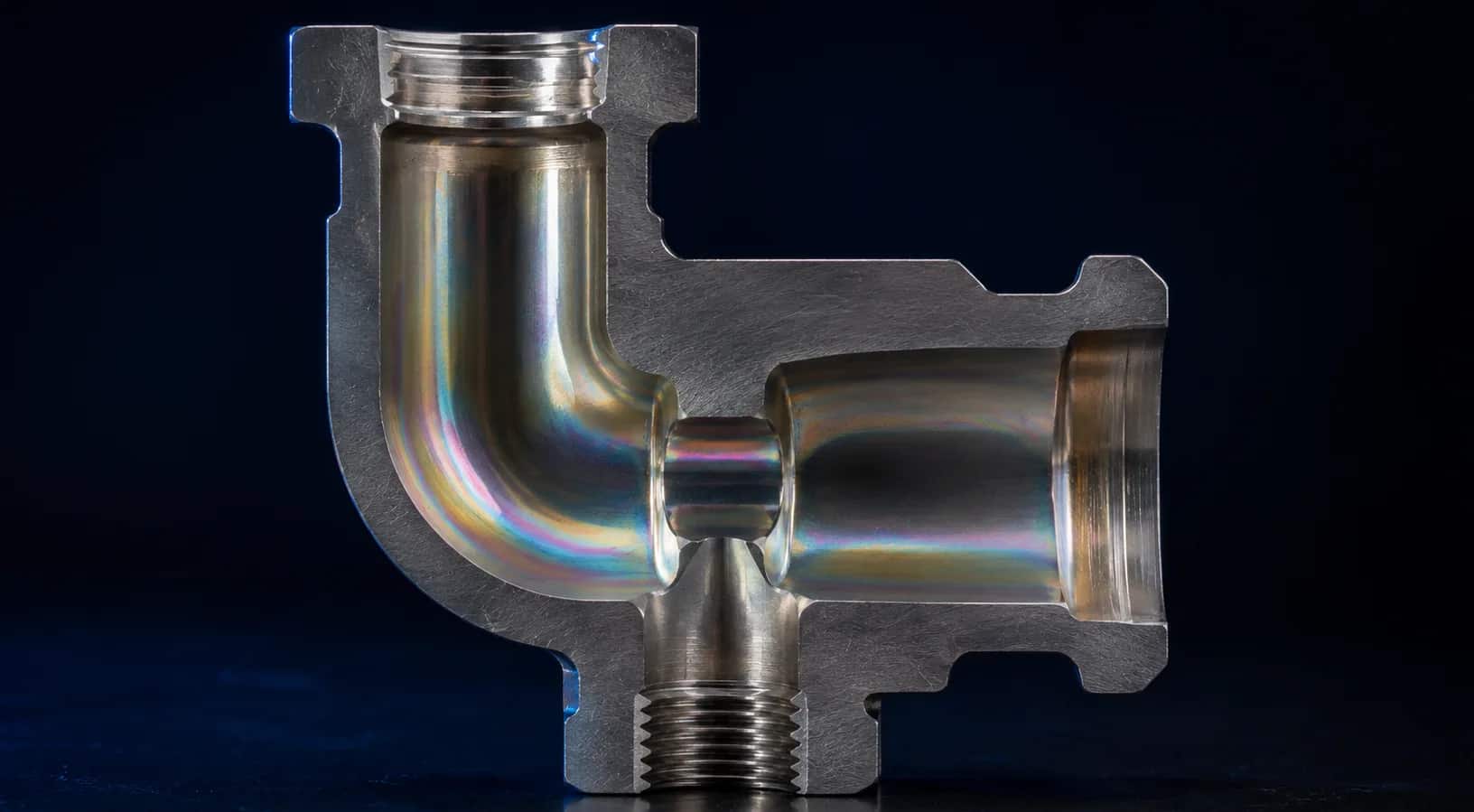

파이프·밸브 내면까지 파릴렌이 코팅되는 원리 — 기상 증착의 도달성과 한계

이 글의 결론

• 차이의 근원 — 액상 코팅은 모세관 길이 1 mm 수준의 표면장력 벽에 막힙니다. 기상 증착에는 그 벽이 없습니다.
• 도달의 원리 — 저압에서 기체의 이동 거리가 길어집니다. Parylene(파릴렌) 단량체는 부착확률이 10⁻⁵–10⁻³로 낮아, 벽에 부딪혀도 계속 튕기며 관 안쪽 깊이 파고듭니다.
• 확인된 범위 — 문헌은 종횡비 10 대 1 트렌치와 입구 1 µm 안쪽 14 µm 깊이 언더컷까지 성막을 보고합니다.
• ⚠️ 경계 — 기체가 들어갈 입구가 없으면 코팅되지 않습니다. 완전히 밀폐된 공간은 적용 대상이 아닙니다.

밸브 바디의 가스 유로, 배관 내면, 나사부 골에는 붓도 스프레이도 닿지 않습니다. 이런 사각지대를 덮어야 할 때 기상 증착을 찾습니다.

다만 "기체니까 틈새 어디든 들어간다"는 설명은 절반만 맞습니다. 도달은 두 가지 조건이 함께 성립할 때만 일어나고, 조건이 하나라도 깨지면 안쪽 면은 덮이지 않습니다. 아래에서는 액상 코팅과 무엇이 다른지부터 시작합니다. 이어서 기체가 시야 밖까지 가는 원리, 부착확률의 역할, 문헌이 확인한 실제 침투 범위, 그리고 코팅되지 않는 형상까지 순서대로 정리합니다.

파이프 내면 코팅은 액상 코팅과 무엇이 다른가?

액상 코팅을 막는 것은 도포 방식이 아니라 표면장력입니다. 스핀 코팅이나 딥 코팅에서는 용제의 모세관 길이보다 형상이 좁아지면 심한 도포 불균일이 생깁니다(참고자료 1). 모세관 길이는 용제가 바뀌어도 크게 달라지지 않는 물성이며 통상 1 mm 수준입니다. 배관 내경이나 밸브 유로가 그보다 좁아지는 순간, 액체는 형상을 따라 흐르지 못하고 입구에 고이거나 중간에 끊깁니다.

기상 증착은 액체 용제를 쓰지 않으므로 그 제약 자체가 없습니다. 같은 문헌은 증기 증착이 용제 표면장력이 부과하는 물리적 제약을 제거한다고 정리합니다(참고자료 1).

여기서 중요한 구분이 하나 있습니다. "용제가 없다"가 곧 "어디든 닿는다"를 뜻하지는 않습니다. 표면장력이라는 첫 장애물이 사라졌을 뿐이고, 기체가 안쪽까지 가는 일은 별도의 물리 조건이 만듭니다. Parylene 공정에서 실제로 없는 것과 있는 것의 구분은 Parylene은 화학 없는 코팅이 아니다에서 다뤘습니다.

기체는 어떻게 시야가 닿지 않는 안쪽까지 가는가?

압력을 낮춰 분자가 서로 부딪히는 간격을 늘리고, 그 확산으로 모든 면에 고르게 도달시킵니다. 평균 자유 경로(mean free path)는 기체 분자가 다음 충돌까지 이동하는 평균 거리이며 압력에 반비례합니다. 대기압에서는 수십 nm에 불과합니다. 통상적인 증착 압력인 약 100 mTorr에서는 거의 1 mm에 이르고, 고진공에서는 1 m를 넘습니다(참고자료 1). 압력을 조절해 이 거리를 형상 치수에 맞추는 것이 공정 설계의 출발점입니다.

도달 여부를 판정하는 값은 크누센 수(Knudsen number, Kn)입니다. 평균 자유 경로를 형상의 특성 길이로 나눈 값입니다.

1. Kn이 1보다 작으면 분자끼리의 충돌이 잦아 고전적 확산이 지배합니다. 반응종이 모든 면에 고르게 부딪히므로 컨포멀한 증착이 됩니다(참고자료 1).
2. Kn이 1보다 크면 분자류(molecular flow)가 됩니다. 충돌이 드물어 반응종은 공급원에서 기재까지 직선 시야(line-of-sight)로 이동합니다. 그 결과 그늘진 면이 얇아지는 불균일한 증착이 됩니다(참고자료 1).

주의할 점은 CVD의 비교적 높은 압력에서도 안심할 수 없다는 것입니다. 같은 문헌은 복잡한 형상을 코팅할 때 특성 길이가 서브미크론까지 줄어들면 국소 크누센 수가 쉽게 1을 넘는다고 지적합니다(참고자료 1). 좁고 깊은 형상일수록 조건은 빠르게 나빠집니다.

부딪히자마자 붙지 않는 것이 왜 중요한가?

한 번에 달라붙지 않고 반사돼야 더 깊이 들어가기 때문입니다. 기재에 부딪힌 반응종은 비가역 반응으로 달라붙거나 기상으로 되튕겨 나가며, 그 확률을 부착확률(sticking probability)이라 부릅니다(참고자료 1). 부착확률이 충분히 낮으면 Kn이 1을 넘는 조건에서도 복잡한 형상을 컨포멀하게 덮을 수 있습니다. 직선 시야의 한계를 반사가 메우는 셈입니다.

Parylene은 이 조건에 잘 맞습니다. 증착에서 단량체는 반응성 사슬 말단에 직접 부딪혀 반응할 때만 표면에 붙으며, 부착확률은 기재 온도에 따라 10⁻⁵에서 10⁻³ 사이로 보고돼 있습니다(참고자료 1). 낮은 쪽 값은 표면에 10만 번 부딪혀 한 번 붙는 수준입니다. 나머지 충돌은 반사로 끝나고, 그 반사가 단량체를 관 안쪽으로 밀어 넣습니다.

온도에 따른 방향도 근거가 됩니다. 부착확률은 기재 온도가 높을수록 낮아집니다. 열로 활성화되는 표면 과정이 중요했다면 온도가 오를 때 부착확률이 커져야 하므로, 관측된 방향은 그 가설과 어긋납니다(참고자료 1). Parylene이 상온에서 증착되면서도 컨포멀한 막을 만드는 배경입니다(참고자료 3).

얼마나 깊은 곳까지 실제로 들어가는가?

문헌이 보고한 범위는 종횡비 10 대 1 트렌치, 그리고 입구 1 µm 안쪽 14 µm 깊이의 언더컷입니다. 컨포멀 고분자 박막을 정리한 리뷰의 표 1은 Parylene CVD 성막 사례를 기재 형상·특성 길이·종횡비·막 두께와 함께 싣고 있습니다(참고자료 2). 모두 실리콘 미세구조에서 얻은 값이므로 배관 치수에 그대로 옮길 수는 없습니다. 다만 Parylene이 얼마나 미세한 틈까지 파고드는지 가늠하는 기준점으로는 쓸 수 있습니다.

두 번째 행이 특히 실무에 가깝습니다. 1 µm 입구로 들어가 14 µm 깊이의 그늘까지 막이 생겼다는 것은, 직선 시야가 전혀 닿지 않는 면에도 성막된다는 뜻입니다. 밸브 바디의 틈새, 나사산 골, 부품이 겹친 아래쪽이 여기에 해당합니다.

같은 문헌은 폭 100 µm의 사행(serpentine) 미세유체 채널 내부를 Parylene으로 코팅한 사례도 XPS 분석 이미지로 제시합니다(참고자료 1). 굽이치는 유로 안쪽까지 도달한다는 직접 증거입니다.

성막 균일도를 재는 지표도 정의돼 있습니다. 리뷰는 스텝 커버리지를 바닥 두께를 평탄면 두께로 나눈 값, 측벽 커버리지를 측벽 두께를 평탄면 두께로 나눈 값으로 정의하며, 두 값이 모두 1이면 완전한 컨포멀리티라고 적었습니다(참고자료 2). "내면도 코팅해 주세요"라는 말 대신 이 지표로 요구를 적어 주시면 사양이 분명해집니다.

코팅되지 않는 형상은 어디까지인가?

입구가 없는 밀폐 공간, 배기가 되지 않는 막다른 구조, 그리고 입구가 극단적으로 좁은 깊은 구멍입니다. 세 형상은 압력을 낮추거나 증착 시간을 늘려 해결되는 문제가 아닙니다. 앞의 두 조건이 아무리 잘 맞아도 단량체가 들어갈 통로가 없거나 내부 압력이 챔버와 평형에 이르지 못하면 막은 생기지 않습니다. 설계나 조립 순서를 바꾸는 편이 빠르고, 판정은 도면 단계에서 끝내는 것이 좋습니다.

1. 밀폐 공간 — 용접·압입으로 닫힌 내부에는 단량체가 들어갈 통로가 없습니다. 조립 전 개별 부품을 먼저 코팅하도록 순서를 바꿔야 합니다.
2. 배기가 되지 않는 막다른 구조 — 진공을 잡는 단계에서 내부 공기가 빠져나오지 못하면 챔버 압력과 내부 압력이 달라집니다. 두 압력이 평형에 이르지 못하면 단량체는 안으로 밀려 들어가지 못합니다. 배기 구멍의 위치를 도면에 표시해 주십시오.
3. 입구가 좁고 깊은 구멍 — 국소 크누센 수가 커지고 입구에서 단량체가 먼저 소모돼 안쪽이 얇아집니다. 종횡비와 입구 치수를 함께 알려주시면 도달 가능 여부를 빠르게 판단해 드립니다.

출처의 성격도 함께 밝힙니다. 위 표 2의 종횡비 값은 실리콘 미세구조 실험 결과이며, 배관·밸브 치수에서 같은 값이 재현된다는 보장은 없습니다. 형상이 커지면 배기 경로와 지그 배치가 새 변수로 들어옵니다. 실제 부품의 도달 여부는 시편 코팅으로 확인하는 편이 안전합니다.

파이프·밸브를 맡길 때 무엇을 알려줘야 하는가?

입구 유무 · 종횡비 · 입구 치수 세 가지를 순서대로 확인합니다. (주)와인은 내면 코팅 문의를 받으면 재질이나 목표 두께보다 먼저 세 항목을 봅니다. 순서에 이유가 있습니다. 입구가 없으면 종횡비는 의미가 없고, 종횡비가 감당 범위를 벗어나면 입구 치수를 재도 소용이 없기 때문입니다. 앞 항목에서 걸러진 형상은 뒤 항목을 따지지 않고 설계 변경을 먼저 제안드립니다.

2026년 8월 기준 자사 설비 운영 기준값이며, 규격이 정한 값이 아닙니다. 배기라인 부품에서 어느 부위를 코팅하고 어느 부위를 빼는지는 배기라인 부식과 Parylene 대응에, 공정 가스별 판단은 공정 가스 부식과 Parylene 매칭에 정리했습니다.

핵심 요약

• 액상 코팅을 막는 것은 표면장력이고, 그 척도인 모세관 길이는 통상 1 mm 수준입니다. 그보다 좁은 유로는 균일하게 덮이지 않습니다.
• 기상 증착의 도달은 평균 자유 경로와 부착확률 두 조건이 만듭니다. 압력을 낮춰 확산을 살리고, 부딪혀도 반사되게 해서 안쪽까지 퍼뜨립니다.
• Parylene 단량체의 부착확률은 10⁻⁵–10⁻³로 보고돼 있습니다. 낮은 쪽은 10만 번 충돌에 한 번 붙는 값입니다.
• 문헌이 확인한 범위는 종횡비 10 대 1 트렌치와 입구 1 µm 안쪽 14 µm 언더컷입니다.
• 주의할 점은 입구가 없으면 어떤 조건도 소용없다는 것입니다. 밀폐 공간은 조립 순서를 바꿔야 풀립니다.

배관·밸브 도면과 함께 내면의 입구 위치, 최소 입구 치수, 코팅이 닿아야 하는 최심부를 알려주시면 도달 가능 여부와 검증 방법을 회신드립니다. 문의하기 · 전자·반도체 적용 보기

참고자료

번호는 성격별로 묶어 매겼습니다(기관 문헌 → 학술 문헌). 본문 괄호 안의 번호가 해당 항목을 가리킵니다. (주)와인의 두께 범위·마스킹 정밀도·챔버 용량은 자사 운영 기준으로, 문헌이 정한 값이 아닙니다.

기관 문헌

1. Baxamusa, S. H., Conformal Polymer CVD, LLNL-BOOK-658857, Lawrence Livermore National Laboratory, 2014-08-14. https://www.osti.gov/servlets/purl/1252638 (2026-09-02 확인) — 평균 자유 경로와 압력의 반비례 관계(대기압 수십 nm · 약 100 mTorr에서 거의 1 mm · 고진공 1 m 초과), 크누센 수 정의와 Kn 1을 기준으로 나뉘는 확산·분자류 거동, 복잡 형상에서 국소 Kn이 1을 넘는다는 지적, 부착확률 개념과 Parylene 단량체의 10⁻⁵–10⁻³ 보고값 및 온도 의존 방향, 액상 코팅의 모세관 길이 1 mm 수준 제약, 폭 100 µm 사행 미세유체 채널 내부 성막 사례. 미국 에너지부 산하 국립연구소가 발행한 단행본 장(chapter) 원고입니다.

학술 문헌

2. Moni, P., Al-Obeidi, A. & Gleason, K. K., "Vapor deposition routes to conformal polymer thin films", Beilstein Journal of Nanotechnology 8, 76, 2017. https://doi.org/10.3762/bjnano.8.76 — 스텝 커버리지·측벽 커버리지 정의(각각 바닥·측벽 두께를 평탄면 두께로 나눈 값, 1이면 완전 컨포멀), 부착확률이 낮아질수록 깊은 구조로의 확산이 쉬워진다는 서술, Table 1의 Parylene CVD 성막 사례(실리콘 트렌치 500 nm·종횡비 10:1·Parylene N 200 nm / 캔틸레버 언더컷 입구 1 µm·깊이 14 µm / 실리콘 트렌치 300 nm·종횡비 1.67:1·할로겐화 폴리(p-자일릴렌) 100 nm).
3. Ortigoza-Diaz, J., Scholten, K., Larson, C., et al., "Techniques and Considerations in the Microfabrication of Parylene C Microelectromechanical Systems", Micromachines 9(9), 422, 2018. https://doi.org/10.3390/mi9090422 — 상온에서 고도로 컨포멀한 CVD 공정으로 증착되며 핀홀이 없는 막을 형성한다는 서술.
