1분 요약 (Executive Summary)
- 가스 명칭에 의존한 코팅 선정의 위험성 — 단순히 "염소계니까 A 타입, 불소계니까 B 타입"과 같이 가스 이름만 보고 코팅을 선택해서는 안 됩니다. 실제 부품이 마주하는 환경은 건조한 기체 상태가 아니라, 배기가스가 냉각되면서 표면에 응축되는 실제 응축 화학종이기 때문입니다(참고자료 1).
- 온도 조건에 따라 급격히 달라지는 팽윤율 — 동일한 37 % 염산 환경이라 하더라도 Parylene C의 팽윤율은 실온에서 0.0 %에 머무는 반면, 75 °C 조건에서는 4.1 %까지 올라갑니다. 다만 농도를 10 %로 낮추면 75 °C에서도 팽윤율은 0.0 %로 유지됩니다(참고자료 2).
- 코팅 사양 결정을 위한 세 가지 핵심 축 — 올바른 코팅 사양은 가스 이름 자체가 아니라 상시 표면 온도, 응축 농도, 그리고 산화성 여부라는 세 가지 축을 기준으로 설계해야 합니다. 가스 명칭은 이 세 가지 조건을 구체화하기 위한 입력값일 뿐입니다.
- 낮은 팽윤율 수치가 지닌 해석의 한계 — 팽윤율 수치가 낮다고 해서 무조건 안전을 보장받을 수는 없습니다. 실제로 75 °C의 71 % 질산 환경에서 Parylene C의 팽윤율은 1.8 %에 그쳤지만 코팅막이 갈변하며 변질됐습니다(참고자료 2).
- Parylene 코팅으로 해결할 수 없는 한계 영역 — 상시 표면 온도 80 °C를 초과하는 고온 구간, 고온의 농축된 산화성 산에 상시 노출되는 환경, 그리고 이미 부식이 진행된 표면은 Parylene 종류나 두께를 바꿔서는 해결할 수 없습니다(참고자료 3).
반도체 배기라인의 엘보와 밸브는 공정 가스가 식는 구간에서 염 퇴적물과 산성 액막을 만납니다. 이 부품의 코팅 사양을 정할 때 "우리 공정 가스에 견디느냐"는 질문에 예 또는 아니오로 답하기는 어렵습니다. 코팅의 내화학성은 가스 이름 하나로 정해지지 않기 때문입니다.
Parylene(파릴렌) 제조사가 1985년에 공개한 내화학성 실측표가 근거입니다. 같은 산, 같은 농도에서 온도만 23 °C에서 75 °C로 올리면 코팅막의 팽윤율(시약을 머금고 부풀어 오르는 정도)이 0.0 %에서 4.1 %로 올라갑니다.
반도체 배기라인 부품의 코팅 사양을 검토하는 설비·공정 담당자를 위해, 이 글은 공정 가스가 배기라인에서 실제로 공격하는 대상, 가스 이름만으로 고르면 틀리는 이유, 산화성 산과 유기 용제 실측, 종류와 두께를 정하는 세 축, 코팅으로 풀리지 않는 환경을 차례로 정리합니다.
반도체 공정 가스는 배기라인의 어디를 공격하는가?
가스 자체가 아니라, 배기 흐름이 식으면서 부품 표면에 맺히는 응축 화학종이 공격합니다.
진공펌프 제조사 Edwards의 기술 기고는 배기 계통에 도달하는 응축물로 암모늄 염화물, 암모늄 불화물, 하프늄 염화물, 황계 화합물, 액상 전구체를 지목합니다(참고자료 1).
공정별 응축물 사례
기고가 든 사례는 다음과 같습니다.
- LPCVD·ALD 질화규소 — NH₄Cl(염화암모늄)
- ALD 질화티타늄 — TiCl₄·NH₃ 부가물(Adduct)
- PECVD 질화규소의 불소계 챔버 세정 — (NH₄)₂SiF₆(헥사플루오로규산암모늄)
- 알루미늄 식각 — AlCl₃(염화알루미늄)

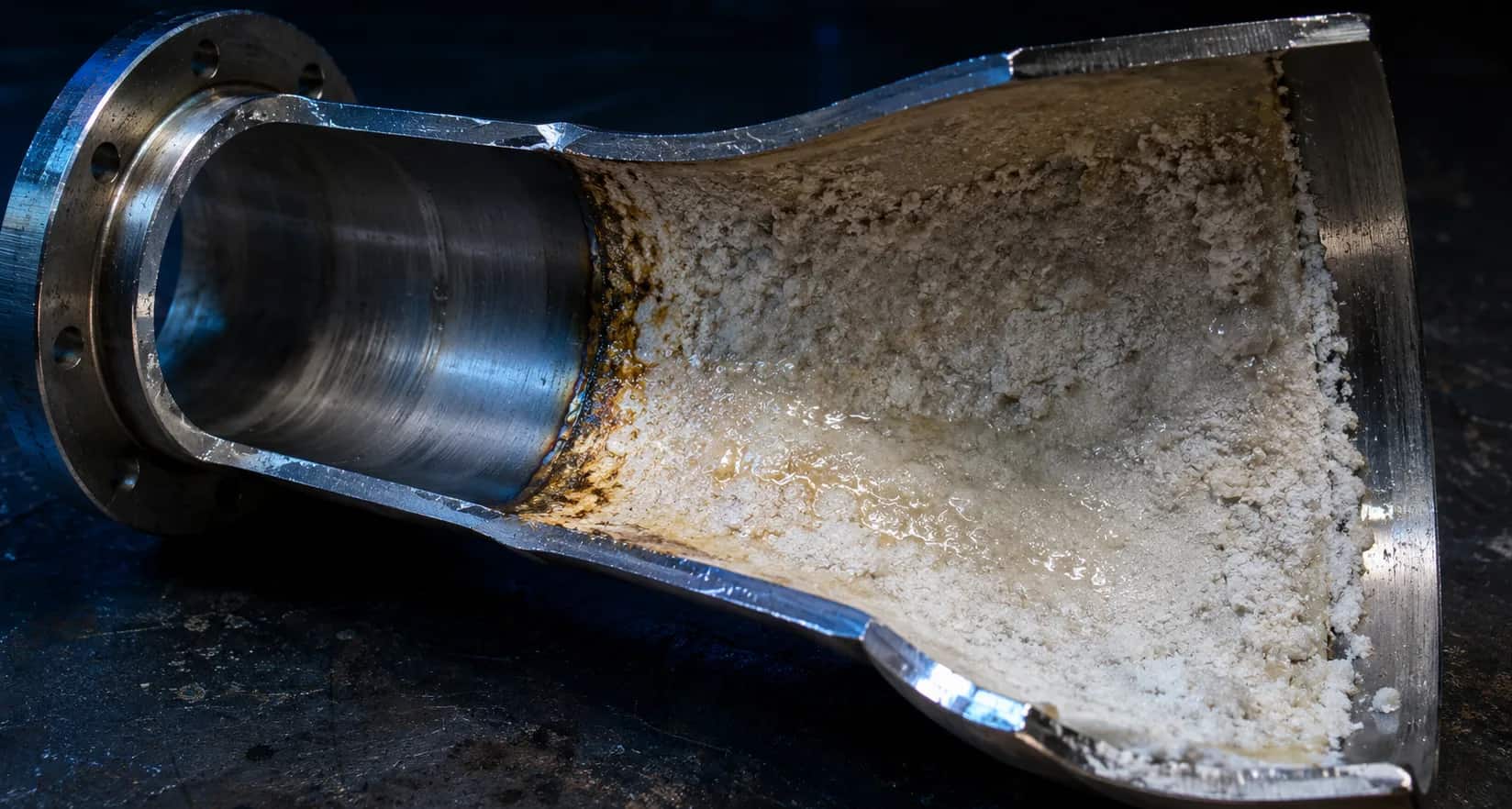

기고는 이 응축물을 대부분 회백색이나 노란색 고체로 설명하고, 염화알루미늄은 수분을 흡착해 축축한 경우가 많다고 덧붙입니다(참고자료 1). 부품 표면에 쌓이는 것은 이런 염이며, 염이 수분을 머금으면 산성 액막이 됩니다. 코팅의 내성은 이 액막의 농도와 온도로 따져야 합니다.
온도를 둘러싼 상충
같은 기고에 따르면 응축을 줄이려면 온도를 올려야 하는데, 온도가 높을수록 부식은 빨라집니다(참고자료 1). 두 조건이 반대로 움직이므로 온도 제어만으로 응축을 없애는 데는 한계가 있습니다. 스크러버·진공펌프 전단 부품은 코팅 두께도 함께 확보해야 하며, 자세한 내용은 스크러버·진공펌프 전단 부품 보호에서 다룹니다.
가스 이름만 보고 코팅을 고르면 왜 틀리는가?
같은 화학종이라도 온도가 결과를 뒤집기 때문입니다.
제조사 실측표의 염산 결과
Parylene 제조사는 유리판에서 떼어낸 단독 필름을 시약에 담그고 적외선 방식으로 두께 변화를 재, Technology Letter #10에 실었습니다(참고자료 2). 37 % 염산에서 Parylene C의 팽윤율은 실온 23 °C에서 0.0 %였지만, 75 °C에서 120분을 담그자 4.1 %로 올라갔습니다. 화학종과 농도는 그대로이고 온도만 달랐습니다.
농도의 영향
10 %로 희석한 염산은 75 °C에서도 N·C·D 세 종 모두 팽윤율 0.0 %를 유지했습니다. 같은 염산이라도 농도가 10 %냐 37 %냐, 온도가 실온이냐 75 °C냐에 따라 코팅이 견디는 정도가 크게 달라진다는 뜻입니다.
산화성 산과 비산화성 산은 무엇이 다른가?
실온에서는 차이가 거의 없지만, 고온에서 비산화성 산은 막을 부풀리고 산화성 산은 막 자체를 망가뜨립니다.
비산화성 산은 염산·황산, 산화성 산은 질산·크롬산입니다. 실온에서는 네 가지 모두 팽윤율 0.8 % 이하지만, 75 °C로 올리면 차이가 드러납니다. 71 % 질산에서 Parylene N은 부서져 형체를 잃었고, Parylene C는 팽윤율 1.8 %에 그쳤지만 막이 갈색으로 변했습니다. 원문은 고농도 산화성 산, 곧 질산과 크롬산이 75 °C에서 N과 C를 심하게 손상시켰다고 정리합니다(참고자료 2). Parylene 종류별 기본 특성과 연속 사용 온도(Continuous service temperature)는 Parylene 종류 비교에 정리했습니다.
고농도의 산과 염기에 담근 N·C·D 세 종의 팽윤율은 표 1과 같습니다.
| 시약(농도) | 분류 | 실온 23 °C | 75 °C | ||||
|---|---|---|---|---|---|---|---|
| N | C | D | N | C | D | ||
| 염산 10 % | 비산화성 | 0.0 | 0.0 | 0.1 | 0.0 | 0.0 | 0.0 |
| 염산 37 % | 비산화성 | 0.2 | 0.0 | 0.5 | 2.3 | 4.1 | 0.7 |
| 황산 95–98 % | 비산화성 | 0.2 | 0.4 | 0.8 | 5.3 | 5.1 | 7.8 |
| 질산 71 % | 산화성 | 0.2 | 0.2 | 0.5 | 부서짐 | 1.8 (갈변) | 4.9 |
| 크롬산 74 % | 산화성 | 0.3 | 0.0 | 0.2 | 8.2 | 7.8 | 4.0 |
| 수산화나트륨 10 % | 염기 | 0.1 | 0.0 | 0.1 | 0.0 | 0.5 | 0.4 |
표에서 읽을 것은 판정 방식
순위만 보고 고르면 판정을 그르칩니다. 71 % 질산 75 °C 열에서 Parylene C의 1.8 %는 황산의 5.1 %보다 작지만, 갈변은 화학적 변질을 뜻합니다. 원문도 고농도 질산의 영향은 명백히 영구적이고 뜨거운 황산에서는 술폰화(Sulfonation)가 일어날 것으로 본다고 명시했습니다. 고농도 질산과 황산 모두 막에 약간의 변색을 남겼다고도 밝혔습니다. 크롬산 74 %의 7.8–8.2 %도 단순 팽윤이 아니라 변질이 섞인 값으로 읽어야 합니다. 팽윤율 숫자 하나로 적합 여부를 판정하지 마십시오.
희석 시약과 농축 응축액
희석 시약은 사정이 다릅니다. 10 % 농도의 산과 염기는 75 °C에서도 대부분 1 % 미만이었습니다. 배기라인에서 문제가 되는 곳은 농축된 응축액이 고온 표면에 머무는 구간이라는 뜻입니다.
막 아래 계면은 따로 봅니다
표의 값은 기재에서 떼어 낸 막만 잰 결과입니다. 한 연구는 실리콘 위 Parylene C를 녹였다가 다시 굳힌 막을 KOH·TMAH 고온 알칼리 식각액과 불산·질산 혼합액에 담갔습니다. 저자들은 식각액이 막과는 반응하지 않았지만 막과 실리콘 사이 계면을 파고들어 막이 들떴다고 보고했습니다(참고자료 7). 20 % KOH 58 °C에 9시간 담그자 1 µm 막은 심하게 들떴고 5 µm 막은 문제가 없었습니다. 재결정 처리한 막의 결과이긴 하지만, 단독 필름의 팽윤율이 낮다는 사실만으로 부품 보호를 판정할 수 없음을 보여 줍니다.
유기 용제에는 얼마나 견디는가?
Parylene 막은 최대 3.3 %까지 부풀지만, 용제를 제거하면 원래 두께로 돌아옵니다.
Technology Letter #10의 시험 대상은 용제 여덟 계열, 곧 알코올·케톤·지방족 탄화수소·방향족 탄화수소·염소화 올레핀·염소화 방향족·헤테로고리 염기·불소계입니다(참고자료 2). 실온 최대치는 o-디클로로벤젠에서 Parylene C 3.0 %, 고온 최대치는 자일렌 75 °C에서 Parylene C 3.3 %였습니다. 시험편을 실온 진공에서 하룻밤 건조하자 모든 경우 두께가 원래 값으로 돌아왔습니다. 제조사와 무관한 연구진이 20 °C에서 잰 Parylene C의 평형 팽윤도 o-디클로로벤젠에서 최대 3.1 %여서, 실온 최대치를 보인 용제와 그 크기가 제조사 자료와 맞습니다(참고자료 5).
대표 유기 용제의 실온 팽윤율은 표 2와 같습니다.
| 용제(계열) | N | C | D |
|---|---|---|---|
| 이소프로필알코올(알코올) | 0.3 | 0.1 | 0.1 |
| 아세톤(케톤) | 0.3 | 0.9 | 0.4 |
| 이소옥탄(지방족 탄화수소) | 0.2 | 0.4 | 0.3 |
| 트리클로로에틸렌(염소화 지방족) | 0.5 | 0.8 | 0.8 |
| 자일렌 혼합(방향족) | 1.4 | 2.3 | 1.1 |
| o-디클로로벤젠(염소화 방향족) | 0.2 | 3.0 | 1.8 |
| 트리클로로트리플루오로에탄(불소계) | 0.2 | 0.2 | 0.2 |
계열별 경향
방향족, 그중에서도 염소화 방향족에서 팽윤이 가장 크고 알코올·지방족·불소계에서 가장 작습니다. 부품 세정에 이소프로필알코올(IPA)을 쓰는 공정이라면 실온 팽윤율이 0.1–0.3 %여서 영향은 사실상 없습니다. 상온에서 여러 용제를 시험한 다른 연구에서도 메탄올·2-프로판올·물은 Parylene C를 부풀리지 않았고, 가장 많이 부풀린 용제는 벤젠·클로로포름·트리클로로에틸렌·톨루엔이었습니다(참고자료 6).
코팅한 기재의 밀착
같은 시험에서 제조사는 코팅한 기재도 함께 확인했습니다. 에폭시 G-10·구리·유리·강 쿠폰에 Parylene을 입혀 용제에 담근 뒤, 15분에서 360분 사이에 차례로 꺼내 크로스컷 테이프 시험(ASTM D-3002-71)으로 밀착을 판정했습니다. 6시간 침지까지 세 종 모두 밀착이 그대로였고, 기재 외관도 변하지 않았습니다(참고자료 2). 다만 다른 연구는 막을 지나 확산한 용제가 막 아래 포토레지스트를 벗겨 낸 사례를 보고했습니다(참고자료 6). 기재 자체가 용제에 약하다면 그 기재에 입힌 시편으로 따로 확인하는 편이 안전합니다. 밀착 판정 방식의 현행 규격은 ASTM D3359 크로스컷 시험 가이드에서 다뤘습니다.
같은 자료의 알칼리 데이터와 고온 유기 용제 표, 그리고 팽윤율을 읽을 때의 조건은 Parylene 내화학성 표를 읽는 법에서 따로 다룹니다.
고온 고비점 액체의 예외
앞의 가역성은 상온 침지 조건에서 확인한 결과입니다. Parylene C는 1-클로로나프탈렌이나 벤조일 벤조에이트 같은 고비점 액체에서 150 °C를 넘으면 녹습니다. 실제로 끓는점 180 °C의 o-디클로로벤젠은 Parylene C를 제거하는 용제로 쓰입니다(참고자료 2).
어떤 조건에서 Parylene 종류와 두께를 정하는가?
(주)와인은 상시 표면 온도 · 응축 농도 · 산화성 여부 세 축으로 정합니다.
가스 이름은 세 축을 채우기 위한 입력값이지 판정 기준이 아닙니다. 순서에도 이유가 있습니다. 온도가 상한을 먼저 정하고, 그다음 응축 농도가 두께를 정하며, 산화성 여부가 마지막으로 적용 가부를 뒤집기 때문입니다. 앞 축에서 걸러진 조건은 뒤 축을 따질 필요가 없습니다.
- 상시 표면 온도 — Parylene C의 연속 사용 온도 80 °C가 경계입니다(참고자료 3). 상시 80 °C를 넘는 구간이라면 내화학성을 따지기 전에 이미 열적 한계를 벗어난 것이므로, 앞의 데이터를 볼 필요 없이 다른 대책으로 넘어갑니다. 히터 재킷 설정 온도를 먼저 알려 주십시오.
- 응축 농도 — 가스가 스쳐 지나가는 흐름 구간인지, 응축액이 고이는 부품인지를 나눕니다. 희석 조건이면 실온 데이터를 그대로 쓰고, 농축 응축액이 머무는 면이면 두께를 올려 잡습니다. 막이 액체에 계속 잠겨 있으면 액체는 시간이 지나 결국 막을 통과합니다. 304 스테인리스에 10 µm Parylene C를 입혀 60 °C 황산구리 용액에 담근 연구에서는 66–73일째에 용액이 금속 표면에 닿았습니다(참고자료 8). 시험액은 황산 60 g/L가 든 도금액이고 배기 응축액 조성이나 다른 두께는 시험하지 않았으므로, 이 값을 수명으로 옮기지 말고 점검 주기를 정하는 근거로 씁니다.
- 산화성 여부 — 질산·크롬산 계열이 고온에서 머무는 구간에는 Parylene 코팅을 권하지 않습니다. 막이 부푸는 팽윤에 그치지 않고 막 자체가 변질되기 때문입니다.
(주)와인의 배기라인 부품 코팅 운영 기준은 표 3과 같습니다.
| 항목 | 운영 기준 | 적용 한계 |
|---|---|---|
| 운영 Parylene 종류 | Parylene C · N 상시 운영 | D · HT(AF-4)는 사양 협의 필요 |
| 코팅 두께 | 0.5–50 µm 운영, 부식 환경은 10–25 µm | 두꺼울수록 치수 공차·납기 부담이 함께 커짐 |
| 증착 속도 | Parylene C 약 1.5–2.5 µm/hr | 25 µm면 증착에만 약 10–17시간 |
| 마스킹 경계 | 약 100 µm 수준의 정밀도로 관리 | 씰면·구동 나사축의 제외 영역이 도면에 명시돼야 함 |
| 챔버 용량 | 60L · 300L · 1100L 3단 챔버 | 대형 배관·밸브도 접수하되 적재 방식은 사전 협의 |
표 3은 2026년 8월 기준 (주)와인 자사 운영 기준이며, 규격이 정한 값도 계약 보증 사양도 아닙니다. 배기라인 부품 전반의 적용 대상과 나사부 판단은 배기라인 부식과 Parylene 대응에서 다룹니다.
코팅으로 풀리지 않는 가스 환경은 무엇인가?
상시 고온 구간, 고온의 농축된 산화성 산 구간, 이미 부식된 표면 세 가지입니다.
세 항목은 두께나 Parylene 종류를 바꿔 해결할 수 없고 다른 대책이 필요합니다. 코팅 사양을 조정해 버텨 보려 하면 검증 일정만 늘어납니다. 이 구간에 해당한다면 코팅 시험으로 시간을 쓰기보다 재질 교체나 라인 설계 변경을 검토하는 편이 빠릅니다.
- 상시 고온 구간 — Parylene C 연속 사용 온도 80 °C를 넘으면 내화학성 이전에 열이 한계를 정합니다(참고자료 3).
- 고온의 농축된 산화성 산 — 71 % 질산 75 °C에서 Parylene N은 부서졌고 C는 갈변했습니다. 원문은 고농도 크롬산도 같은 손상으로 묶었으므로 두께를 올려 버틸 수 있는 조건이 아닙니다.
- 이미 부식된 표면 — 부식 생성물 위에 올린 막은 계면이 약하므로 부식 생성물을 제거하고 세정하는 일이 먼저이며, 밀착은 크로스컷으로 확인합니다(SUS 밀착 공정).
분말 침적
배기라인에 분말이 쌓이는 침적도 코팅이 막는 대상이 아닙니다. Edwards의 기고는 침적이 진행되면 유로가 막히고 압력이 올라 씰이 파손될 수 있다고 지적합니다(참고자료 1). 침적은 코팅이 아니라 온도와 유동 설계로 풀 문제입니다.
데이터를 옮길 때의 한계
이 글이 인용한 내화학성 실측표는 1985년 개정판 제조사 기술 문헌이며, 시약을 하나씩 담근 시험 결과입니다. 원문도 보증이 아니라 사용자의 확인을 전제로 한 자료라고 명시합니다(참고자료 2). 실제 공정 가스는 여러 화학종이 섞인 혼합 응축물로 나타나지만, 혼합 가스 시험 자료는 드뭅니다. 재료 공급사가 발표한 한 자료에 염소·황화수소·이산화질소·이산화황을 함께 흘리는 21일 혼합 가스 시험이 실려 있습니다. 다만 시편은 ALD 산화막과 Parylene C를 겹친 것과 무코팅 대조뿐이었고, 결과도 사진 비교였습니다(참고자료 4). Parylene C 단독 막의 혼합 가스 내성은 공개 자료로 정하기 어려우므로, 최종 판단은 실제 조건에 가까운 시편 시험으로 확인하는 편이 안전합니다. Parylene이 맞지 않는 경우는 단점 솔직 리뷰에 정리했습니다.
핵심 요약
- 가스 명칭에 의존한 코팅 선정의 위험성 — 공정 가스 이름은 입력값이지 판정 기준이 아닙니다. 부품이 만나는 것은 건조한 가스가 아니라 표면에 맺힌 응축 화학종입니다.
- 온도 조건에 따라 급격히 달라지는 팽윤율 — 37 % 염산에서 Parylene C 팽윤율은 실온 0.0 %, 75 °C 4.1 %인 반면 10 % 염산은 75 °C에서도 0.0 %입니다. 농도와 온도를 함께 봐야 합니다.
- 코팅 사양 결정을 위한 세 가지 핵심 축 — 상시 표면 온도 · 응축 농도 · 산화성 여부 순서로 정하며, 앞 축에서 걸러진 조건은 뒤 축을 따지지 않습니다.
- 낮은 팽윤율 수치가 지닌 해석의 한계 — 71 % 질산 75 °C에서 Parylene C는 1.8 % 팽윤에 그쳤지만 막이 갈변했습니다. 변질은 두께로 버티는 문제가 아닙니다. 유기 용제의 팽윤은 최대 3.3 %이고 진공 건조하면 원래 두께로 돌아오며, 6시간 침지까지 밀착도 유지됐습니다.
- Parylene 코팅으로 해결할 수 없는 한계 영역 — 상시 고온 구간, 고온의 농축된 산화성 산, 이미 부식된 표면은 코팅 사양이 아니라 재질 교체나 라인 설계 변경으로 풉니다.
(주)와인은 고객사 배기라인 부품의 상시 표면 온도, 응축 화학종과 농도, 산화성 여부, 마스킹 부위를 함께 보고 맞는 Parylene 종류와 두께를 제안합니다.
이 글의 용어 풀이 (4)
팽윤율(Swelling ratio) — 시약을 머금고 막이 부푼 정도를 두께 변화율로 나타낸 값입니다. 부푼 만큼 배리어가 느슨해지지만, 이 숫자만으로 적합 여부를 정할 수는 없습니다.
단독 필름(Free film) — 기재에서 떼어낸 막 단독 시편입니다. 기재의 영향 없이 막 자체의 화학 거동만 보려고 씁니다.
응축 — 기체가 식어 액체로 맺히는 현상입니다. 배기라인 부식은 기체가 아니라 이렇게 맺힌 산성 액막에서 시작됩니다.
산화성 산(Oxidizing acid) — 질산·크롬산처럼 상대를 산화시키며 반응하는 산입니다. 막을 부풀리는 데 그치지 않고 화학 구조 자체를 바꿔 놓습니다.
배기라인 부품 도면과 함께 그 구간의 상시 표면 온도·공정 가스와 응축 화학종·응축 여부 세 항목을 알려 주시면 맞는 Parylene 종류와 두께, 마스킹 방향을 회신드립니다. 일반 준비 사항은 견적 요청 체크리스트에 정리했습니다. 문의하기 · 전자·반도체 적용 보기
참고자료
번호는 성격별로 묶어 매겼습니다(산업 기술자료 → 제조사 기술 문헌 → 학술 문헌 → 자사 데이터). 본문 괄호 안의 번호가 아래 목록의 번호와 같습니다. 2·4는 재료 공급사 자료입니다. 2와 5·6은 기재에서 떼어 낸 막이나 막 단독 시편, 7·8은 실리콘·스테인리스 위 막의 연구 결과이며, 어느 것도 배기라인 응축액에서 잰 값이 아닙니다. (주)와인의 두께 범위·증착 속도·마스킹 정밀도는 자사 설비 운영 기준(참고자료 9)이며, 규격이 정한 값이 아닙니다.
산업 기술자료
- Brightman, A.(Edwards), "Harsh New Processes and Materials Pose Challenges for Vacuum Systems", Semiconductor Digest, 2020-02-08. https://www.semiconductor-digest.com/harsh-new-processes-and-materials-pose-challenges-for-vacuum-systems/ (2026-09-01 확인, 2026-10-07 원문 재확인) — 배기 계통 응축 화학종 목록(암모늄 염화물·불화물, 하프늄 염화물, 황계 화합물, 액상 전구체)과 공정별 사례 표(LPCVD·ALD 질화규소 NH₄Cl, ALD 질화티타늄 NH₄Cl·TiCl₄·NH₃ 부가물, 불소계 세정을 쓰는 PECVD 질화규소 (NH₄)₂SiF₆, 알루미늄 식각 AlCl₃ — 대부분 회백색·노란색 고체로 표기하고 AlCl₃는 수분 흡착으로 축축한 경우가 많다고 적음), "응축을 줄이는 조건과 부식을 줄이는 조건이 서로 반대"라는 서술, 높은 온도가 부식을 촉진한다는 지적, 침적에 의한 유로 막힘과 씰 파손 경고. 저자가 진공펌프 제조사 소속인 업계 기술자료입니다.
제조사 기술 문헌
Solvent Resistance of Parylenes C, N, D, Technology Letter #10, Rev. 05-85. https://vp-sci.com/wp-content/uploads/Solvent_Resistance-of-Parylenes-C-N-D.pdf (2026-09-01 확인, 2026-10-07 원문 PDF 재확인, 2026-10-10 Table I–IV 값 재대조) — 유기 용제 8계열과 무기 시약의 팽윤율 실측표 4종(실온 90분 · 75 °C 120분), 진공 건조 후 가역성, 고비점 액체에서의 150 °C 초과 용해, o-디클로로벤젠이 끓는점 180 °C에서 Parylene C 제거 용제라는 서술, 코팅 기재의 ASTM D-3002-71 밀착 시험 결과. 75 °C 무기 시약 절: 고농도 산화성 산이 N·C를 심하게 손상시켰고(질산 71 %에서 N은 부서짐, C는 옅은 갈색), 고농도 질산의 영향은 명백히 영구적이며 뜨거운 황산은 술폰화가 예상됨. 초록: 고농도 질산과 황산 모두 약간의 변색. 무기 시약은 가역성을 확인하지 않았다고 원문이 밝힙니다(No attempt was made to determine reversibility). 불산(HF)과 기재에 붙은 막의 산 침지는 시험하지 않았습니다. 초록은 75 °C 침지를 90분으로, 본문과 표는 120분으로 적어 원문 안에서 다릅니다(이 글은 본문 표기를 따름). 1985년 개정판 제조사 문헌이며, 원문이 스스로 보증이 아니라 사용자의 확인·검증을 전제로 한 자료라고 밝히고 있습니다. 열람한 사본은 코팅 서비스 업체(VP Scientific) 서버에 게시된 것이며, 문서에 발행사명은 표기돼 있지 않습니다. Specialty Coating Systems 기술 자료실(https://scscoatings.com/technical-library/)에 같은 연구가 "Solvent Resistance of the Parylenes"(N·C·D)로 게시돼 있으나, 내려받기에 양식 제출이 필요해 내용은 대조하지 못했습니다.
Specialty Coating Systems, SCS Parylene Properties, 2018. https://scscoatings.com/parylene-coatings/properties/ · 본문 확인은 공개 미러본 https://nrf.aux.eng.ufl.edu/_files/documents/176.pdf (2026-10-07 원문 확인) — 표 4: 연속 사용 온도 N 60·C 80 °C, 단기 사용 온도 N 80·C 100 °C. C절 1항: 시험 데이터의 아레니우스 외삽으로 N·C가 공기 중 각각 60·80 °C에서 10년 견딜 것으로 예상하며, 온도가 높을수록 수명이 짧아진다. 재료 공급사가 발행한 이해관계 있는 1차 자료입니다.
Kumar, R. & Sawada, S., "Atomic Layer Deposition + Parylene Conformal Nanocoatings for Robust Corrosion Protection of Electronics", IMAPSource Proceedings 2024(DPC), 2025(IMAPS 20th Device Packaging Conference 2024 발표 자료). https://doi.org/10.4071/001c.129018 (2026-10-10 원문 PDF 확인, 서지는 Crossref·OpenAlex 대조) — 저자 소속 Specialty Coating Systems(미국)·Daisan Kasei(일본). 초록: 염소·황화수소·이산화질소·이산화황 혼합 가스(MFG) 21일 시험. 슬라이드 22–25: Battelle에서 수행한 혼합 가스 시험을 무코팅 대조와 ALD + Parylene C 5·10 µm 시편에 적용하고 0일·21일 사진으로 비교(수치 판정 없음, 가스 농도·온습도 조건은 슬라이드 그림 안에 있어 본문 텍스트로 확인하지 못함). Parylene C 단독 시편은 혼합 가스 시험에 넣지 않았고, 반도체 배기 응축액 조건도 아닙니다. 재료 공급사가 발표한 이해관계 있는 자료입니다.
학술 문헌
Miller, E. & Leighton, E., "Swelling of Parylene C", Journal of Elastomers & Plastics 22(1), 46–57, 1990. https://doi.org/10.1177/009524439002200106 (2026-10-10 출판사 등록 초록 확인, 서지는 Crossref·OpenAlex 대조) — 저자 소속 California State University, Long Beach. 초록: 증착한 Parylene C 막의 20 °C 평형 팽윤으로 응집 파라미터(분산 18, 극성 8, 수소결합 0, 전체 21 MPa^1/2)를 추정했으며, 최대 팽윤은 o-디클로로벤젠에서 3.1 %. 원문 PDF를 확보하지 못해 출판사가 등록한 초록 범위에서만 인용했습니다.
Koydemir, H. C., Kulah, H. & Ozgen, C., "Solvent Compatibility of Parylene C Film Layer", Journal of Microelectromechanical Systems 23(2), 298–307, 2014. https://doi.org/10.1109/JMEMS.2013.2273032 (2026-10-10 출판사 등록 초록 확인, 서지는 Crossref·OpenAlex 대조) — 저자 소속 Middle East Technical University. 상온에서 여러 용매에 Parylene C 막을 담가 팽윤과 표면 거칠기 변화를 보고 용해도 파라미터로 정리. 가장 많이 부풀린 용매는 벤젠·클로로포름·트리클로로에틸렌·톨루엔이었고, 메탄올·2-프로판올·에틸렌글리콜·물은 팽윤을 일으키지 않음. 막을 지나 확산한 용매가 아래 포토레지스트를 벗겨 낸 사례도 제시. 원문을 확보하지 못해 초록 범위에서만 인용했습니다(METU 저장소 응답 500). 상온 시험이며, 고온·산·혼합 응축액 조건은 초록에 없습니다.
Lo, H.-W., Kuo, W.-C., Yang, Y.-J. & Tai, Y.-C., "Recrystallized parylene as a mask for silicon chemical etching", 2008 3rd IEEE International Conference on Nano/Micro Engineered and Molecular Systems, 881–884, 2008. https://doi.org/10.1109/NEMS.2008.4484464 · 원문 PDF는 Caltech 저장소 https://authors.library.caltech.edu/records/976gp-5rp77 (2026-10-10 원문 확인) — 저자 소속 California Institute of Technology·National Taiwan University. 실리콘 위에 상온 증착한 Parylene C를 질소 중 350 °C에서 2시간 녹였다가 재결정한 막을 마스크로 써서 KOH 20–40 wt %(50–70 °C), TMAH 10–25 wt %(70–90 °C), HNA(불산·질산·아세트산) 식각. 저자들은 식각액이 막과는 반응하지 않았지만 막–실리콘 계면을 공격해 들뜸(undercut)이 생겼다고 서술. 5 µm 막의 들뜸 속도 KOH 25–230 µm/h, TMAH 13–67 µm/h(표 I·II), HNA 2–132 µm/min(표 III). 20 % KOH 58 °C 9시간에서 1 µm 막은 심한 들뜸, 5 µm 막은 만족. 한쪽 면만 연마한 웨이퍼는 뒷면에서 심한 박리. 저자들은 막과 실리콘의 밀착이 화학 결합보다 기계적 밀착에 가깝다고 설명합니다. 녹였다가 재결정한 막의 결과이며, 증착한 그대로의 막이나 금속 부품 위 막, 기체·응축액 조건은 시험하지 않았습니다.
Chung, C.-H. & Kuo, W.-C., "Anti-corrosion application of parylene C film for stainless steel fasteners in electroplating industry", AIP Advances 14(3), 035250, 2024. https://doi.org/10.1063/5.0198113 (2026-10-10 출판사 등록 초록 확인, 2026-10-11 원문 PDF 확인, 서지는 Crossref·OpenAlex 대조) — 저자 소속 National Kaohsiung University of Science and Technology. 304 스테인리스 판(60 × 20 × 1 mm)을 연마·아세톤 세정한 뒤 실레인 A174 0.5 % 용액에 30분 담가 전처리하고 Parylene C 10 µm를 증착. 황산구리(CuSO₄·5H₂O) 200 g/L·황산 60 g/L 도금액(표 II)에 60 °C로 담그고 전기화학 임피던스(EIS)로 용액 침투를 추적(시편 12개, 시점마다 3개 평가). 4시간째부터 용액이 막 안으로 확산하는 성분이 나타났고, 막 저항은 0.5시간 4.21 × 10⁶ Ω에서 66일 8.46 × 10³ Ω으로 떨어졌으며(표 III), 73일째 금속 표면의 두 번째 전기 이중층이 나타나 용액 도달을 확인. 저자들은 66–73일 사이를 침투 시점으로 보고 보수적으로 66일을 막 파괴 기준으로 삼았으며, 73.2일 시편에서 기포와 박리를 SEM으로 관찰(그림 6). ASTM F1980의 10 °C 규칙으로 가속 계수 11.3을 적용해 상온(25 °C) 약 2.04년으로 환산. 60 °C는 저자들이 적은 Parylene C 유리전이 범위(55–95 °C) 안이며, 저자들도 유리전이 이상의 시험은 수명 예측이 부정확할 수 있다고 밝힙니다. 상온 환산은 저자들의 가속 계수 가정이고, "두께를 10 µm 늘리면 수명이 약 2년 늘어난다"는 서술도 다른 두께를 시험하지 않은 저자들의 추정입니다. 황산 함유 도금액에 담근 결과이며, 할로겐 산·불산이 섞인 배기 응축액이나 기체 노출 조건은 시험하지 않았습니다.
자사 데이터
- (주)와인 자사 운영 기준 (2026-08) — Parylene C·N 상시 운영, 두께 0.5–50 µm(부식 환경 10–25 µm), 증착 속도 약 1.5–2.5 µm/hr, 마스킹 경계 약 100 µm, 60L · 300L · 1100L 챔버(표 3). 자사 설비 운영 기준이며 규격이 정한 값이 아닙니다.
