1분 요약 (Executive Summary)
- 구리 쿠폰의 부식률로 매기는 등급 — ISA-71.04는 부식성을 가스 이름이 아니라 구리 쿠폰에 한 달 동안 자란 부식막 두께를 기준으로 G1–GX 네 등급을 매깁니다(참고자료 1). 사양서에 "H₂S 환경" 대신 "G3 환경"이라고 적으면 검토가 빨라집니다.
- 은 쿠폰으로 보완하는 구리 쿠폰 — ASHRAE 백서는 구리가 염소에 민감하지 않고 습도에는 지나치게 민감하다고 명시하며, 은 쿠폰을 함께 노출하는 관행을 소개합니다(참고자료 1). 원 연구에서 구리는 염소만 있는 환경에서는 크게 반응했지만, 황 가스가 섞이자 그 반응이 가려졌습니다(참고자료 2).
- 코팅으로 낮아지지 않는 등급 — 등급은 부품이 아니라 부품이 놓인 공기의 속성입니다. 코팅은 등급을 낮추지 않고, 같은 등급에서 부품 표면이 버티는 조건을 바꿉니다.
- 수치가 없는 H₂S 자료 — Parylene D의 H₂S 배리어 능력이 더 강하다는 정성 서술만 있고 수치는 없습니다(참고자료 7). (주)와인은 D를 상시 운영하지 않아, H₂S가 주된 부식 원인이라면 Parylene 종류 협의부터 시작합니다(참고자료 10).
- 응축 액막으로 보는 산성 가스 — 염소와 산성 가스는 투과도가 아니라 표면에 맺히는 응축 액막으로 접근합니다. 공개 표에 없는 화학종이면 농도·상시 온도·접촉 시간까지 정해 시편으로 확인합니다.

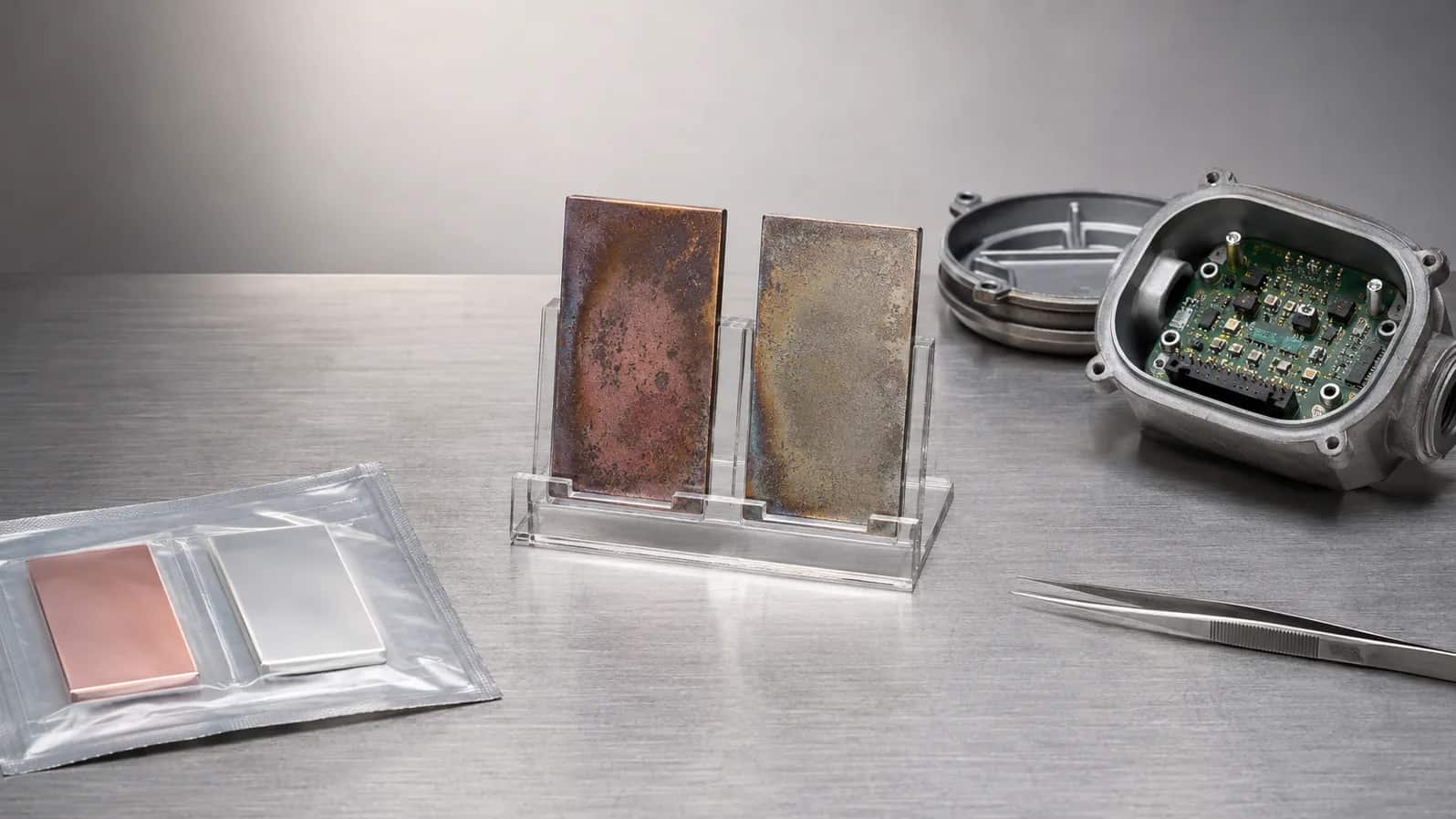

투명 파우치 안의 구리·은 쿠폰은 분홍빛 구리색과 흰 은색으로 균일하지만, 노출을 마친 쿠폰에는 갈색 얼룩과 누런 막이 번져 있습니다. 화학플랜트 계장 부품을 이야기할 때는 H₂S(황화수소), 염소, 산성 가스 같은 가스 이름이 먼저 나옵니다. 그러나 계장·제어 장비의 환경을 규정하는 규격은 가스 이름이 아니라 금속 쿠폰이 한 달 동안 얼마나 부식되는지로 등급을 나눕니다.
Parylene(파릴렌) 코팅은 그 등급을 낮추지 않습니다. 코팅이 맡는 것은 같은 등급의 환경에서 함체 안 기판 표면이 버티는 조건이고, 환경 자체를 바꾸는 일은 여과·밀폐·배치가 맡습니다. 코팅을 검토하기 전에 환경을 등급으로 적는 방식부터 맞춰 두면 사양서가 짧아집니다.
화학플랜트 계장·센서 부품에 코팅을 검토하는 설계·품질 담당자를 위해, 환경 등급의 단위, 구리 쿠폰의 한계, 등급과 코팅의 관계, H₂S에 관한 공개 자료의 범위, 염소·산성 가스의 접근법, 코팅이 들어가는 면, 발주 전에 정할 항목을 차례로 정리합니다.
부식성 환경은 어떤 단위로 등급이 매겨지는가?
부식성 환경의 등급은 금속 쿠폰에 한 달 동안 자란 부식막의 두께로 매깁니다. 가스를 재는 대신 그 가스가 남긴 결과를 재는 방식입니다.
ISA-71.04의 반응성 모니터링
계장·제어 시스템의 공기 중 오염물 환경을 다루는 규격이 ANSI/ISA 71.04입니다. 제목은 "공정 측정·제어 시스템의 환경 조건: 공기 중 오염물"입니다(참고자료 1). 이 규격의 반응성 모니터링(Reactivity monitoring)에서는 구리 쿠폰을 환경에 한 달 노출합니다. 그 뒤 쿨로메트리 환원으로 부식 생성물의 두께와 화학종을 분석해 네 등급 중 하나로 분류합니다.
| 등급 | 구리 반응성 (Å/month) | 규격의 서술 |
|---|---|---|
| G1 온화 | 300 미만 | 부식이 장비 신뢰성을 좌우하는 요인이 되지 않을 만큼 충분히 관리된 환경 |
| G2 보통 | 300–1000 | 부식의 영향을 측정할 수 있고 신뢰성을 좌우하는 요인이 될 수 있는 환경 |
| G3 가혹 | 1000–2000 | 부식성 공격이 일어날 확률이 높은 환경 |
| GX 심각 | 2000 초과 | 특별히 설계·포장된 장비만 살아남을 것으로 예상되는 환경 |
표 1의 단위 Å/month는 한 달 동안 자란 부식막의 두께를 옹스트롬(Å)으로 나타낸 값입니다.
측정 대상이 하나인 체계
ISA-71.04 체계가 유용한 것은 측정 대상이 하나이기 때문입니다. 어떤 가스가 얼마나 있는지 일일이 재는 대신, 쿠폰 한 장이 그 환경의 결과를 한 값으로 요약합니다. 사양서에 "H₂S 환경" 대신 "G3 환경"이라고 적으면 검토가 빨라집니다.
구리 쿠폰만으로 충분한가?
충분하지 않습니다. 구리 쿠폰 하나로는 기체 오염과 습도의 몫을 나눌 수 없습니다. ASHRAE 백서는 구리 쿠폰만 쓰는 방식의 한계를 두 가지로 설명합니다. 하나는 구리가 염소에 민감하지 않다는 점이고, 다른 하나는 구리 부식이 상대습도에 지나치게 민감하다는 점입니다(참고자료 1).
염소는 많은 금속을 강하게 부식시키는 오염물입니다. 이 두 한계를 보완하려고 현장에서는 은 쿠폰을 함께 노출해 기체 오염과 상대습도의 몫을 나눕니다. 성적서를 받을 때도 어느 쿠폰으로 얻은 값인지 확인해야 합니다.
염소 반응을 가리는 황 가스
"구리는 염소에 민감하지 않다"는 문장은 백서의 서술이며, 백서는 이 문장에 근거 문헌을 달지 않았습니다. 백서가 다른 대목에서 인용하는 Rice 등의 1981년 연구를 원문으로 보면 사정이 더 분명해집니다. 염화수소나 염소만 넣은 실험실 환경에서는 구리의 부식 속도가 그 분압이 오를수록 크게 늘었습니다.
이산화황·황화수소 등을 함께 넣은 혼합 환경에서는 염소의 영향이 거의 보이지 않았습니다. 저자들은 고농도의 황 가스가 부식을 주도했거나 염소의 영향을 가렸을 수 있다고 봅니다. 은은 염소만 있는 환경에서 가장 민감했습니다(참고자료 2). 구리가 염소에 반응하지 않는 것이 아니라, 황 가스가 섞인 실제 환경에서 구리 쿠폰이 염소를 잘 드러내지 못한다고 읽는 편이 정확합니다.
습도에 덜 민감한 은
습도 쪽 차이는 원문에서 더 분명합니다. 구리의 부식 속도는 상대습도가 오를수록 지수적으로 커졌지만, 은의 부식 속도는 습도에 좌우되지 않았습니다. 저자들은 이 차이로 은의 실내 부식 속도가 실외와 비슷하거나 더 빠르기도 한 이유를 설명합니다(참고자료 2). 은 쿠폰을 함께 노출해 습도의 몫을 걸러 내는 관행이 이 결과와 맞습니다.
Graedel은 1992년 개관에서 은의 대기 부식도 표면에 흡착된 얇은 물막 안에서 일어난다고 정리합니다. 상대습도가 오를수록 은 부식이 늘어난다는 연구도 여럿이라고 밝힙니다(참고자료 3). 백서도 은을 "습도 의존성이 더 작다"고 서술합니다(참고자료 1). 은은 습도와 무관한 것이 아니라 구리보다 덜 민감하다고 읽는 편이 맞습니다.
실제 고장과 맞닿은 은 부식률
백서에는 부식 관련 하드웨어 고장이 보고된 곳과 그렇지 않은 곳을 비교한 조사도 실려 있습니다. 조사는 은 부식률이 구리 부식률보다 기체 오염의 신뢰성 영향을 더 잘 나타내는 지표라고 결론짓습니다. 고장이 보고된 환경의 은 부식률은 약 200 Å/month를 넘었고, 보고되지 않은 환경은 그 아래였습니다. 구리 부식률은 두 집단이 겹쳤습니다(참고자료 1).
백서의 조사 결과는 IBM의 개인 서신을 인용한 것이어서 공개 논문으로는 확인할 수 없습니다. 같은 IBM의 Singh 등은 2024년 개관에서 RoHS 시행 뒤 20년 동안의 데이터센터 하드웨어 고장을 정리했습니다. 단선의 가장 흔한 원인은 표면실장 저항의 은 단자 부식이었고, 공기의 부식성은 주로 황 계열, 일부는 염소 계열 가스에서 온다고 밝힙니다(참고자료 4). 은이 실제 고장과 맞닿아 있다는 점은 공개 자료로도 확인되는 셈입니다.
은 부식층의 화학과 접점 저항
은이 황과 염소를 함께 드러내는 이유는 은 부식층의 화학에 있습니다. Graedel은 실내 은 부식층에서 가장 흔한 광물이 황화은(Ag₂S)이고, 그보다 적지만 여러 연구진이 염화은(AgCl)도 검출했다고 정리합니다. 주된 원인 물질은 황화수소·황화카르보닐·입자상 염화물과 아마도 염화수소이며, 이들은 중간 이상의 습도에서 작용합니다. 은은 대부분의 금속과 달리 실외보다 실내에서 더 빨리 부식되는 경우가 많고, 예외로 꼽히는 것이 부식성이 강한 산업 환경입니다(참고자료 3).
계장 부품과 직접 관련된 결과도 Graedel의 개관에 있습니다. 현장에 노출된 은 접점은 많은 장소에서 몇 년 사이 접촉 저항이 다섯에서 여섯 자릿수 커졌습니다. 황화물 막은 고르게 자라기보다 금 표면 위로 번져 나가는 경향이 있었습니다(참고자료 3). 커넥터 접점처럼 코팅에서 빼는 면이 이 부식에 그대로 노출된다는 뜻입니다.
염소가 있는 공정이라면 은 쿠폰 결과까지 사양서에 반영해야 합니다. 구리 쿠폰 결과만 받아 든 상태로 "G1이니 괜찮다"고 판단하면 염소 쪽이 검토에서 빠집니다.
등급은 코팅으로 낮출 수 있는가?
낮출 수 없습니다. 등급은 환경의 속성이기 때문입니다. 쿠폰이 재는 것은 부품이 아니라 그 부품이 놓인 공기입니다. 코팅을 해도 공기 중 H₂S와 염소의 농도는 그대로이고, 옆에 놓인 쿠폰은 같은 두께로 자랍니다.
코팅이 바꾸는 부품 표면의 조건
코팅이 하는 일은 같은 등급의 환경에서 부품 표면이 버티는 조건을 바꾸는 것입니다. 노출된 금속 위에 액막과 이온이 자리 잡는 경로를 좁히는 쪽이며, 환경 자체를 개선하는 쪽이 아닙니다. 두 일을 구분하지 않으면 사양서가 코팅에 환경 개선을 요구하게 됩니다. 코팅은 주어진 등급을 전제로 부품을 어떻게 지킬지에 답하는 수단입니다.
등급을 낮추는 여과·밀폐·배치
등급을 낮추는 수단은 기체상 여과(Gas-phase filtration)와 밀폐, 설치 위치 변경입니다. 등급과 부품 보호는 서로 다른 층의 항목이므로 사양서에서도 줄을 나눠 적어야 합니다. 같은 이유로 "코팅으로 G3를 G1로 만들어 달라"는 요구는 (주)와인이 받을 수 없습니다. 등급을 낮추려면 여과·밀폐·배치를 바꿔야 하고, 그 판단은 플랜트 설계의 몫입니다.
H₂S에 관해 Parylene 자료는 무엇을 말하는가?
Parylene 자료에는 Parylene D가 H₂S에 유리하다는 정성 서술만 있고, 수치는 없습니다. 재료 공급사의 개요 문단은 Parylene D의 물성이 Parylene C와 비슷하되, 약간 더 높은 사용 온도와 강화된 H₂S 배리어 능력이 더해진다고 설명합니다(참고자료 7). Parylene D는 계열 안에서 H₂S와 관련해 이름이 나오는 유일한 종류입니다. 이 한 문장이 계열 자료가 H₂S에 관해 말하는 전부입니다.
공개 배리어 표에 없는 H₂S
H₂S 투과도나 노출 시험 결과는 공개 배리어 표에 실려 있지 않습니다. 이 표가 싣는 기체는 질소·산소·이산화탄소·수소 네 가지뿐입니다. 표의 구성과 부식성 가스가 왜 그 표에 없는지는 가스 배리어 데이터에 정리했습니다.
정리되는 중인 황 환경 시험법
코팅을 황 환경에서 평가하는 방법도 아직 정리되는 중입니다. 코팅 공급사 소속인 Allen과 Kinner는 타이어·식품·제지·석유가스·하수처리 현장에서 컨트롤러와 센서의 고장이 늘었다고 보고합니다. 저자들은 그 상당수를 부식 생성물이 표면을 따라 번지는 황화물 크리프 부식으로 분석합니다.
업계는 그동안 ppb 수준의 황화수소·이산화황·질소산화물·염소를 섞은 혼합 부식가스(MFG) 시험으로 코팅의 보호 성능을 평가해 왔습니다. 저자들은 이 시험의 장비가 까다롭고 기간이 길어, 황 분말(Flowers of sulfur) 환경에서 표면절연저항을 재는 방법을 탐색 단계의 대안으로 제시합니다. 3차원 회로 기판에서는 코팅의 두께와 모서리 피복이 성능을 정한다고도 강조합니다(참고자료 5). Allen과 Kinner의 자료도 Parylene의 H₂S 수치를 제시하지는 않습니다.
Parylene C 단독 시편이 빠진 혼합 가스 시험
재료 공급사의 학회 발표에도 혼합 부식가스 시험이 하나 실려 있습니다. 염소·황화수소·이산화질소·이산화황을 섞은 환경에 21일 노출한 시험입니다. 시편은 무코팅 대조와 산화알루미늄 원자층 증착(ALD) 막 10 nm 위에 Parylene C 5·10 µm를 쌓은 적층뿐입니다. 결과는 0일과 21일 사진을 나란히 놓은 비교입니다(참고자료 8).
Parylene C만 입힌 시편은 이 시험에 들어가지 않았고, 수치 판정도 없습니다. 공개된 혼합 가스 자료에서도 Parylene 단독 막의 H₂S 성능은 비어 있는 셈입니다.
(주)와인의 Parylene D 운영
(주)와인이 상시 운영하는 Parylene 종류는 Parylene C와 N이며, D는 사양 협의 대상입니다(참고자료 10). H₂S가 주된 부식 원인인 부품이라면 공개 자료가 H₂S 배리어를 언급한 유일한 종류가 상시 운영 품목이 아니라는 뜻입니다. 조건을 먼저 알려 주시면 Parylene 종류 협의부터 시작합니다.
염소와 산성 가스는 어떻게 접근하는가?
염소와 산성 가스는 투과도가 아니라 표면에 무엇이 맺히는지로 접근합니다. 부식성 가스 환경에서 부품을 공격하는 것은 막을 지나가는 기체보다 온도가 내려간 표면에 응축해 남는 액막입니다. 그 액막의 화학종과 농도, 상시 표면 온도가 조건을 정합니다. 가스 이름보다 상시 표면 온도를 먼저 확인하는 이유입니다.
같은 가스라도 표면 온도가 다르면 결과가 달라지는 구조는 공정 가스 부식과 매칭에 실측표와 함께 정리했습니다.
염산·황산이 실린 공개 내화학성 자료
공개 내화학성 자료가 시험한 시약은 알코올·에스터·케톤·탄화수소 등 유기 용제와 수산화나트륨·수산화암모늄, 그리고 염산·황산·질산·크롬산입니다(참고자료 9). 염산과 황산이 목록에 있다는 점은 산성 응축 조건을 검토할 때 출발점이 됩니다. 다만 목록에 있다고 해서 그 부품의 조건까지 같은 것은 아닙니다. 공개 내화학성 자료의 출처와 표를 읽는 방법은 내화학성 표 읽는 법에 정리했습니다.
같은 자료에서 기재에서 떼어 낸 Parylene C 단독 필름은 상온의 진한 염산(37 %)과 황산(95–98 %)에서 두께가 각각 0.0 %, 0.4 % 늘었습니다. 75 °C에서는 4.1 %, 5.1 % 늘었습니다(참고자료 9). 같은 산이라도 온도가 오르면 결과가 달라지므로, 응축액의 온도도 함께 적어야 합니다.
표에 없는 화학종의 시편 확인
표에 없는 화학종이라면 시편으로 확인하는 절차가 답입니다. 화학종과 농도, 상시 온도, 접촉 시간이 정해지면 그 조건에 시편을 노출해 외관과 밀착을 확인합니다. 공개 표의 숫자를 옮겨 적는 것보다 시편 결과가 더 나은 판단 근거입니다.
기재에 붙은 막도 시간이 지나면 용액이 스며듭니다. 304 스테인리스에 입힌 Parylene C 10 µm를 황산이 든 60 °C 황산구리 도금액에 담근 연구에서는 4시간째부터 용액이 막 안으로 스며들기 시작해, 66–73일째에 금속 표면까지 닿았습니다(참고자료 6). 접촉 시간을 조건에 넣는 이유입니다.
계장 부품에서 코팅은 어느 면에 들어가는가?
계장 부품에서 코팅이 들어가는 면은 함체가 아니라 함체 안쪽 보드이고, 센서 감지면은 제외합니다. 플랜트 계장은 트랜스미터·검지기·컨트롤러처럼 함체 안에 회로가 들어 있고, 코팅이 들어가는 자리는 그 회로 표면입니다. 부위별 구분은 표 2에 정리했습니다.
도장이 맡는 함체와 코팅이 맡는 보드
안쪽 보드는 도장으로 다룰 수 없는 부품이어서 표면을 손볼 수단이 코팅뿐입니다. 함체는 재질과 도장이 이미 그 일을 맡고 있습니다. 측정 대상과 접촉해야 하는 감지면은 막이 올라가면 응답이 달라지므로 코팅에서 뺍니다.
| 부위 | 코팅 | 이유 |
|---|---|---|
| 트랜스미터·컨트롤러 내부 보드 | 대상 | 응축·오염에서 표면 누설 억제 |
| 가스 검지 소자 감지면 | 제외 | 측정 대상과 접촉 필요 |
| 커넥터 접점·단자대 | 제외 | 전기 접촉면 |
| 케이블 글랜드 나사부 | 제외 | 체결·실링면 |
| 함체·브래킷 | 제외 | 재질과 도장이 맡는 영역 |
표 2의 실제 경계는 도면과 설치 위치에 따라 달라집니다.
밀폐 함체 안의 결로
함체가 밀폐되어 있어도 온도 변화가 있으면 안에서 물이 맺힐 수 있습니다. 방수 등급이 그 경로를 막지 못하는 근거는 배터리 팩 BMS 보드 코팅에 규격 원문으로 정리했습니다. 부식성 가스와 결로가 함께 있는 환경이라면 두 조건을 같이 적어 주십시오.
발주 전에 무엇을 정해야 하는가?
환경 등급·화학종과 농도·상시 표면 온도·결로 조건·마스킹 제외 면 다섯 항목을 적으면 검토가 시작됩니다. 앞의 세 항목이 없으면 가장 가혹한 등급과 가장 낮은 표면 온도를 가정하게 됩니다.
- 환경 등급 — G1–GX 중 어느 등급인지, 구리·은 어느 쿠폰의 값인지.
- 화학종과 농도 — H₂S·염소·산성 가스 중 무엇이 주된 부식 원인인지.
- 상시 표면 온도 — 응축 여부를 정하는 값입니다.
- 결로 조건 — 함체 안 온도 변화가 있는지.
- 마스킹 제외 면 — 감지면, 커넥터 접점, 글랜드 나사부.
등급 값이 없을 때의 출발점
등급을 이미 측정해 두셨다면 그 값이 가장 빠른 출발점입니다. 측정 전이라면 화학종과 농도로 대신하되, 표면 온도를 함께 적어 주십시오. 응축 조건이 결과를 정하기 때문입니다. 환경 등급 측정은 고객사나 전문 업체가 맡습니다.
(주)와인이 제공하는 것과 제공하지 않는 것
(주)와인이 제공하는 것과 제공하지 않는 것은 표 3에 정리했습니다.
| 항목 | 내용 |
|---|---|
| 두께 운영 범위 | 0.5–50 µm |
| 마스킹 경계 정밀도 | 약 100 µm |
| 운영 Parylene 종류 | Parylene C · N 상시 (D · HT는 사양 협의) |
| 제공하는 것 | 두께·외관·밀착 데이터, 조건별 시편 확인, 마스킹 도면 검토 |
| 제공하지 않는 것 | 환경 등급 판정, 쿠폰 노출 시험, H₂S·염소 투과 수치 보증 |
표 3은 2026년 8월 기준 (주)와인 자사 운영 기준(참고자료 10)이며, 규격이 정한 값이 아닙니다.
핵심 요약
- 구리 쿠폰의 부식률로 매기는 등급 — 등급은 G1(300 미만)·G2(300–1000)·G3(1000–2000)·GX(2000 초과) 네 단계이며, 단위는 한 달 동안 자란 부식막 두께(Å/month)입니다(참고자료 1). 가스를 재는 대신 그 가스가 남긴 결과를 한 값으로 요약하는 방식입니다.
- 은 쿠폰으로 보완하는 구리 쿠폰 — 고장 보고 여부를 비교한 조사에서 은 부식률이 신뢰성 영향을 더 잘 나타내는 지표로 보고됐습니다(참고자료 1). 구리 쿠폰 결과만으로 "G1이니 괜찮다"고 판단하면 염소 쪽이 검토에서 빠집니다.
- 코팅으로 낮아지지 않는 등급 — 등급을 낮추는 수단은 여과·밀폐·배치이며, 그 판단은 플랜트 설계의 몫입니다. "코팅으로 G3를 G1로 만들어 달라"는 요구는 (주)와인이 받을 수 없습니다.
- 수치가 없는 H₂S 자료 — 혼합 부식가스 공개 자료에도 Parylene C만 입힌 시편은 없어, Parylene 단독 막의 H₂S 성능은 비어 있습니다(참고자료 8). (주)와인은 Parylene D를 상시 운영하지 않으므로 종류 협의가 먼저입니다(참고자료 7 · 10).
- 응축 액막으로 보는 산성 가스 — Parylene C 단독 필름의 팽윤은 같은 산에서도 상온보다 75 °C에서 커졌으므로, 응축액의 온도와 접촉 시간을 함께 적어야 합니다(참고자료 9). 코팅이 들어가는 자리는 함체가 아니라 안쪽 보드이며, 센서 감지면은 마스킹으로 뺍니다.
(주)와인은 고객사 계장 부품의 환경 등급, 화학종과 표면 온도, 결로 조건을 함께 보고 맞는 Parylene 종류와 두께, 마스킹 경계를 제안합니다.
이 글의 용어 풀이 (4)
쿠폰(Coupon) — 환경에 놓아 두고 부식 정도를 재는 얇은 금속 조각입니다. 구리와 은을 함께 놓아 기체 오염과 습도의 몫을 나눕니다.
쿨로메트리 환원(Coulometric reduction) — 쿠폰에 자란 부식막을 전기로 되돌리면서, 들어간 전하량으로 두께와 화학종을 알아내는 분석법입니다.
응축 액막 — 차가워진 표면에 기체가 액체로 맺혀 남는 얇은 층입니다. 부식성 가스 환경에서 실제로 금속을 공격하는 것이 이 층입니다.
트랜스미터 — 센서가 읽은 값을 표준 신호로 바꿔 제어실로 보내는 계장 기기입니다. 함체 안에 회로가 들어 있습니다.
환경 등급·화학종과 농도·상시 표면 온도·결로 조건·마스킹 제외 면 다섯 항목을 적어 보내 주시면 코팅 범위와 시편 확인 계획을 검토해 회신드립니다. 일반 준비 사항은 견적 요청 체크리스트에 정리했습니다. 문의하기 · 산업용 적용 분야 보기
참고자료
번호는 성격별로 묶어 매겼습니다(기술 백서 → 학술 문헌 → 제조사 기술자료 → 자사 데이터). 학술 6과 제조사 9는 각각 스테인리스 위 막의 황산구리 침지, 단독 필름의 산 침지 결과이며, 부식성 가스 노출 시험이 아닙니다. 본문 괄호 안의 번호가 아래 목록의 번호와 같습니다. 이 글은 특정 환경 등급에서의 코팅 성능을 수치로 보증하지 않습니다. 이 글은 등급 체계가 무엇을 재는지와, 그 체계 안에서 코팅이 맡는 자리를 나눠 설명합니다. ISA-71.04의 등급 정의는 원문이 아니라 참고자료 1의 백서가 옮긴 서술을 따랐습니다.
기술 백서
- ASHRAE Technical Committee 9.9, 2011 Gaseous and Particulate Contamination Guidelines for Data Centers, American Society of Heating, Refrigerating and Air-Conditioning Engineers, 2011. ASHRAE가 공개한 PDF로 확인했습니다. https://www.ashrae.org/file%20library/technical%20resources/publication%20errata%20and%20updates/2011-gaseous-and-particulate-guidelines.pdf (2026-08-29 확인) — 이 백서가 인용하는 원 규격은 ANSI/ISA 71.04-1985, "Environmental Conditions for Process Measurement and Control Systems: Airborne Contaminants"(Instrumentation, Systems, and Automation Society)입니다. 백서의 서술: ISA-71.04가 규정하는 반응성 모니터링은 구리 쿠폰을 한 달 노출한 뒤 쿨로메트리 환원으로 부식 생성물의 두께와 화학종을 분석해 네 심각도 등급으로 분류하는 방법이며, Table 2가 G1 온화(300 Å/month) · G2 보통(300–1000) · G3 가혹(1000–2000) · GX 심각(2000 초과)과 각 등급의 서술을 싣습니다. 구리 쿠폰만 쓰는 방식의 두 가지 한계 — 구리가 염소에 민감하지 않다는 점과 구리 부식이 상대습도에 지나치게 민감하다는 점 — 을 밝히고, 은 쿠폰을 함께 노출해 기체 오염과 상대습도의 기여를 나누는 것이 통상적 관행이 되었다고 서술합니다. 부식 관련 고장이 보고된 환경의 은 부식률은 약 200 Å/month를 넘고 보고되지 않은 환경은 그 아래이며 구리는 두 집단이 크게 겹친다는 조사 결과, 그리고 은 부식률이 더 나은 지표라는 결론(Singh 외 2009 인용)도 함께 실려 있습니다. H₂S(황화수소)가 전자장비 부식을 일으키는 가장 흔한 가스 중 하나라는 서술(Rice 외 1981 인용). 이 백서의 적용 대상은 데이터센터이며, 이 글은 ISA-71.04 등급 체계의 정의와 쿠폰 방법 서술만 인용했습니다. ISA-71.04 원문은 유료이며 이 글이 직접 확인하지 않았습니다. 백서의 "구리는 염소에 민감하지 않다"는 문장에는 인용 문헌이 달려 있지 않고, 은 부식률 조사의 출처인 Singh 외 2009는 백서 참고문헌에 "IBM Corporation. Private communication."으로 적힌 비공개 자료입니다(2026-10-13 원문 PDF 재확인).
학술 문헌
- Rice, D. W., Peterson, P., Rigby, E. B., Phipps, P. B. P., Cappell, R. J. & Tremoureux, R., "Atmospheric Corrosion of Copper and Silver", Journal of The Electrochemical Society 128(2), 275–284, 1981. https://doi.org/10.1149/1.2127403 (2026-10-13 원문 확인) — 저자 전원 IBM 소속. 실험: 정제한 공기에 SO₂·NO₂·H₂S·Cl₂·HCl·NH₃·O₃를 정해진 미량으로 넣은 실험실 환경에서 구리·은의 무게 증가로 부식 속도 측정, 오염물 시험은 70 % RH·25 °C. 상대습도(그림 2): 구리의 부식 속도는 상대습도에 강하게 의존해 환경 A에서 r = 0.042 exp(4.6RH)(상관계수 0.97), 은은 습도에 의존하지 않으며 이로써 은의 실내외 부식 속도가 비슷한 이유를 설명. 산성 염소 가스(그림 7): HCl 또는 Cl₂ 단독 환경에서 구리의 부식 속도는 분압이 오를수록 크게 증가(분압의 0.63제곱), 혼합 기준 환경 M에서는 영향이 거의 관찰되지 않았고 고농도 SO₂·H₂S가 과정을 지배하거나 Cl₂의 영향을 가렸을 수 있다는 해석. 은은 Cl₂ 단독 환경에서 가장 민감(분압 지수 1.01, 다른 두 환경 0.17). 요약: 구리 부식은 SO₂·H₂S·Cl₂·HCl·O₃, 은 부식은 H₂S·Cl₂·HCl·O₃ 농도의 영향을 받으며, 은은 실외보다 실내에서 더 빨리 부식되기도 함. 참고자료 1이 인용하는 원 문헌입니다.
- Graedel, T. E., "Corrosion Mechanisms for Silver Exposed to the Atmosphere", Journal of The Electrochemical Society 139(7), 1963–1970, 1992. https://doi.org/10.1149/1.2221162 (2026-10-13 원문 확인) — 저자 소속 AT&T Bell Laboratories. 초록: 은 부식층에서 가장 흔히 보고되는 광물은 황화은(acanthite, Ag₂S)과 염화은(chlorargyrite, AgCl)이며, 주된 원인 물질은 H₂S·COS·입자상 염화물과 아마도 HCl로 모두 중간 이상의 습도에서 작용. 본문: 은 표면의 흡착 수분은 상대습도에 따라 늘어 10–20 °C·90 % RH에서 약 8분자층이며, 광범위한 연구가 상대습도가 오를수록 은 부식이 증가함을 보여 준다는 서술. 실내 노출 은 부식층에서 단연 가장 흔한 광물은 acanthite이고 chlorargyrite는 훨씬 적지만 여러 연구진이 검출. 은은 다른 금속과 달리 실내 부식이 실외보다 빠른 경우가 많으며 예외는 공격적인 산업 환경. 현장 노출 은 접점의 접촉 저항은 많은 장소에서 수년 사이 5–6자릿수 증가, 황화물 막은 금 표면 위로 번지는 경향. 문헌 개관이며, 은의 습도 의존성에 관해서는 참고자료 2(습도 비의존)와 다른 견해를 정리합니다.
- Singh, P., Palmer, L. & Fu, H., "Data Center Air Quality and Hardware Corrosion", Proceedings of SMTA Harsh Environments Conference 5(1), 2024. https://doi.org/10.37665/hayycbk29690 (2026-10-13 출판사 등록 초록 확인) — 초록: RoHS 시행 뒤 20년간 데이터센터 하드웨어 단선의 가장 흔한 원인은 표면실장 저항의 은 단자 부식, 단락은 크리프 부식과 이온 이동. 공기의 부식성은 주로 황 계열, 일부 염소 계열 가스에서 옴. IBM의 20년 경험을 정리한 학회 발표이며 초록에 있는 내용만 인용했습니다.
- Allen, C. & Kinner, P., "Conformal Coating Protection vs Flowers of Sulfur Testing; The Logical Next Stage?", Proceedings of SMTA Harsh Environments Conference 5(1), 2024. https://doi.org/10.37665/haawqbs88189 (2026-10-13 출판사 등록 초록 확인) — 초록: 타이어·식품·제지·석유가스·하수처리 현장의 컨트롤러·센서 고장 증가와 황화물 크리프 부식, ppb 수준 H₂S·SO₂·NOx·Cl₂의 혼합 부식가스(MFG) 시험의 어려움, 황 분말(FoS) 환경에서의 표면절연저항 시험을 탐색적으로 제시, 3차원 기판에서 코팅 두께와 모서리 피복의 중요성. 저자는 코팅 공급사(MacDermid Alpha Electronics Solutions) 소속이며, 초록에 있는 내용만 인용했습니다.
- Chung, C.-H. & Kuo, W.-C., "Anti-corrosion application of parylene C film for stainless steel fasteners in electroplating industry", AIP Advances 14(3), 035250, 2024. https://doi.org/10.1063/5.0198113 (2026-10-12 원문 PDF 확인, CC BY 4.0 공개) — 저자 소속 National Kaohsiung University of Science and Technology. 시편: 304 스테인리스 60 × 20 × 1 mm, 연마·아세톤 세정 뒤 A-174 실란 0.5 % 용액에 30분 침지해 접착을 보강하고 Parylene C 10 µm 증착(두께는 촉침식 단차계로 확인). 용액(Table II): 황산구리 오수화물 200 g/L + 황산 60 g/L의 도금액, 60 °C. 시편 12개를 담그고 시점마다 3개씩 꺼내 0.1 Hz–100 kHz 전기화학 임피던스(EIS)로 평가. 결과: 침지 0.5시간의 막 저항은 약 4.2 × 10⁶ Ω이며, 4시간째부터 Nyquist 선도에 확산(Warburg) 성분이 나타나 용액이 막 안으로 스며들기 시작. 73.2일째에 두 번째 반원이 나타나 용액이 금속 표면에 닿은 것으로 판정했고, 66일과 73일 사이이므로 보수적으로 66일을 막 파괴 기준으로 삼음. 73.2일 시편은 SEM에서 막 박리를 확인. 저자들은 ASTM F1980의 10 °C 규칙으로 가속 계수 11.3을 구해 25 °C에서 약 745.8일(2.04년)로 환산하고, 두께를 10 µm 늘리면 수명이 약 2년 늘 것이라고 추정. 시험한 조건은 한 두께(10 µm)·한 온도(60 °C)뿐이어서, 상온 환산과 두께별 수명 연장은 저자들이 가정에 기대어 추정한 값이며 시험으로 확인한 값이 아닙니다. ASTM F1980은 원래 의료기기 멸균 포장의 가속 노화 지침입니다. 부식성 가스·응축 액막이나 회로 기판 위 막은 시험하지 않았습니다.
제조사 기술자료
- Specialty Coating Systems, SCS Parylene Properties, 2018. https://scscoatings.com/parylene-coatings/properties/ · 본문 확인은 공개 미러본 https://nrf.aux.eng.ufl.edu/_files/documents/176.pdf (2026-08-29 확인) — 계열 소개 문단: Parylene D는 Parylene N 다이머와 같은 원료에서 방향족 수소 두 개를 염소로 치환해 만들며, Parylene C와 물성이 비슷하되 약간 더 높은 사용 온도를 견디는 능력과 H₂S에 대한 강화된 배리어 능력이 더해진다는 서술. 정성 서술이며 H₂S 투과도 수치는 제시되지 않습니다. Table 3의 기체 투과도는 질소·산소·이산화탄소·수소 네 가지만 싣습니다. 재료 공급사가 발행한 이해관계 있는 1차 자료입니다.
- Kumar, R. & Sawada, S., "Atomic Layer Deposition + Parylene Conformal Nanocoatings for Robust Corrosion Protection of Electronics", IMAPSource Proceedings 2024(DPC), 2025(IMAPS 20th Device Packaging Conference 2024 발표 자료). https://doi.org/10.4071/001c.129018 (2026-10-13 원문 PDF 확인, 서지는 Crossref 대조) — 저자 소속 Specialty Coating Systems(미국)·Daisan Kasei(일본). 초록: 염소(Cl₂)·황화수소(H₂S)·이산화질소(NO₂)·이산화황(SO₂) 혼합 가스(MFG) 시험을 21일 수행. 슬라이드 22–25: 시험 기관 Battelle, 무코팅 대조와 ALD 산화알루미늄 10 nm + Parylene C 5·10 µm 적층 시편의 0일·21일 사진 비교. Parylene C 단독 시편은 MFG 시험에 넣지 않았고 수치 판정이 없으며, 슬라이드 22의 시험 조건은 그림 속 글자여서 확인하지 못했습니다. 재료 공급사가 발표한 이해관계 있는 자료입니다.
- Solvent Resistance of Parylenes C, N, D, Technology Letter #10, Revised 05-85. https://vp-sci.com/wp-content/uploads/Solvent_Resistance-of-Parylenes-C-N-D.pdf (2026-10-13 원문 PDF 확인) — 시험 시약: 유기 용제(알코올·케톤·지방족·방향족 탄화수소·염소계·헤테로고리 염기·불소계 용제), 무기 시약(탈이온수, 수산화나트륨·수산화암모늄 10 %, 비산화성 산 염산·황산과 산화성 산 질산·크롬산의 농축·10 % 용액). 시편은 유리에서 떼어 낸 0.5–1.5 mil 단독 필름. Table III(상온 90분) Parylene C: 염산 37 % 0.0 %, 황산 95–98 % 0.4 %. Table IV(75 °C, 본문은 120분·초록은 90분으로 적음) Parylene C: 염산 37 % 4.1 %, 황산 95–98 % 5.1 %, 농축 산화성 산은 N·C를 심하게 열화. 무기 시약의 가역성은 확인하지 않았다고 원문이 밝힘. H₂S·염소 기체, HF, 기재에 붙은 막의 산 침지는 시험하지 않았습니다. 원문 면책 문구: 보증이나 진술이 아니며 사용자의 검토·조사·확인을 위한 자료. 재료 공급사 계열이 발행한 이해관계 있는 1차 자료이며 1985년 개정판입니다.
자사 데이터
- (주)와인 자사 운영 기준 (2026-08) — 두께 운영 범위 0.5–50 µm, 마스킹 경계 정밀도 약 100 µm, Parylene C·N 상시 운영(D·HT는 사양 협의), 화학 내성 요구 접수 시 화학종·농도·상시 온도·접촉 시간·기재 재질을 함께 수령, 조건이 정해지면 시편 노출 확인 제안. 자사 설비 운영 기준이며 외부 시험기관 성적서가 아닙니다. 환경 등급을 판정하지 않고, 쿠폰 노출 시험을 수행하지 않으며, H₂S·염소에 대한 투과 수치를 보증하지 않습니다.
