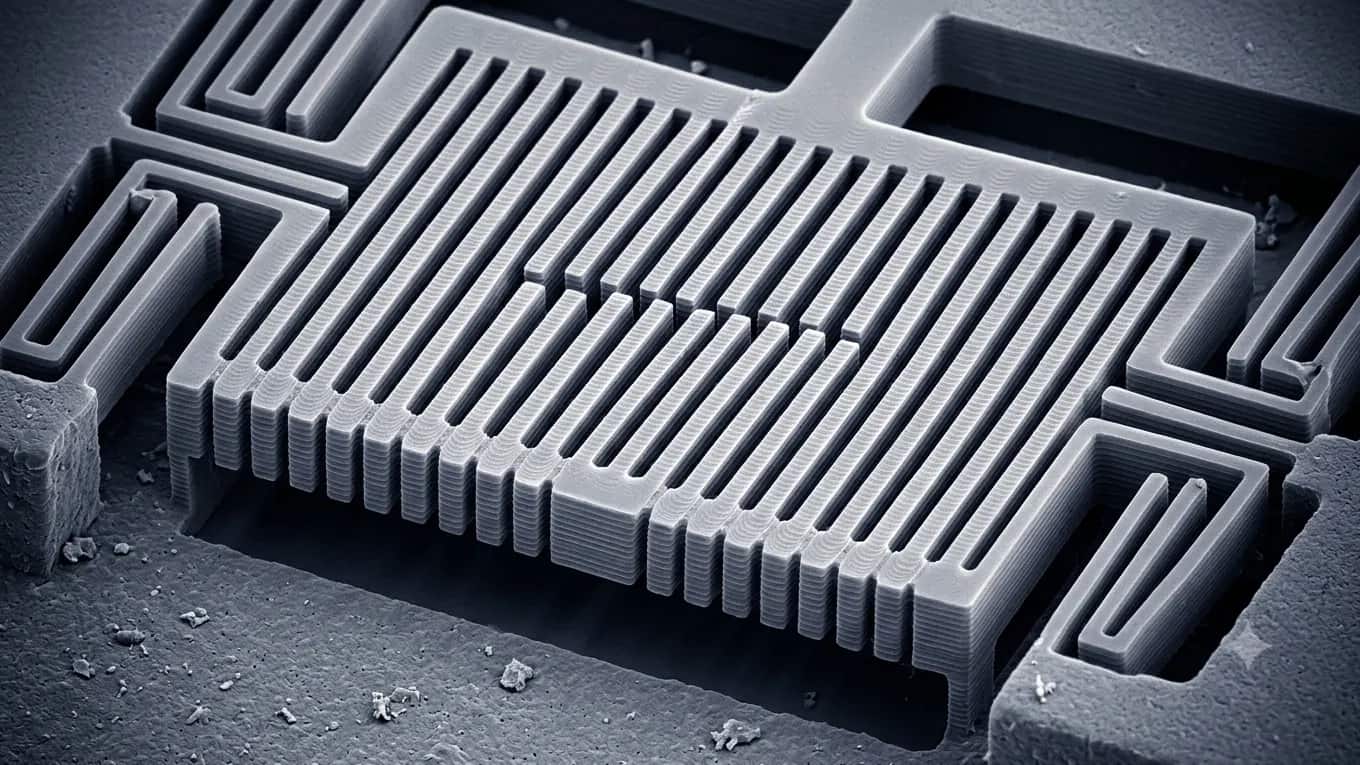

MEMS 센서 코팅 — 질량 부하·갭 감소와 공진 주파수

1분 요약 (Executive Summary)

• 주요 장점 — Parylene은 상온 진공에서 기체 상태로 증착(CVD)되므로 미세 가동 구조물을 밀거나 당기는 힘이 생기지 않고, 액상 공정에서 흔히 생기는 스틱션(고착)도 일어나지 않습니다.
• 질량 부하 — 구조물 표면에 코팅막의 질량이 더해지면서 공진 주파수가 낮아집니다. 두께 2 µm인 구조물 양면에 각각 0.5 µm를 코팅하면 하락 폭은 약 13.8 %로 계산됩니다.
• 갭 감소 — 빗살 전극처럼 서로 마주 보는 구조물 사이의 간격은 양쪽 벽면에 쌓인 두께의 합, 곧 코팅 두께의 2배(2t)만큼 좁아집니다.
• 종류 선택 기준 — 정전용량 감지 성능이 핵심이면 유전상수가 낮은 Parylene N을, 수분이나 화학물질 차단 성능이 최우선이면 Parylene C를 고릅니다.

MEMS 소자에 코팅을 검토할 때 먼저 떠오르는 걱정은 증착 중에 미세 구조물이 물리적으로 손상되지 않을까 하는 것입니다. Parylene(파릴렌) 코팅(개요)은 액상 단계를 거치지 않고 상온에서 곧바로 기상 증착되므로 이 걱정을 덜어 줍니다.

다만 공정 중 물리적 응력이 가해지지 않는다고 해서 소자의 고유 특성까지 그대로라는 뜻은 아닙니다.

MEMS·센서 코팅을 검토하는 설계·공정 담당자를 위해, 기상 증착의 특징과 액상 코팅이 맞지 않는 이유를 먼저 보고, 코팅이 공진 주파수와 구조물 사이 갭에 미치는 영향, Parylene N과 C의 선택 기준, 적용 전 확인 항목을 차례로 정리합니다.

MEMS·센서 Parylene 코팅이란 무엇인가?

MEMS·센서용 Parylene 코팅은 상온 진공 챔버 안에서 기체 상태의 단량체를 부품 표면에 직접 쌓아 미세 구조물을 감싸는 기술입니다. 액상 단계를 거치지 않으므로 코팅 중 미세 가동 구조물을 밀거나 당기는 힘이 생기지 않고, 건조 중 구조물이 기판에 들러붙는 스틱션(고착)도 일어나지 않습니다. Parylene은 상온에서 화학 기상 증착(CVD)으로만 증착되므로(Ortigoza-Diaz et al., 2018), 기판을 고온으로 가열할 때 생기는 열 응력도 피할 수 있습니다. 다만 상온에서 쌓은 막에도 잔류 응력은 남습니다(아래 「코팅 적용 전」 3번 항목).

대신 코팅 뒤 소자의 기계적·전기적 특성이 의도치 않게 바뀌지 않도록, 설계 단계에서 검토할 변수 세 가지가 남습니다. 세 변수의 영향은 모두 '코팅 두께'에 따라 달라집니다.

1. 질량 부하 — 가동 구조물 표면에 덧씌워지는 코팅막의 질량
2. 갭 감소 — 서로 마주 보는 미세 구조물 사이에서, 양쪽 면에 쌓인 막 두께만큼(2t) 좁아지는 간격
3. 열팽창 계수(CTE) 차이 — 반복적인 온도 변화, 곧 열사이클에서 실리콘 기판과 코팅막의 열팽창 차이로 생기는 응력

MEMS에 액상 코팅 대신 기상 증착이 필요한 이유는?

액상 코팅은 마르는 동안 표면장력이 미세 구조물을 기판 쪽으로 끌어당겨 들러붙게 하기 때문입니다. 표면 미세가공(Surface Micromachining) 구조에서는 이 표면장력이 모세관력(Capillary force)으로 작용해 구조물을 기판에 달라붙게 하며, 해제·건조 과정에서 생기는 이런 고착과 그 원인이 되는 표면력을 정리한 총설이 있습니다(Maboudian & Howe, 1997). 캔틸레버나 빗살 전극처럼 공중에 떠서 미세하게 움직여야 하는 가동 구조물이 이 힘으로 바닥에 영구히 붙으면 소자는 불량이 됩니다.

반면 Parylene 화학 기상 증착(CVD) 공정은 액상 단계를 거치지 않아 애초에 표면장력이 생길 여지가 없습니다. 원료가 진공 속에서 기체로 움직이므로 미세 구조물에 물리적인 무리를 주지 않고 코팅할 수 있습니다. 공정은 다음 세 단계로 진행됩니다.

1. 승화(Sublimation) — 고체 원료인 다이머를 기화시킵니다(Parylene C 기준 약 175 °C).
2. 열분해(Pyrolysis) — 다이머 기체가 약 690 °C의 고온 구간을 지나며 반응성이 높은 단량체 기체로 분해됩니다.
3. 증착(Deposition) — 수십 mTorr의 상온 진공 챔버로 들어간 단량체 기체가 부품 표면에 내려앉은 뒤, 그 자리에서 중합하며 막을 만듭니다.

온도와 압력은 Duke University SMIF의 장비 설정값입니다(참고자료 4). 각 단계의 원리는 Parylene CVD 증착 공정 3단계에, 액상 도포 결함과 기상 증착의 원리 차이는 컨포멀 코팅 공법 비교에 정리했습니다.

그렇다면 이렇게 입힌 막은 소자의 공진 주파수를 얼마나 바꿀까요?

코팅이 공진 주파수를 얼마나 낮추는가?

질량 부하만 따져 계산하면 0.5 µm 양면 코팅은 2 µm 실리콘 구조물의 공진 주파수를 약 13.8 % 낮추며, 구조물이 얇을수록 하락 폭이 더 커집니다. 공진 소자의 주파수 변화율은 1차 근사로 질량 변화율의 절반 크기이고 부호는 반대입니다(Δf/f ≈ −Δm/2m).

Parylene C의 밀도 1.289 g/cm³(SCS, 2018)와 실리콘의 밀도 2.329 g/cm³(일반 물성값)로 계산하면, 2 µm 두께의 실리콘 구조물 양면에 0.5 µm를 코팅할 때 전체 질량은 27.7 % 늘고 공진 주파수는 그 절반인 약 13.8 % 내려갑니다.

표 1은 실측값이 아니라 Δf/f ≈ −Δm/2m 1차 근사식으로 계산한 값입니다. 이 정도 하락이면 자이로스코프나 타이밍 공진기는 출력 신호에 직접 영향을 받으므로, 회로나 펌웨어에서 신호를 보정해 주지 않으면 정상 동작을 기대하기 어렵습니다.

설계 시 주의할 점 — 위 계산은 질량 변화만 반영했고, 코팅막이 더하는 강성과 감쇠는 넣지 않았습니다. 실제 구동에서는 막의 강성이 질량 효과와 반대 방향으로 작용해 주파수를 다시 끌어올릴 수 있으므로, 양산 사양을 확정하기 전에 시편을 만들어 직접 재 봐야 합니다.

관련 연구도 같은 방향을 보여 줍니다. 압전 초음파 트랜스듀서에 Parylene F-VT4를 0.6 µm부터 10.2 µm까지 올린 연구에서, 공진 주파수는 얇을 때 질량 효과로 내려가다가 어느 두께를 넘으면 강성 효과로 다시 올라갔습니다. 그 경계 두께는 소자 크기와 주변 매질(공기·물)에 따라 달랐습니다(참고자료 12). 두께 500 nm 질화규소 진동판에 Parylene을 0.5–20 µm 더한 다른 연구에서는 공진 주파수가 Parylene 층의 영향을 거의 받지 않았습니다(참고자료 13).

두 연구 모두 실리콘 빗살 구조를 대상으로 한 것이 아니므로 수치를 그대로 옮길 수는 없습니다. 다만 질량만 넣은 표 1의 계산값이 실제 하락 폭보다 클 수 있다는 점은 두 연구가 함께 시사합니다.

코팅막의 강성 자체도 고정값이 아닙니다. 두께 약 1.7 µm의 Parylene C 캔틸레버 배열을 공진시킨 시험에서 탄성률은 약 10–200 kHz 사이에 4.2 GPa에서 5.8 GPa로 약 33 % 올랐고, 같은 방식으로 잰 산화막 캔틸레버는 약 5 % 변하는 데 그쳤습니다(참고자료 14). 이 연구는 두께 20 µm 필름의 정적 인장값 2 GPa를 낮은 주파수 쪽 값으로 함께 써서, 저장 탄성률이 약 2 GPa에서 약 5.8 GPa로 바뀌는 전이를 각주파수 약 5 × 10⁴ rad/s(약 8 kHz) 부근으로 구했습니다. 표 2의 영률은 인장 시험값이므로, 이 전이보다 높은 주파수로 떨리는 구조물에서는 막이 그보다 단단하게 작용할 수 있습니다.

결국 막이 더하는 질량과 강성은 공진을 서로 반대 방향으로 밉니다. 기재 두께가 µm 단위에 불과한 MEMS 소자에서는 코팅막 두께도 같은 자릿수가 되므로 두 효과 모두 무시할 수 없습니다.

코팅하면 갭은 얼마나 줄어드는가?

Parylene은 서로 마주 보는 두 면에 같은 두께로 쌓이므로, 코팅 두께를 t 올리면 갭은 그 두 배인 2t 줄어듭니다.

예를 들어 빗살 전극 간격이 2 µm인 구조에 1 µm를 코팅하면 갭이 2 µm(2 × 1 µm)만큼 메워져 소자가 기계적으로 멈춥니다. 여기서 2t는 틈 입구를 기준으로 한 최댓값입니다. 깊고 좁은 틈 안쪽은 입구보다 얇게 쌓이므로(참고자료 7) 실제 감소량은 이보다 작을 수 있지만, 설계는 최댓값 기준으로 검토하는 편이 안전합니다.

기본 설계 규칙은 하나입니다. 기존 갭에서 코팅 두께의 2배(2t)를 뺀 값이, 소자의 정상적인 기계적 동작에 필요한 최소 간격보다 커야 합니다.

이 조건을 맞추기 어렵다면 코팅 두께 자체를 줄이거나, 해당 영역을 마스킹해 코팅에서 빼야 합니다. 다만 (주)와인의 마스킹 경계 정밀도는 약 100 µm라 수 µm 단위의 미세 갭만 골라 가리기는 어렵습니다. 웨이퍼 레벨 공정에서는 마스킹에 기대기보다 코팅 두께 설계로 푸는 편이 현실적입니다. 마스킹 지점 수가 단가에 미치는 영향은 코팅 비용 구조에 정리했습니다.

Parylene N과 C 중 무엇을 골라야 하는가?

정전용량 감지가 소자 성능의 핵심이면 Parylene N을, 수분·화학물질 차단성이 우선이면 Parylene C를 고릅니다.

• Parylene N — 유전상수가 낮아 전극을 덮어도 기생 정전용량 변화가 적습니다. 영률(Young's modulus)도 낮아 미세 가동 구조물에 전해지는 응력 부담이 덜합니다.
• Parylene C — 수분·가스·화학물질을 차단하는 성능이 Parylene N보다 높습니다.

표 2는 재료 공급사 SCS의 물성표(2018)에서 MEMS 설계에 쓰는 세 항목만 옮겼습니다. 영률은 원문의 psi 값(N 350,000·C 400,000)을 GPa로 환산했습니다. 네 종류 전체 수치는 Parylene 물성표에 출처와 함께 실었습니다.

온도 한계를 볼 때 주의할 점 — 허용 온도를 따질 때 흔히 잘못 쓰는 기준이 융점입니다. 실제 사용 한계 온도를 정하는 것은 융점이 아니라 공기 중 연속 사용 온도(Continuous service temperature)와 산화 열화입니다. 같은 SCS 자료에서 Parylene C는 융점이 290 °C지만 공기 중 연속 사용 온도는 80 °C이고, N은 융점이 420 °C로 더 높은데도 연속 사용 온도는 60 °C입니다(SCS, 2018). 산화방지제를 넣지 않은 Parylene C 단독 필름은 공기 중 150 °C에서 약 55시간 만에 파괴 기준에 닿았다는 연구도 있습니다(Grattan & Bilz, 1991). 유리전이온도(Tg)는 문헌마다 값이 크게 달라 설계 기준으로 쓰기 어렵습니다. 두 종류의 특징 비교는 Parylene C와 N 비교에 정리했습니다.

압력 센서나 온도 센서처럼 센서 다이가 측정 매질에 직접 닿는 구조라면 확인할 것이 하나 더 있습니다. 코팅막이 외부 매질을 차단하면서도 센서의 측정값을 바꾸지 않아야 하기 때문입니다. 두 조건을 함께 맞추는 방법은 압력·온도 센서 다이 코팅에 정리했습니다.

코팅 적용 전 무엇을 확인해야 하는가?

웨이퍼나 센서 다이는 한 번 코팅하면 되돌리기 어려우므로, 갭 여유, 목표 두께와 주파수 보정, 동작 온도 범위와 열팽창 세 가지를 도면 단계에서 확정해야 합니다. 시료가 전극에 직접 닿아야 하는 바이오센서라면, 전극 개구부를 어떤 공정으로 만들지 확인하는 항목이 하나 더 붙습니다(진단기기·바이오센서 코팅).

1. 갭 여유 — 마주 보는 미세 구조물 사이의 가장 좁은 갭에서 코팅 두께의 2배(2t)를 뺀 값이, 소자의 정상적인 기계적 동작에 필요한 최소 간격보다 큰지 확인합니다.
2. 목표 두께와 주파수 보정 — 공진형 소자는 질량 부하에 따른 주파수 하락 폭(표 1)을 회로나 펌웨어에서 미리 보정할 수 있는지 판단합니다. 코팅막이 더하는 강성과 감쇠가 함께 미치는 영향은 시편 실측으로 확인합니다.
3. 동작 온도 범위와 열팽창 — 실리콘의 열팽창 계수(CTE)는 300 K에서 약 2.6 ppm/K에 불과하지만(Okada & Tokumaru, 1984), Parylene C는 35 ppm/°C로 약 13배 큽니다(Coelho et al., 2023). 온도 편차가 크고 열사이클이 잦은 환경일수록 실리콘과 코팅막 계면에 쌓이는 응력을 검토해야 합니다. 실리콘 위 Parylene C 막의 잔류 응력은 대부분 이 열팽창 차이로 설명되며, 180 °C에서 열처리한 막은 응력이 항복강도(약 55 MPa)에 가까워져 멤브레인이 터졌다는 연구가 있습니다(참고자료 8). 열처리하지 않은 막(1 µm 열산화막 위 약 1.7 µm)도 SiO₂ 단층·Parylene C 단층·두 층을 겹친 캔틸레버의 곡률로 구한 잔류 응력이 균일 성분 10.8 MPa, 두께 방향 기울기 성분 1.9 MPa(여섯 구조 평균)였습니다(참고자료 14). 저자들은 이 균일 성분이 앞선 보고값(8.2·14.4 MPa)과 맞으며, 열처리한 막에서 보고된 20–50 MPa가 더 높은 것은 열처리 때문으로 보았습니다.

웨이퍼 레벨이 아니라 완성된 실장 기판 전체를 코팅하는 경우라면, 센서의 개구부(Port)를 마스킹해 내부 멤브레인의 질량 부하를 아예 피할 수 있습니다. 드론 비행 컨트롤러의 기압계 포트 방수 마스킹이 대표적인 예입니다(드론·UAV 방수 코팅).

핵심 요약

• 손상 없는 증착 — MEMS 소자에 Parylene을 코팅할 때의 장점은 증착 중 미세 구조물에 물리적 손상이나 스틱션(고착)을 남기지 않는다는 것입니다. 액상 단계가 없어 구조물을 끌어당기는 힘이 생기지 않습니다.
• 질량과 갭의 변화 — 대신 가동 구조물에 코팅막의 질량이 더해져 공진 주파수가 낮아지고, 마주 보는 구조물 사이의 갭은 코팅 두께의 2배(2t)만큼 좁아집니다. 막이 더하는 강성은 주파수 하락 폭을 줄이거나 반대로 끌어올릴 수 있으므로, 표 1의 계산값은 실측으로 확인해야 합니다.
• 설계 단계의 반영 — 질량 부하와 갭 감소는 구조물이 얇고 초기 갭이 좁을수록 크게 작용하므로, 초기 설계 단계부터 목표 코팅 두께와 갭 여유를 계산해 반영해야 합니다.
• 목적에 맞는 종류 선택 — 정전용량 감지 성능이 핵심이면 Parylene N을, 수분이나 화학물질 차단성이 우선이면 Parylene C를 고릅니다. 코팅의 온도 한계는 융점이 아니라 공기 중 연속 사용 온도와 산화 열화를 기준으로 판단합니다.

개발 중인 MEMS 소자의 구조물 두께·갭 치수·동작 온도 범위 세 항목을 알려 주시면 검토 후 맞는 Parylene 종류와 두께를 회신드립니다. 일반 준비 사항은 견적 요청 체크리스트에 정리했습니다.

문의하기 · 반도체·센서 적용 분야 보기 · 자동차 전장 적용 분야 보기

참고자료

본문 괄호 안의 저자·연도와 참고자료 번호가 아래 항목을 가리킵니다. 표 1의 주파수 변화율은 문헌의 밀도로 계산한 1차 근사값입니다. 참고자료 12–14는 압전 초음파 트랜스듀서·질화규소 진동판·Parylene C 캔틸레버 시편의 결과로, 실리콘 MEMS 구조물에 코팅해 잰 값이 아닙니다. (주)와인의 두께 범위(0.5–50 µm)·마스킹 정밀도(약 100 µm)·챔버 용량(60L · 300L · 1100L)은 자사 운영 기준으로, 규격이나 문헌이 정한 값이 아닙니다.

1. Specialty Coating Systems, SCS Parylene Properties, 2018. https://scscoatings.com/parylene-coatings/properties/ · 본문 확인은 공개 미러본 https://nrf.aux.eng.ufl.edu/_files/documents/176.pdf (2026-10-07 원문 확인) — 물성표: 밀도 N 1.10–1.12·C 1.289 g/cm³, 유전율(1 kHz) N 2.65·C 3.10, 시컨트(영) 모듈러스 N 350,000·C 400,000 psi(약 2.41·2.76 GPa로 환산), 녹는점 N 420·C 290 °C, 공기 중 연속 사용 온도 N 60·C 80 °C, 25 °C 선팽창계수 C 35 ppm. 유리전이온도는 싣지 않습니다. 재료 공급사가 발행한 이해관계 있는 1차 자료입니다.

2. Ortigoza-Diaz, J., Scholten, K., Larson, C., Cobo, A., Hudson, T., Yoo, J., Baldwin, A., Weltman Hirschberg, A. & Meng, E., "Techniques and Considerations in the Microfabrication of Parylene C Microelectromechanical Systems", Micromachines 9(9), 422, 2018. https://doi.org/10.3390/mi9090422 (2026-10-10 원문 확인, Europe PMC 전문 PMC6187609, CC BY 4.0) — 미국 서던캘리포니아대. 2절 서두: Parylene은 상온에서 고도로 컨포멀한 CVD 공정으로만 증착하며 증착 속도는 대략 2 µm/h. 서론: 얇고 컨포멀하며 핀홀 없는 막으로 증착할 수 있다는 서술. 4절(논의): Parylene 소자를 가공할 때 100 °C를 넘는 공정을 줄이면 막의 산화·열 응력·기포를 막을 수 있다는 권고. 총설의 일반 서술이며 핀홀 없는 막이 되는 최소 두께를 잰 연구가 아닙니다. 1 µm 미만 막의 핀홀·불연속부는 참고자료 9 · 10을 따릅니다. 스틱션은 다루지 않으며, 그 근거는 참고자료 5입니다.

3. Coelho, B. J., Pinto, J. V., Martins, J., Rovisco, A., Barquinha, P., Fortunato, E., Baptista, P. V., Martins, R. & Igreja, R., "Parylene C as a Multipurpose Material for Electronics and Microfluidics", Polymers 15(10), 2277, 2023. https://doi.org/10.3390/polym15102277 (2026-10-10 원문 확인, Europe PMC 전문 PMC10224276, CC BY 4.0) — 포르투갈 NOVA 리스본대. 3.1절: Parylene C 선팽창 계수 35 ppm/°C. 논문이 문헌값으로 소개한 수치이며 이 논문에서 잰 값이 아니고, 온도 범위도 적혀 있지 않습니다. 25 °C 조건은 참고자료 1의 표에서 확인했습니다.

4. Duke University SMIF, Useful Parameters For Parylene Deposition. https://smif.pratt.duke.edu/sites/smif.pratt.duke.edu/files/operating/UsefulParametersForParyleneDeposition.pdf (2026-08-09 확인) — Parylene N 승화 160°C·열분해 650°C / C 승화 175°C·열분해 690°C, 증착 압력 설정값.

5. Maboudian, R. & Howe, R. T., "Critical Review: Adhesion in surface micromechanical structures", Journal of Vacuum Science & Technology B, 15(1), 1997, pp. 1–20. https://doi.org/10.1116/1.589247 · https://pubs.aip.org/avs/jvb/article-abstract/15/1/1/470760/ (2026-08-06 확인, 2026-10-10 출판사 등록 초록 재확인) — UC 버클리. 초록: 해제(release) 과정과 사용 중 생기는 표면 미세가공 구조물의 고착을 다루고, 강한 고착을 일으키는 표면력의 이론 틀과 표면 거칠기·화학 처리 같은 완화법, 해제·건조·조립·패키징이 표면 처리에 주는 제약을 정리한 총설.

6. Okada, Y. & Tokumaru, Y., "Precise determination of lattice parameter and thermal expansion coefficient of silicon between 300 and 1500 K", Journal of Applied Physics, 56(2), 1984, pp. 314–320. https://doi.org/10.1063/1.333965 · https://pubs.aip.org/aip/jap/article-abstract/56/2/314/170925/ (2026-08-06 확인, 2026-10-10 출판사 등록 초록 재확인) — 초록의 실험식 α(t)(120–1500 K)에 300 K를 넣으면 약 2.57 × 10⁻⁶ K⁻¹로, 본문의 약 2.6 ppm/K와 맞습니다.

7. Broer, D. J. & Luijks, W., "Penetration of p-xylylene vapor into small channels prior to polymerization", Journal of Applied Polymer Science 26(7), 2415–2422, 1981. https://doi.org/10.1002/app.1981.070260727 (2026-10-07 원문 확인) — 유리 측벽 사이 틈 14·28·56 µm, 길이 70 mm 사각 채널의 입구 거리별 두께 측정. 단량체·잔류 가스 압력 0.01 Torr에서 세 틈 모두 분자 흐름 모델과 일치하며 두께가 서서히 감소, 단량체 0.07 Torr에서 28·56 µm 틈 입구 부근의 급격한 두께 감소(그림 2). 결론: 가장 좋은 진입 특성은 낮은 증착 속도에서 얻어짐.

8. Harder, T. A., Yao, T.-J., He, Q., Shih, C.-Y. & Tai, Y.-C., "Residual stress in thin-film parylene-c", Technical Digest. MEMS 2002 IEEE International Conference, 435–438, 2002. https://doi.org/10.1109/memsys.2002.984296 · 원문 PDF는 Caltech 저장소 https://authors.library.caltech.edu/27557/ (2026-10-07 원문 확인) — 실리콘 위 Parylene C 막을 100–200 °C에서 열처리한 뒤 회전 팁 변형 게이지와 하중-처짐 멤브레인으로 잔류 응력 측정. 앞선 연구(Dabral 등)를 인용해 고온에서 약 10 MPa의 압축 고유 응력을 가정. 고정 멤브레인 360분 열처리(표 4): 140·160·180 °C에서 측정 응력 33.9·52.0·48.1 MPa. 떼어 낸 멤브레인은 80 % 이상이 열팽창 차이로 설명되며, 180 °C 막은 응력이 Parylene C 항복강도(55 MPa)에 가까워 시험 중 터짐. 결론: 관찰된 잔류 응력은 계산한 열 응력과 15 % 이내로 일치. 이 논문은 Tg를 150 °C로 보고합니다. 대학 MEMS 시편 결과입니다.

9. Afshari, E., Verplancke, R., Cauwe, M. & Op de Beeck, M., "Quality and Lifetime of Thin Parylene F-VT4 Coatings for Hermetic Encapsulation of Implantable Medical Devices", Coatings 15(6), 648, 2025. https://doi.org/10.3390/coatings15060648 (2026-10-07 원문 확인) — 시료: A-174 실란 처리 후 상용 CVD 장비로 Parylene F-VT4를 0.3·0.6·0.9·1.2 µm 증착, 두께는 다이머 투입량으로 조절. 핀홀 시험(표 1): 유리 위에 구리 1 µm를 입힌 시료를 구리 식각액에 10분씩 3회 담근 뒤 중앙 2 cm × 2 cm의 식각 구멍 수(시료 3개 평균 ± σ, 30분 기준)가 0.3 µm 42 ± 5, 0.6 µm 6 ± 2, 0.9·1.2 µm 0. 저자 해석(8쪽, 그림 6): 클린룸에서도 피할 수 없는 입자·건조 얼룩·화학 잔류물 자리에서 초기 핵 생성이 막혀 핀홀이 생기며, 막이 두꺼워지면 측면 성장으로 작은 핀홀부터 닫힘. 닫힌 핀홀도 아래쪽이 불완전해 약한 지점으로 남으므로 기판 청정도와 최소 두께가 모두 필요하고, 오염 관리가 나쁘면 최소 두께가 커짐. 수명 시험(PBS 60 °C, 구리 미앤더 저항 3배 기준): 첫 고장 5·38·169·331일, Q10 = 2로 환산한 37 °C 수명 약 25일·6.4개월·2.3년·4.5년(표 4). 0.9 µm 막도 197일째 약한 지점에서 시작된 1차 부식이 관찰됨. Parylene C가 아닌 F-VT4 결과이며, 수명값은 부식에 민감한 평면 구리 시험 구조(면적 약 0.4 cm²)에 대한 값이라고 저자들이 밝힙니다.

10. Kahouli, A., "Effect of film thickness on structural, morphology, dielectric and electrical properties of parylene C films", Journal of Applied Physics 112(6), 064103, 2012. https://doi.org/10.1063/1.4752022 (2026-10-07 원문 확인) — 실험: 승화로·열분해로·벨자형 증착 챔버로 된 실험실 장비에서 p형 Si(100) 기판에 상온 증착, 유전 측정 두께 40–83,000 nm(XRD 20–20,000 nm), 금 점전극(약 π mm²). 실험 설계(2쪽): 100 nm 미만 박막의 전기 측정에서 막을 관통하는 핀홀이 전극 간 단락을 일으키므로, 이를 피하는 가장 효과적인 방법으로 측정 전극 면적을 줄였다는 서술. 결과: 약 40 nm(회전 반경) 아래는 비정질, 그 위는 반결정 구조. 유전율은 두께에 따라 거듭제곱 법칙으로 증가하며, 임계 두께 1000 nm 아래에서 벌크 값보다 낮아짐 — 저자 해석은 공극·불연속부(결정 크기·분자 배열 왜곡도 함께 거론). 누설전류 밀도는 두께가 줄면 급증(그림 6) — 저자 해석은 비정질 성분 증가와, 결정 크기가 작은 1000 nm 미만 막의 공극·불연속부가 전도를 돕는다는 것. 10 µm 이상에서는 두께와 거의 무관. 대학 실험실 장비의 결과이며, 핀홀 밀도를 직접 센 연구는 아닙니다.

11. Grattan, D. W. & Bilz, M., "The thermal aging of Parylene and the effect of antioxidant", Studies in Conservation 36(1), 44–52, 1991. https://doi.org/10.1179/sic.1991.36.1.44 (2026-10-07 원문 확인) — 시험: 두께 10–20 µm의 Parylene N·C 단독 필름(산화방지제 첨가·무첨가)을 공기 순환 오븐에서 150·175·200 °C로 가열(N은 150·167·184·201 °C 반복 시험), 1695·1700 cm⁻¹ 카보닐 흡수로 산화 측정. 파괴 기준: 18 µm 막 기준 카보닐 흡광도 0.040(앞선 연구의 180° 접기 파괴·인장강도 50 % 손실과 대응). 표 2(파괴 시간, 시간): N 150 °C 5.85·175 °C 0.313·200 °C 0.057, C 54.8·5.66·0.697. 산화 속도는 N이 C보다 빠름, 활성화 에너지 C 35.3 kcal/mol(Nowlin 등의 29 kcal/mol과 부합). 표 1: 125–200 °C 앞선 연구 데이터와 함께 외삽한 25 °C 파괴 시간 N 2.18 × 10³년·C 1.32 × 10⁵년. 표 3: 그래프로 추정한 C의 범위 7.20 × 10³ ~ 1.28 × 10⁷년. 3.4절: 측정이 모두 유리전이온도보다 높은 온도에서 이뤄졌고(원문은 Lee를 인용해 N 80 °C·C 110 °C로 제시하며, 이 사이트의 다른 글이 인용한 35–80 °C·60–90 °C와 다름), 저온에서 더 중요해질 수 있는 낮은 활성화 에너지 경로를 배제할 수 없음. 빛의 영향은 다루지 않음. 문화재 보존(강화제) 용도의 연구이며, 감사의 글에 Union Carbide와 Nova Tran의 지원과 코팅 장비 대여가 적혀 있습니다.

12. Afshari, E., Houri, S., Verplancke, R., Rochus, V., Cauwe, M., Gijsenbergh, P. & Op de Beeck, M., "Biocompatible and Hermetic Encapsulation of PMUTs: Effects of Parylene F-VT4 and ALD Stacks on Membrane Vibration and Acoustic Performance", Sensors 25(13), 4074, 2025. https://doi.org/10.3390/s25134074 (2026-10-10 원문 확인, Europe PMC 전문 PMC12251638, CC BY 4.0) — 저자 소속 IMEC·Ghent University CMST. 압전 초음파 트랜스듀서(PMUT, 지름 40·60·80 µm)에 Parylene F-VT4를 상온 CVD로 0.6 µm에서 10.2 µm까지 0.6 µm 간격으로 올려 가며 레이저 도플러 진동계로 공기·물 속 진동을 측정. 공진 주파수는 두께에 따라 비단조로 움직였고, 저자들은 더해진 질량(공진 하강)과 늘어난 강성(공진 상승)의 경쟁으로 설명합니다. 얇을 때는 질량 효과가 앞서 공진이 내려가고, 임계 두께를 넘으면 강성이 앞서 다시 오르며, 이 임계 두께는 소자 크기와 매질(공기·물)에 따라 다르다고 적었습니다(지름 60 µm 해석에서는 약 3 µm). 단일 소자의 변위와 Q 인자는 두께가 늘수록 감소. Parylene C가 아닌 F-VT4를 압전 진동판(MHz 대역)에 올린 결과이며, 실리콘 빗살 구조나 자이로스코프의 값이 아닙니다.

13. Gao, H., Wang, J., Wang, K., Sengupta, A. & Kim, E. S., "Hydrostatic Strength and Resonant Frequency of Large and thin LPCVD SiN Diaphragm with Added Parylene", 2025 IEEE 38th International Conference on Micro Electro Mechanical Systems (MEMS), 631–634, 2025. https://doi.org/10.1109/MEMS61431.2025.10917679 (2026-10-10 Semantic Scholar 등록 초록 확인, 서지는 Crossref 대조) — 미국 서던캘리포니아대. 두께 500 nm 저응력 LPCVD 질화규소 진동판(4.8 × 4.8–10 × 10 mm²)에 Parylene을 0.5–20 µm 더하자, 정수압 강도는 Parylene 5 µm만으로 10배 좋아지고 두께에 비례해 늘었으며, 공진 주파수는 Parylene 층에 대부분 영향받지 않았다는 실험 결과. 학회 논문이며 원문을 확보하지 못해 초록 범위에서만 인용했습니다. 장력이 지배하는 mm 크기 박막 진동판의 결과로, 실리콘 가동 구조물에 그대로 옮길 수 없습니다.

14. Huang, Y. & Fang, W., "Determining frequency-dependent moduli and residual stresses in parylene-C thin films using a microcantilever array", Journal of Micromechanics and Microengineering 36(4), 045003, 2026. https://doi.org/10.1088/1361-6439/ae53f6 (2026-10-10 원문 확인, 오픈 액세스·CC BY 4.0) — 1 µm 열산화막 위에 Parylene C(SCS Labcoter PDS 2010)를 증착한 뒤 산화막을 제거해 만든 두께 약 1.7 µm(FIB 측정), 폭 16 µm, 길이 55–200 µm 30종의 단층 캔틸레버 배열을 공진시켜 측정. 탄성률은 약 10–200 kHz에서 4.2 → 5.8 GPa(약 33 %), 같은 방식의 SiO₂ 단층은 65 → 68 GPa(약 5 %). 두께 20 µm 필름의 정적 인장 탄성률 2 GPa(TA Q800)를 고무 영역 값으로 써서 표준 선형 고체 모델에 맞춤: 저장 탄성률 약 2 GPa(고무 영역)·약 5.8 GPa(유리 영역), 손실 계수 최댓값 0.6, 그 위치로 정한 유리 전이 각주파수 약 5 × 10⁴ rad/s. SiO₂ 단층·Parylene C/SiO₂ 이중층·Parylene C 단층 캔틸레버의 곡률(백색광 간섭계)로 구한 잔류 응력은 균일 성분 10.8 MPa, 기울기 성분 1.9 MPa(여섯 구조 평균); 저자들은 앞선 보고값 8.2·14.4 MPa와 일치하고, 열처리한 막의 20–50 MPa는 열처리 영향으로 해석. 측정 온도는 원문에 명시되지 않음.

자사 데이터

15. (주)와인 자사 운영 기준 (2026-08) — 두께 0.5–50 µm, 마스킹 경계 약 100 µm, 60L · 300L · 1100L 챔버(표 3). 자사 설비 운영 기준이며 규격이 정한 값이 아닙니다.
