의료기기 Parylene 코팅 개요 — 왜 이식·삽입 기기의 표준이 되었나

이 글의 결론

• 문제 — 체내에 들어간 기기는 고장 나도 수리할 수 없어, 보호막에 일반 장비와 다른 조건이 붙습니다.
• 해법 — Parylene은 상온 증착·균일 박막·생체적합 배리어·치수 영향 최소를 한 층으로 만족합니다.
• 한계 — 생체적합성은 코팅 재료가 아니라 최종 기기로 증명합니다. 멸균 내성도 방식별로 확인해야 합니다.
• 다음 단계 — 재질·형상·접촉 기간·멸균 방식·마스킹 영역을 정리해 사양 검토를 요청하십시오.

체내에 삽입되거나 이식되는 의료기기는 한 번 들어가면 고장이 나도 수리할 수 없습니다. 기기를 꺼내는 것 자체가 환자에게는 또 한 번의 수술이기 때문입니다. 따라서 이식·삽입형 의료기기에 적용되는 보호막은 일반 장비와는 비교할 수 없을 정도로 까다로운 조건을 요구합니다.

Parylene(파릴렌)이 의료기기 분야에서 널리 쓰이는 이유는 단순히 어느 한 성능이 특출나서가 아닙니다. 다른 코팅 방식으로는 동시에 만족하기 어려운 네 가지 핵심 조건을 단 한 번의 코팅층으로 해결하기 때문입니다.

본 글에서는 Parylene의 정의부터 4가지 핵심 조건, 이식과 삽입 기기 간의 요구사항 차이, 그리고 코팅만으로는 보증할 수 없는 한계점까지 순서대로 정리해보겠습니다.

의료기기 Parylene 코팅이란 무엇인가?

의료기기 Parylene 코팅은 조립이 완료된 기기 표면에 마이크로미터(µm) 단위의 얇은 고분자 막을 상온에서 직접 증착하는 보호 공정입니다. 이 코팅막은 체액과 이온의 침투를 차단하고, 기기를 체내에 삽입할 때 조직과의 마찰을 낮춰주는 역할을 합니다.

액체에 담그거나(Dip) 뿌린(Spray) 뒤 열을 가하는 일반적인 액상 코팅과 달리, Parylene은 진공 챔버 안에서 기체 상태의 원료가 표면에 직접 달라붙어 막을 형성하는 CVD(화학 기상 증착) 방식을 사용합니다(증착 3단계). 열이나 용매를 쓰지 않기 때문에 완제품 상태의 조립체도 분해 없이 그대로 코팅할 수 있습니다.

이식형 전자기기의 구조적 특성

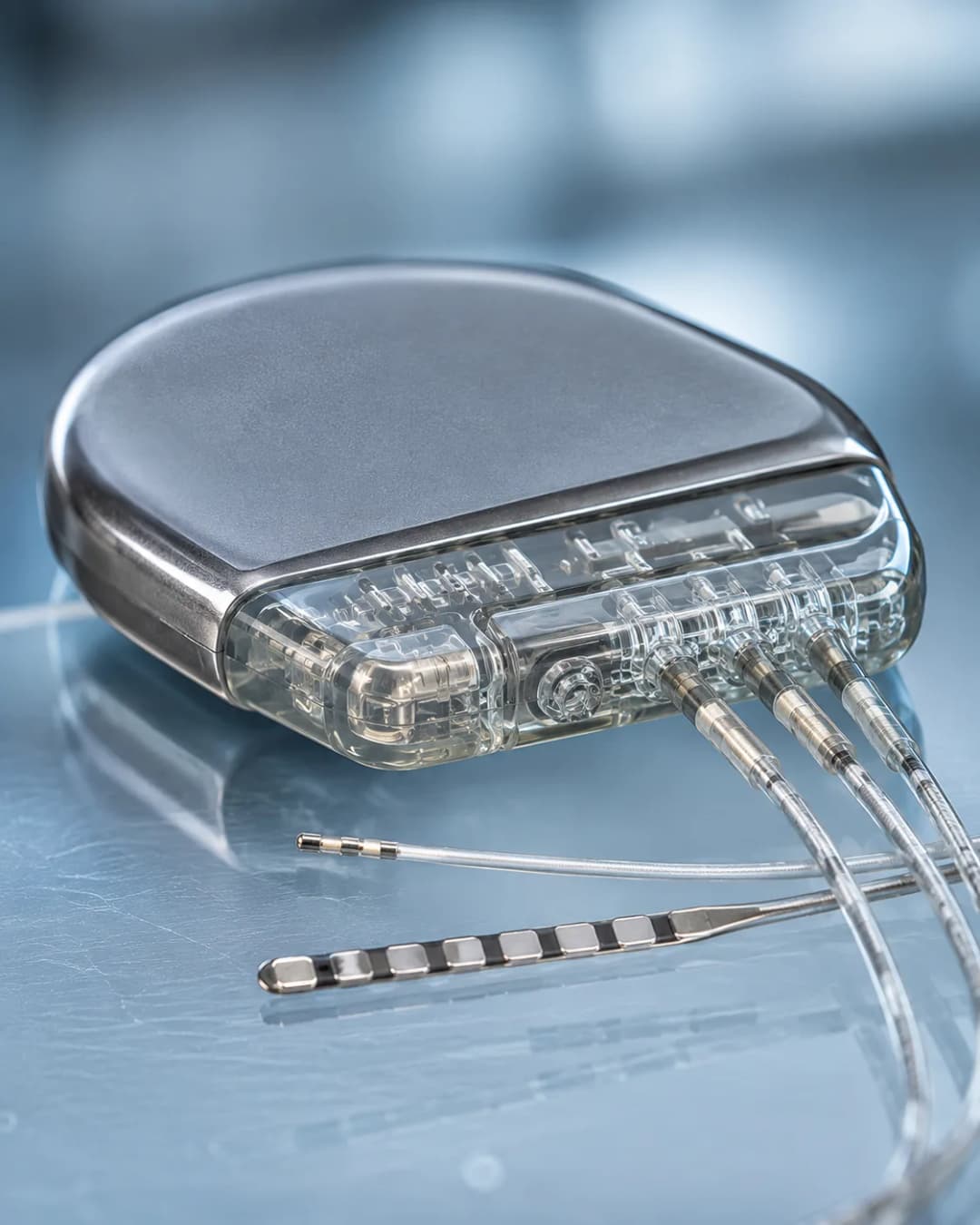

이식형 심장박동기를 보면 티타늄 케이스 본체에 투명 헤더가 결합되어 있고, 헤더 커넥터에서 나온 리드선 끝에는 금속 전극 밴드가 배치되어 있습니다. 이처럼 재질과 형상이 제각각인 복합 조립체를 분해하지 않고 한 번에 통째로 덮을 수 있어야 한다는 점이 의료기기 코팅의 가장 중요한 출발 조건입니다.

Parylene이 의료기기 시장에서 끊임없이 선택받는 이유는 다음과 같은 4가지 조건을 단 하나의 코팅층으로 동시에 충족하기 때문입니다.

1. 왜 완제품 조립체에 그대로 코팅할 수 있는가? (상온 증착)

Parylene 증착 공정에는 용매도, 경화열도 필요 없기 때문입니다.

보통 액상 코팅을 쓰면 용매가 실리콘 등 폴리머 부품을 녹이거나 부풀게 만들 수 있고, 열경화 과정에서 발생하는 열이 접착부나 열에 약한 소재를 손상시킵니다. 반면 Parylene은 진공 챔버 내부에서 상온의 기체 상태로 증착되므로 용매에 의한 훼손이나 열 손상 우려가 전혀 없습니다(참고자료 3).

덕분에 열과 용매에 민감한 부품들이 복합하게 얽혀 있는 완제품도 분해할 필요 없이 조립된 상태 그대로 챔버에 넣어 한 번에 코팅할 수 있습니다.

• 실리콘 튜브 — 용매에 닿으면 부풀어 오를 위험이 있지만, 상온·무용매 증착을 통해 원래의 치수와 유연성을 그대로 유지합니다.
• 접착 조립된 헤더 — 가열 과정이 없으므로 접착 부위에 열 응력을 주지 않고 조립 상태를 안전하게 유지합니다.
• 세경(미세) 카테터 — 벽 두께가 매우 얇아 열에 취약하지만, 상온 공정 덕분에 형상 변형 없이 안정적으로 코팅됩니다.

결과적으로 '조립체를 다시 뜯지 않아도 된다'는 점이 가장 큰 실질적 이점입니다. 재조립 과정에서 발생할 수 있는 품질 변동성(불량 위험)을 근본적으로 차단해주기 때문입니다.

2. 루멘 안쪽과 모서리까지 정말 커버가 되는가? (균일 박막)

완벽히 덮입니다. 기체가 도달하는 모든 면에 동일한 두께로 쌓이는 특성 때문입니다.

Parylene은 얇은 튜브 내강(루멘, 관 내부의 빈 공간)은 물론, 전극 사이의 미세한 틈새, 리드선 표면까지 동일한 두께의 막을 형성합니다. 핀홀(Pin-hole, 미세 구멍)이 거의 없는 연속적인 단일막을 만들기 때문에 체액이나 이온이 파고들 공간을 남기지 않습니다(참고자료 3 · 4).

반면, 표면장력의 영향을 받는 액상 코팅은 흘러내림 현상이 발생합니다. 이로 인해 예리한 모서리 부분은 코팅이 얇아지고, 오목한 구석에는 코팅액이 고여 두께가 불균일해집니다. 정작 가장 철저한 보호가 필요한 모서리와 틈새 부위가 액상 코팅에서는 가장 취약해지는 역설이 발생하는 것입니다. 평판 시편 테스트 결과가 실제 현장 부품에서 그대로 재현되지 않는 이유가 바로 여기에 있습니다(평판 시편과 현장 부품의 차이 · 컨포멀 코팅 방식 비교).

3. 코팅으로 인해 기기 치수나 유연성이 변하지 않는가? (치수 영향 최소화)

Parylene은 µm 단위의 초박막으로 형성되므로, 기존의 결합 공차나 꺾임성을 그대로 유지합니다.

체내 삽입 기구와 정밀 조립 부품은 외경과 끼워맞춤 공차가 엄격하게 정해져 있습니다. 코팅 두께 때문에 치수가 커지면 제품을 쓸 수 없게 됩니다. 가이드와이어가 두꺼워지면 카테터를 통과하지 못하고, 힌지나 나사부가 두꺼워지면 조립 자체가 불가능해집니다.

(주)와인의 경우 2026년 8월 기준 0.5–50 µm 범위에서 코팅 공정을 운영하고 있으며, 의료용 박막 제품에는 최저 수준의 두께를 적용하여 본래의 외경과 유연성을 보존합니다.

도면 작성 시 주의사항

표 1의 4가지 항목 중 도면 검토 시 가장 먼저 확정해야 하는 것은 '마스킹 경계' 입니다. 코팅 두께는 추후 공정에서 미세 조율이 가능하지만, 전극이나 접점처럼 코팅이 되면 안 되는 영역은 도면에 명시되어 있지 않으면 공정 자체를 시작할 수 없습니다.

4. 생체적합성은 코팅 원재료만으로 증명되는가? (생체적합 배리어)

그렇지 않습니다. 생체적합성은 '코팅 재료'가 아닌 '최종 기기 완제품'으로 증명해야 합니다.

Parylene은 USP Class VI 및 ISO 10993 규격 관점에서 우수한 생체적합성 배리어로 인정받고 있지만, 코팅 재료 자체의 성적서가 완제품 의료기기의 안전성을 보증해 주지는 않습니다. 코팅 업체가 제공할 수 있는 것은 코팅 재료와 공정 조건에 대한 데이터이며, 최종 인허가를 위한 생체적합성 승인은 기기 제조사가 완제품을 통해 직접 입증해야 합니다.

이 부분을 혼동하여 코팅 재료 성적서만으로 완제품 검증을 대신하려다 검증 일정에 차질이 생기는 경우가 자주 발생합니다.

두 규격 체계 모두 "재료 등급이 곧 완제품의 승인을 의미하지 않는다" 는 전제를 바탕으로 합니다. 따라서 동일한 Parylene 코팅을 사용하더라도 기기의 형상, 체내 접촉 시간, 멸균 방식이 달라지면 생체적합성을 재확인해야 합니다. 이 경계를 명확히 인지하고 접근하는 것이 검증 기간을 단축하는 지름길입니다.

이식 기기와 삽입 기기의 요구사항 차이

기기가 체내에 머무는 시간에 따라 코팅에 요구되는 1순위 기능이 달라집니다.

• 이식형 기기 (장기 체류) — 심장박동기, 신경자극기, 인공 임플란트처럼 체내에 오랫동안 남는 기기는 체액과 이온 침투를 장기간 막아주는 '배리어(차단) 성능'이 최우선입니다.
• 삽입형 기구 (일시 접촉) — 카테터, 가이드와이어, 주사바늘처럼 시술 중에만 잠시 접촉하는 기구는 체내 진입 시 마찰을 줄여주는 '저마찰 및 조작성'이 최우선입니다.

물론 이 두 가지 요구사항이 서로 배타적인 것은 아닙니다. Parylene 단 한 층만으로 강력한 배리어 성능과 저마찰 특성을 동시에 얻을 수 있다는 점이 바로 의료기기 분야에서 Parylene이 독보적인 위치를 차지하는 이유입니다. 저마찰 특성에 대한 상세 내용은 윤활성 Parylene 코팅에서 다뤘습니다.

Parylene 코팅만으로 해결할 수 없는 3가지 (제조사 확인 과제)

Parylene 코팅이 뛰어난 배리어 특성과 저마찰을 제공하지만, 의료기기의 전체 안전성을 혼자서 결정지을 수는 없습니다. 코팅은 안전성이라는 완성을 위한 하나의 조각일 뿐이며, 나머지 조각은 멸균 공정, 도면 설계, 하우징 구조가 나누어 담당합니다.

아래 3가지 항목은 코팅 단독으로 결론을 낼 수 없으므로, 코팅 사양을 확정하기 전 별도의 검토 과제로 다루어야 합니다.

1. 멸균 내성 검증 — EtO(산화에틸렌) 가스, 감마선, 오토클레이브(고압 증기) 등 멸균 방식에 따라 코팅층이 받는 열적·화학적 부담이 다릅니다. 사용할 멸균 방식을 미리 설정하고 이에 맞춘 코팅 조건을 검토해야 합니다.
2. 마스킹 영역 지정 — 전극이나 전기 접점 부위는 절연막인 Parylene이 덮이면 신호 전달이 차단됩니다. 코팅에서 제외할 마스킹 경계를 도면에 명확히 표시해야 합니다.
3. 체내 수명 예측 — 기기의 체내 수명은 코팅만으로 결정되지 않습니다. 하우징 재질, 밀봉(Hermetic sealing) 구조, 접합부 상태가 복합적으로 작용하므로 코팅은 전체 수명 설계의 한 요소로 다루어져야 합니다.

핵심 요약

• Parylene이 이식·삽입형 의료기기의 표준으로 사용되는 이유는 상온 증착 · 균일 박막 · 생체적합 배리어 · 치수 영향 최소화라는 4가지 조건을 단 하나의 코팅층으로 해결하기 때문입니다.
• 체류 기간에 따라 우선순위가 달라집니다. 이식형은 배리어 성능, 삽입형은 저마찰 성능이 첫 번째 조건입니다.
• 생체적합성은 재료 성적서가 아닌 '최종 기기 완제품'으로 증명해야 합니다. 형상, 접촉 시간, 멸균 방식이 바뀌면 다시 검증해야 합니다.
• 코팅은 기기 안전성의 일부입니다. 멸균 내성, 마스킹 영역, 체내 수명은 코팅 사양과 별개로 제조사에서 사전에 정의해 주셔야 합니다.

본 내용은 (주)와인의 자사 운영 기준 및 공정 범위를 바탕으로 작성되었습니다. 적용 조건은 의료기기의 종류, 체내 접촉 기간, 멸균 방식에 따라 달라질 수 있습니다.

기기 사양(재질, 형상, 체내 접촉 기간, 멸균 방식, 마스킹 영역 등)을 공유해 주시면 제품에 가장 적합한 폴리머 종류와 코팅 두께를 검토하여 회신해 드리겠습니다. 의료기기 적용 보기 · Parylene 기술 개요 · 상담 문의

참고자료

번호는 성격별로 묶어 매겼습니다(규격 → 학술 문헌). 본문 괄호 안의 번호가 해당 항목을 가리킵니다. (주)와인의 두께 범위(0.5–50 µm)·마스킹 정밀도(약 100 µm)·챔버 용량(60L·300L·1100L)은 자사 운영 기준으로, 규격이 정한 값이 아닙니다.

규격

1. ISO 10993-1:2025 (6판, 2025-11-18 발행), Biological evaluation of medical devices — Part 1: Requirements and general principles for the evaluation of biological safety within a risk management process, International Organization for Standardization. https://www.iso.org/standard/10993-1 (2026-08-17 확인) — 기기를 신체 접촉의 성격과 지속 기간으로 분류하고, 생물학적 안전성을 위험관리 절차 안에서 평가하도록 규정. 2018년판(5판)을 대체하며, 미국 FDA는 2026-05-25 이 판을 인정했고 2018년판 적합 선언은 2029-07-01까지 받습니다.
2. USP General Chapter <88>, Biological Reactivity Tests, In Vivo, United States Pharmacopeia. — 플라스틱을 Class I–VI로 구분하며 Class VI가 가장 엄격한 시험 조합(전신·피내·이식 시험). 재료 등급 체계이며 기기 인허가와는 별개입니다. 본 챕터는 개정이 진행 중이므로 적용 시점의 현행판을 확인하십시오.

학술 문헌

3. Ortigoza-Diaz, J., Scholten, K., Larson, C., et al., "Techniques and Considerations in the Microfabrication of Parylene C Microelectromechanical Systems", Micromachines 9(9), 422, 2018. https://doi.org/10.3390/mi9090422 — Parylene이 상온에서 고도로 컨포멀한 CVD 공정으로만 증착되며, 얇고 컨포멀하며 핀홀이 없는 막을 형성한다는 서술.
4. Kim, B. J. & Meng, E., "Micromachining of Parylene C for bioMEMS", Polymers for Advanced Technologies 27(5), 564–576, 2016. https://doi.org/10.1002/pat.3729 — bioMEMS 용도의 Parylene C 미세가공과 물성·증착 특성 정리.
