커넥터 단자의 프레팅 부식(fretting corrosion) — 코팅이 막는 곳과 막지 못하는 곳

9분 읽기#커넥터 부식#프레팅 부식#단자 마스킹

이 글의 결론

  • 발생 원인 — 프레팅 부식(fretting corrosion, 미세 진동 마찰 부식)은 미세한 상대 운동으로 산화막의 파괴와 재산화가 반복되며 접점에 산화물이 쌓이는 현상입니다.
  • 접점면 마스킹 — Parylene C의 체적저항은 8.8 × 10¹⁶ Ω·cm로 절연체이므로 접점면에는 코팅을 입힐 수 없습니다(참고자료 5).
  • 코팅 적용 부위 — 크림프부, 단자 몸체, 하우징에 적용해 외부 부식이 파고드는 침투 경로를 차단합니다.
  • 프레팅 제어 — 접촉력, 상대 운동, 도금, 윤활이 핵심 변수이며, 코팅은 이를 대체할 수 없습니다.

"커넥터 접촉 불량이 자주 나는데 코팅을 입혀서 막을 수 있나요?"

현장에서 자주 받는 질문입니다. 결론부터 말씀드리면 "어느 부위냐에 따라 완전히 다르다"가 정답입니다. 특히 전류가 직접 흘러야 하는 접점면에는 Parylene(파릴렌) 같은 절연 코팅을 절대로 적용해서는 안 됩니다.

이 글은 차량용 커넥터와 단자의 부식을 검토하는 개발·품질 담당자를 대상으로 씁니다. 프레팅 부식의 정확한 메커니즘을 짚고, 왜 접점면은 코팅하면 안 되는지 물성값으로 설명합니다. 이어서 코팅이 실제로 맡는 부위와 프레팅 자체를 줄이는 설계 변수, 그리고 코팅의 한계까지 정리합니다.

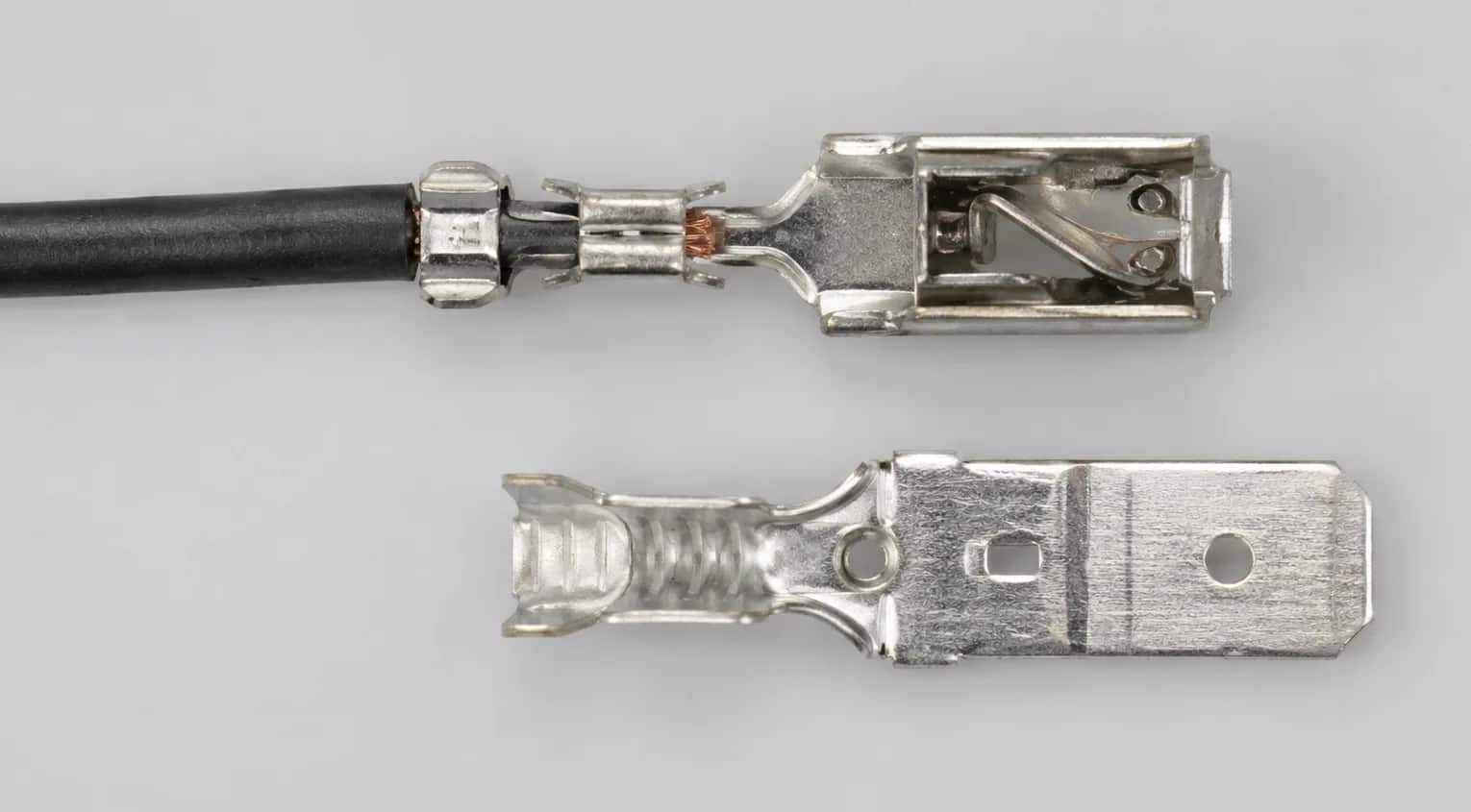

차량용 커넥터 단자 두 점을 위아래로 나란히 놓고 찍은 사진 — 위쪽은 검은 절연 전선에 압착된 리셉터클(암) 단자로, 전선 피복을 잡는 인슐레이션 크림프와 구리 도체가 드러난 와이어 크림프부를 지나 상자 모양 몸체로 이어지고, 옆면이 열려 있어 안쪽의 접촉 스프링이 보인다. 아래쪽은 아직 압착하지 않은 탭(수) 단자로, 크림프 날개가 벌어진 채 몸체에 랜스 구멍과 사각 창이 뚫려 있고 앞쪽은 평평한 접점 블레이드다. 두 단자 모두 은색 주석 도금 표면이며, 파릴렌 코팅에서는 크림프부와 단자 몸체가 코팅 대상, 스프링과 블레이드가 맞닿는 접점면이 마스킹 대상이 된다
판단이 나뉘는 자리가 한 장에 다 들어 있습니다 — 구리 도체가 드러난 크림프부와 단자 몸체는 수분과 염수가 파고드는 경로라 코팅 대상이고, 스프링과 블레이드가 맞닿아 전류가 흐르는 접점면은 마스킹 대상입니다. (이해를 돕기 위한 이미지)

부위별 판단을 한 장으로 정리하면 다음과 같습니다.

커넥터 단자의 부위별 코팅 판단 모식도 — 전선 크림프부와 단자 몸체·하우징은 수분과 부식성 환경이 파고드는 경로라 파릴렌 코팅 대상이고, 상대 단자와 맞닿아 전류가 흐르는 접점면은 체적저항 8.8×10의 16승 옴센티미터의 절연막이 덮이면 전기가 통하지 않으므로 마스킹 대상이다
단자 하나 안에서 판단이 달라집니다. 접점면만 마스킹하고 뒤쪽 경로를 코팅으로 막는 구조이며, 코팅은 접점의 미세 마모 자체를 멈추지는 못합니다.

프레팅 부식이란 무엇인가?

프레팅 부식은 맞닿아 있는 두 금속면이 아주 미세하게 지속적으로 미끄러지면서 접촉 저항이 상승하는 현상입니다.

원리는 이렇습니다. 금속 표면에는 기본적으로 눈에 보이지 않는 얇은 산화막이 있습니다. 미세한 상대 운동이 일어나면 이 산화막이 깎여 나가면서 안쪽의 맨 금속이 드러나고, 드러난 금속은 공기 중에서 곧바로 다시 산화합니다. 이 깎임과 재산화가 되풀이되면 전기가 잘 통하지 않는 산화물 가루가 접점 사이에 켜켜이 쌓입니다. 쌓인 산화물만큼 접촉 저항이 계속 올라가다가, 어느 임계점을 넘는 순간 회로에 오작동이나 통신 에러가 생깁니다.

일반 부식과의 결정적 차이는 원인입니다. 일반적인 부식은 습기나 염수 같은 환경이 주원인이지만, 프레팅 부식은 진동·열변형 같은 운동이 주원인입니다. 부식성 환경이 전혀 없는 밀폐된 하우징 내부라도 진동과 열사이클만 있으면 얼마든지 진행됩니다. 그래서 이를 단순 부식으로 오인해 방수·방습 대책만 세우면 증상을 잡을 수 없습니다.

주석 도금 접점의 프레팅 부식은 트라이볼로지(마찰학) 분야에서도 오랫동안 다뤄 온 주제입니다. Park 등의 연구는 주석 도금 접점의 프레팅 부식 거동과 표면 특성을 두 편에 걸쳐 보고했습니다(참고자료 1·2). 두 편 모두 Tribology International에 실렸습니다.

왜 차량용 커넥터 접점에서 유독 문제가 되는가?

커넥터의 구조 자체가 눌려 있으면서 동시에 미세하게 움직이기 딱 좋은 조건을 갖추고 있기 때문입니다.

커넥터는 전기가 계속 통하도록 내부 스프링 힘으로 두 금속을 강하게 눌러 둡니다. 이 상태에서 차량이 주행하며 진동이 생기면 두 접점이 아주 미세하게 어긋납니다. 온도가 오르내릴 때는 재질별 열팽창계수 차이로 같은 어긋남이 생깁니다. 결국 커넥터가 정상 작동하기 위한 기본 구조가 그대로 프레팅 부식의 발생 조건과 겹칩니다. 그래서 이는 설계상의 단순한 실수가 아니라, 조건이 갖춰지면 자연스럽게 나타나는 고장 메커니즘으로 접근해야 합니다.

도금 재질이 취약도를 크게 좌우합니다. 금(Au)은 공기 중에서 산화막을 만들지 않아 프레팅 부식에서 상당히 자유롭습니다. 반면 주석(Sn)은 가성비가 좋아 널리 쓰이지만 표면에 산화막이 잘 생겨 프레팅 부식에 취약합니다. 차량용 커넥터에서 주석 도금 접점의 신뢰성 연구가 오랫동안 이어져 온 이유가 여기 있습니다(참고자료 1·2).

증상은 간헐적으로 나타나 진단이 어렵습니다. 저항이 서서히 오르내리다가 특정 진동 환경에서만 순간 단선이나 통신 오류로 드러납니다. 차량을 정지시킨 상태로 점검하면 거짓말처럼 정상으로 나오기 때문에, 반드시 진동 조건을 재현해야만 원인을 밝힐 수 있습니다.

접점면에 Parylene을 코팅하면 어떻게 되는가?

결론부터 말씀드리면 전기가 전혀 통하지 않습니다. Parylene은 매우 우수한 절연체이기 때문입니다.

가장 흔히 쓰이는 Parylene C의 체적저항은 23 °C · 50 % RH 기준 8.8 × 10¹⁶ Ω·cm입니다(참고자료 5). 회로를 보호할 때는 훌륭한 절연막이지만, 전기가 흘러야 하는 접점에서는 치명적인 결함이 됩니다. 아무리 얇은 막이라도 두 금속 사이에 끼어드는 순간 저항체로 작용하며, 절연 성능이 뛰어난 재료일수록 접점에는 더 나쁘게 작용합니다.

"0.5 µm 수준의 초박막 코팅이면 눌려서 전기가 통하지 않나요?" 자주 받는 질문입니다. (주)와인은 0.5 µm까지 얇은 막을 운영하지만, 접점면에서는 두께가 문제가 아니라 절연 재료를 놓는다는 구조 자체가 성립하지 않습니다. 체결 압력에 막이 부분적으로 벗겨지거나 뚫려서 전기가 통한다 한들, 그 상태를 정식 품질 사양으로 보증하는 것은 불가능합니다.

그래서 접점면은 예외 없이 마스킹 대상입니다. (주)와인이 커넥터·단자 부품을 접수할 때 도면에서 가장 먼저 확인하는 항목도 이 구역입니다. 시험 패드, 접지면, 압입 단자도 같은 이유로 마스킹해야 하며, 도면에 전기가 통해야 하는 면을 해칭으로 정확히 표시해 주셔야 올바른 마스킹 설계가 시작됩니다.

그러면 코팅은 커넥터의 어디에 하는가?

전류가 흐르지 않는 금속면, 그중에서도 외부의 수분과 부식성 물질이 침투하는 경로에 적용합니다.

접점면 자체는 마스킹하더라도 그 외의 영역에서는 코팅으로 얻는 이점이 큽니다. 전선 크림프부는 구리 도체 사이의 미세한 틈으로 수분과 염수가 파고들기 쉬운 자리입니다. 단자 몸체와 하우징 안쪽 역시 부식성 환경이 접점 쪽으로 흘러드는 주요 길목입니다. 이 부위들은 전류가 직접 흐르는 곳이 아니므로 코팅을 입혀도 전기가 통하는 데는 영향을 주지 않으면서 외부 환경 요인을 막아 줍니다.

표 1. 커넥터 단자의 부위별 코팅 판단 ((주)와인 접수 기준으로 정리)
부위판단이유
접점면(상대 단자와 닿는 면)마스킹 필수절연막이 덮이면 전기가 통하지 않습니다
압입 단자·테스트 패드·접지면마스킹 필수전기가 통해야 하는 면입니다
전선 크림프부코팅 대상구리 도체 틈으로 수분이 파고드는 자리입니다
단자 몸체·하우징 안쪽코팅 대상부식성 환경이 접점으로 들어오는 통로입니다
기판 실장부·랜드 주변코팅 대상표면 누설과 부식을 함께 막습니다

판단 기준은 하나입니다. 이 면에 전류가 흘러야 하는가. 흐르는 면이라면 마스킹을, 흐르지 않는 유입 경로라면 코팅으로 보호하는 것이 정석입니다. 부위마다 다른 사양을 한 도면에 적는 방법은 코팅 품질 기준을 사양서에 쓰는 법에 정리했습니다.

프레팅 부식 자체는 무엇으로 줄이는가?

프레팅 부식을 억제하는 요소는 크게 접촉력, 상대 운동, 도금, 윤활 네 가지입니다. 보시다시피 코팅은 이 목록에 들어가지 않습니다.

이 네 변수는 모두 커넥터 자체의 구조 설계와 체결 설계의 영역이며, 학술 연구에서도 핵심 실험 변수로 다뤄 온 항목들입니다(참고자료 1~4). 코팅 업체가 임의로 바꿀 수 있는 값이 하나도 없다는 뜻입니다. 프레팅 자체의 해결책을 코팅에서 찾으면 방향이 어긋납니다.

  1. 접촉력 — 누르는 힘이 프레팅 부식 거동에 직접 영향을 줍니다. Han과 Kim은 주석 도금 접점에서 수직 하중이 프레팅 부식에 미치는 영향을 Microelectronics Reliability에 보고했습니다(참고자료 4).
  2. 상대 운동 — 커넥터 고정 강화, 하네스 지지점 추가, 진동원으로부터의 이격 배치를 통해 미세 움직임 자체를 줄이는 대책입니다.
  3. 도금 — 금(Au) 도금처럼 산화막을 만들지 않는 재질로 바꾸는 방법입니다. 다만 단가가 오릅니다.
  4. 윤활 — 접점 전용 윤활제로 산화막 재생을 늦추는 방식입니다. Sankara Narayanan 등은 윤활된 주석 도금 구리합금 접점에서 온도가 미치는 영향을 보고했습니다(참고자료 3).

코팅과 위 네 가지는 대립 관계가 아니라 병행 관계입니다. 네 변수가 미세 마모 자체를 줄여 준다면, 코팅은 마모를 부식으로 악화시키는 외부 환경을 차단해 줍니다. 진동 시험에서 떨어진 커넥터에 구조 개선 없이 코팅만 얹는다고 문제가 해결되지는 않습니다. 코팅으로 개선되지 않는 부하를 가려 보는 방법은 차량용 ECU·제어보드 코팅에 부하별로 정리했습니다.

커넥터 부품의 코팅 사양은 어떻게 적는가?

전기가 통해야 하는 면을 도면에 먼저 정확히 표시한 뒤, 마스킹 경계 공차를 함께 명기해야 합니다. (주)와인의 마스킹 경계 정밀도는 약 100 µm입니다(참고자료 5). 도면상의 경계 공차는 최소 ±0.1 mm 이상으로 잡아 주셔야 실무적인 도면 접수와 양산이 가능합니다. 커넥터는 단 몇 밀리미터 안에서 접점과 비접점이 붙어 있는 부품이라 이 경계 공차가 자주 이슈가 됩니다.

형상이 너무 좁다면 단순 마스킹보다 공정 순서나 구조 변경으로 푸는 편이 낫습니다. 접점과 코팅 영역 사이에 최소한의 여유 구간을 확보하거나, 단자를 하우징에 조립하기 전에 먼저 코팅하고 나중에 끼워 넣는 공정 순서를 검토하는 것이 훨씬 안정적입니다.

두께는 부식 환경 수준에 맞춰 정합니다. (주)와인 기준 Parylene 두께 운영 범위는 0.5–50 µm이며, 일반적인 옥외·부식 환경은 10–25 µm 수준으로 설계합니다(참고자료 5). 노면 염수에 노출되는 하부 커넥터는 대체로 높은 두께 범위에 놓입니다. 다만 조립 공차가 빠듯한 단자라면 코팅 두께가 끼워 맞춤에 영향을 줄 수 있으므로, 초기 조립 설계 단계에서 목표 두께를 함께 검증해야 합니다.

코팅으로 해결되지 않는 커넥터 문제는 무엇인가?

  1. 이미 진행된 프레팅 부식의 복구 — 산화물이 쌓여 저항이 오른 단자는 코팅으로 되돌릴 수 없으며 교체해야 합니다. 코팅은 기존 부식을 제거하지 못하며, 그 위에 코팅을 입히는 것은 불량 상태를 그대로 봉인하는 것에 지나지 않습니다.
  2. 프레팅 외의 다른 접촉 불량 원인 — 크림프 압착 불량, 단자·하우징 조립 미완료, 스프링 탄성 저하, 하우징 열변형도 같은 간헐적 단선 증상을 만듭니다. 원인 분석 없이 코팅부터 적용하는 것은 순서가 맞지 않으며, 진동 시험 중 저항 변화 추이를 먼저 측정해 프레팅인지부터 확인하는 편이 빠릅니다.
  3. Parylene이 맞지 않는 조건 — 상시 동작 온도가 매우 높은 위치, 막 두께조차 허용하지 않는 정밀 조립 형상, 양산 후 재작업을 자주 거쳐야 하는 부품은 적용이 까다로울 수 있습니다. 적용이 어려운 경우를 미리 가려 둔 목록은 Parylene 코팅 단점 솔직 리뷰에 정리했습니다. 자동차 부품에 요구되는 규격이 무엇을 정하고 무엇을 정하지 않는지는 자동차 전장 코팅 규격 정리에 원문 기준으로 실었습니다.

핵심 요약

  • 프레팅 부식은 환경이 아니라 미세 상대 운동이 만드는 고장입니다. 방수 대책만으로는 남습니다.
  • 접점면은 예외 없이 마스킹하십시오. Parylene C의 체적저항은 8.8 × 10¹⁶ Ω·cm입니다.
  • 코팅이 맡는 자리는 크림프부·단자 몸체·하우징 안쪽입니다. 부식 유입 경로를 줄입니다.
  • 프레팅 자체는 접촉력·상대 운동·도금·윤활로 줄입니다. 코팅은 이 넷을 대체하지 못합니다.
  • 커넥터는 접점과 비접점이 몇 밀리미터 안에 붙어 있어, 경계 공차를 ±0.1 mm 이상으로 잡아야 합니다.
  • 이미 부식이 진행된 단자는 코팅 대상이 아니라 교체 대상입니다.

커넥터 도면에서 전기가 통해야 하는 면을 해칭으로 표시해 보내주십시오. 마스킹 가능 여부와 경계 공차, 두께 제안을 회신드립니다. 문의하기 · 자동차 전장 적용 보기
