이 글의 결론
- 절연이 핵심입니다 — MnZn 페라이트의 체적저항(약 10² Ω·cm)과 Parylene(파릴렌) C(8.8 × 10¹⁶ Ω·cm)는 무려 15자리 차이가 납니다.
- 칩핑은 방지가 아닌 억제입니다 — 수 µm 두께의 코팅으로 세라믹 취성을 바꿀 수는 없으며, 깨진 파편이 흩어지는 것을 막아 줄 뿐입니다.
- 방청 대상은 따로 있습니다 — 페라이트는 세라믹이라 녹슬지 않으며, 방청은 함께 조립되는 금속계 코어나 부속 금속 부품에 적용됩니다.
- 표면 온도가 우선입니다 — 코어의 큐리 온도는 210 °C 이상이지만 Parylene C의 연속 사용 온도는 80 °C이므로, 구동 중 상시 온도를 먼저 확인해야 합니다.
"페라이트 코어에 코팅해 주세요"라는 요청을 받으면, 실제로는 한 가지가 아니라 세 가지 요구가 섞여 들어오는 경우가 많습니다. 바로 절연, 방청, 그리고 칩핑(깨짐) 방지입니다.
문제는 이 세 가지가 요구하는 조건도 다르고, 코팅이 해결해 줄 수 있는 수준도 제각각이라는 점입니다. 셋을 하나로 묶어서 논의하기 시작하면 서로의 기대치가 어긋날 수밖에 없습니다.
이 글에서는 가장 핵심인 절연 이야기부터 시작해, 칩핑과 방청에서 코팅의 실제 역할과 한계, 액상이 아닌 기상 증착을 쓰는 이유, 그리고 온도 상한까지 순서대로 짚어 보겠습니다.
페라이트 코어에 왜 코팅이 필요한가?
권선이 닿는 코어 표면은 반드시 절연 상태여야 하는데, 페라이트는 완벽한 절연체가 아니기 때문입니다. 코어 제조사의 재질 사양서를 보면, 전력용으로 흔히 쓰는 MnZn 계열의 체적저항은 약 10² Ω·cm 수준입니다(참고자료 1). 반면 대표적인 기상 증착 코팅재인 Parylene C의 체적저항은 23 °C · 50 % RH 기준 8.8 × 10¹⁶ Ω·cm에 달합니다(참고자료 3). 두 값은 시험 조건이 달라 단순 절대 비교는 어렵지만, 자릿수만 비교해 봐도 성격 차이가 분명히 드러납니다.
두 값의 차이는 약 15자리입니다. 이 커다란 자릿수 차이가 뜻하는 바는 분명합니다. 페라이트 코어 자체를 절연 부품으로 과신해서는 안 됩니다. 그렇다고 에나멜선의 피복 하나에만 절연을 전부 맡기는 것도 위험합니다. 피복이 손상되는 위치는 십중팔구 코어의 뾰족한 모서리에 눌리는 자리이기 때문입니다.
페라이트라면 다 같은 저항인가?
아닙니다. MnZn과 NiZn 사이에는 이미 여섯 자리 이상의 저항 차이가 있습니다. "페라이트니까 저항이 비슷하겠지"라고 생각하기 쉽지만, 같은 이름 아래 전기적 성질이 전혀 다른 두 재료가 들어 있습니다.
- NiZn 계열(고주파 인덕터용) — 체적저항 약 1 × 10⁸ Ω·cm입니다(참고자료 2).
- MnZn 계열(전력용) — 체적저항 약 10² Ω·cm입니다(참고자료 1).
같은 "페라이트"라는 이름을 달고 있지만 내부 전기적 성질은 완전히 다른 재료이고, 절연 코팅이 얼마나 시급하고 중요한지도 그만큼 달라집니다.
| 재료 | 체적저항 | 측정 조건 |
|---|---|---|
| MnZn 페라이트 (M20) | 약 10² Ω·cm | 표준 토로이드(toroid), 25 °C |
| NiZn 페라이트 (61 material) | 1 × 10⁸ Ω·cm | 표준 토로이드, 25 °C |
| Parylene C | 8.8 × 10¹⁶ Ω·cm | 23 °C, 50 % RH |
따라서 코팅을 검토할 때 던져야 할 첫 질문은 "코팅 가능할까요?"가 아니라 "사용하시는 코어가 MnZn입니까, NiZn입니까?"입니다. 재질에 따라 절연 요구의 절박함이 달라집니다. Parylene C의 유전강도는 5,600 V/mil 수준이며, 종별 전기 특성은 Parylene 물성표에 출처와 함께 실었습니다.
코팅이 정말 칩핑을 막는가?

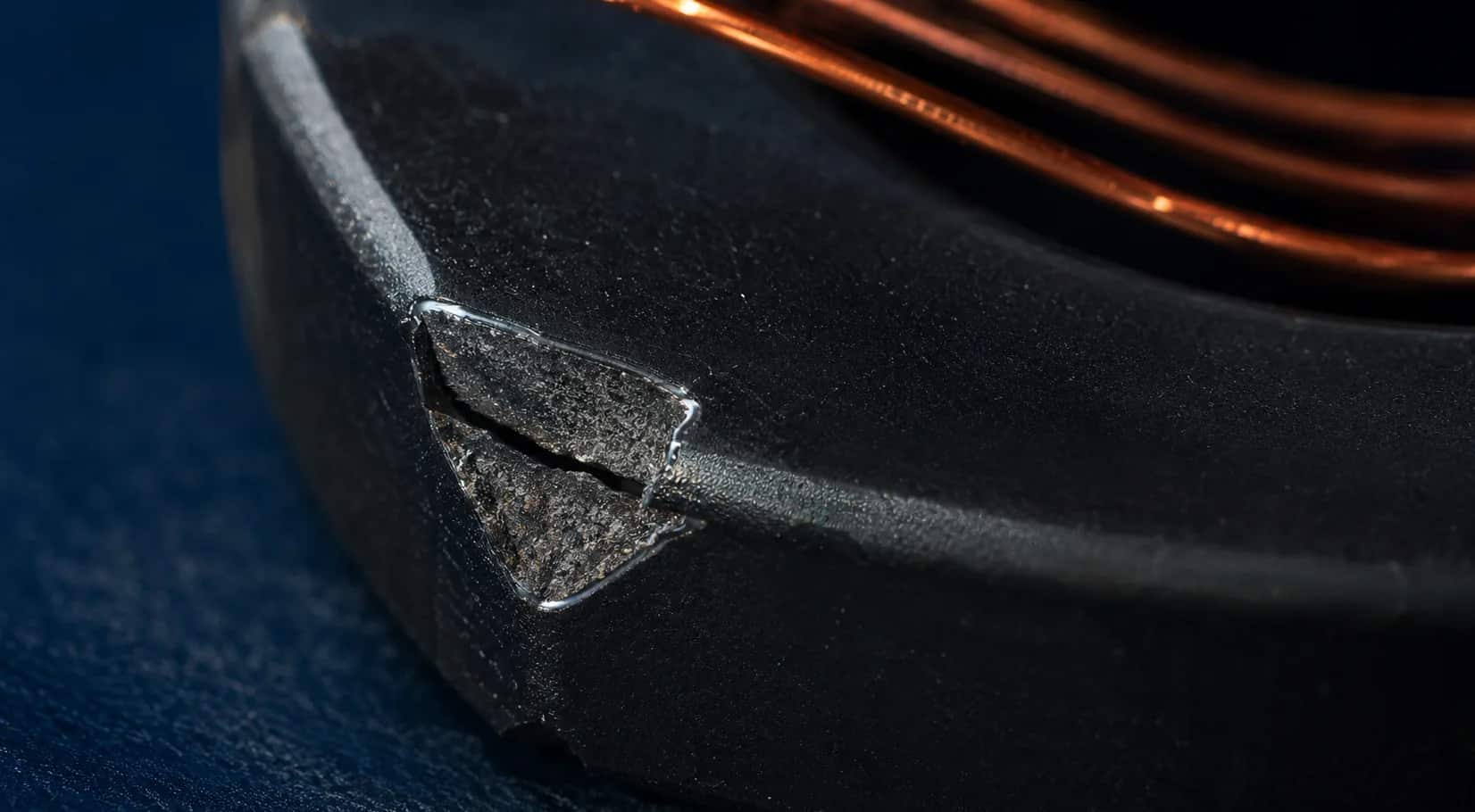

솔직히 말씀드리면, 막지 못합니다. 수 µm 두께의 고분자 박막이 세라믹 재질 특유의 취성, 곧 깨지는 성질 자체를 바꿔 줄 수는 없습니다. "칩핑 방지"라는 표현 때문에 현장에서 오해가 자주 생깁니다. 코팅을 진행했는데도 결손이 계속 발생하면 코팅 불량으로 오인하기 쉬운데, 애초에 코팅이 해결할 수 있는 범주의 일이 아닙니다. 칩핑은 취급 공정과 포장 방식을 함께 개선해야 줄어듭니다.
페라이트가 왜 이렇게 잘 깨지는지는 기계적 물성을 보면 바로 이해할 수 있습니다. 제조사가 밝힌 전형값에서 인장 강도는 4.9 kgf/mm², 압축 강도는 42 kgf/mm²입니다(참고자료 2). 압축에는 강하지만 인장에는 극도로 취약한 세라믹의 전형적인 특성입니다. 모서리에 굽힘이나 충격이 가해지면 그 자리부터 곧바로 결손이 생깁니다.
| 항목 | 값 |
|---|---|
| 인장 강도 | 4.9 kgf/mm² |
| 압축 강도 | 42 kgf/mm² |
| 영률 | 15 × 10³ kgf/mm² |
| 경도 (Knoop) | 650 |
| 비중 | 약 4.7 g/cm³ |
제조사도 경고하듯, 과도한 기계적 응력은 코어의 투자율과 손실률에 비가역적인, 즉 원상복구되지 않는 변화를 일으킬 수 있습니다(참고자료 2). 코팅을 씌운다고 이 물리적 성질이 사라지지는 않습니다. 코팅에 기대할 수 있는 현실적인 역할은, 취급 중 발생한 미세한 파편 조각이 떨어져 나가 주변 회로로 흘러드는 위험, 즉 비산을 억제해 주는 정도입니다.
방청은 페라이트에 해당하는 이야기인가?
페라이트 단품 자체에는 해당하지 않습니다. 페라이트는 세라믹 재질이기 때문에 금속처럼 녹이 슬지 않습니다. 그럼에도 현장에서 방청 요구가 들어오는 이유는, 코어 단품이 아니라 부품들이 조립된 조립체 상태로 코팅을 맡기시기 때문입니다. 실제로 부식이 발생하는 대상은 페라이트가 아니라 함께 조립된 아래 세 가지이며, 어느 쪽이 핵심인지에 따라 목표 두께와 전처리 방식이 달라집니다. 페라이트 단품만 맡기신다면 방청은 고려 대상에서 빠집니다.
- 금속계 코어 — 철분말, 아몰퍼스, 규소강처럼 금속으로 제작된 코어가 함께 포함된 경우입니다.
- 부속 금속 부품 — 코어에 부착된 클립, 브래킷, 단자, 리드선입니다.
- 권선 접속부 — 납땜 부위와 노출된 도체로, 습기와 이온 오염에 취약합니다.
이 세 가지는 재질이 각기 다르므로 전처리 방식도 달라져야 합니다. 재질별 접착 설계와 크로스컷 검증은 SUS 부착 공정에 정리했습니다.
왜 액상 코팅이 아니라 기상 증착인가?
액상 코팅을 적용하면 각진 모서리 부분의 코팅막이 얇아지기 때문입니다. 에나멜선이 꺾여 눌리는 코어 모서리나 끝단의 날처럼, 절연이 가장 절실한 부위가 역설적이게도 액상 도포 시 막이 가장 얇아지는 취약점이 됩니다. 업계 기술자료는 규정된 코팅 두께가 평평하고 방해물이 없는 영역에만 제대로 적용된다고 지적하고, 단면 분석에서 확인된 리드·엣지 부위 도포의 어려움을 함께 제시합니다(참고자료 4). 모서리에서 얇아진 막은 그대로 절연 파괴의 원인이 됩니다.
두께 차이 역시 무시할 수 없습니다. NASA 규격 NASA-STD-8739.1B의 코팅 두께 기준을 보면 차이가 확연히 드러납니다(참고자료 5).
- 아크릴 · 우레탄 · 에폭시(액상) — 0.025–0.127 mm
- Parylene(기상 증착) — 0.013–0.051 mm
권선 가공 공간이 빠듯한 코어 설계에서는 이 두께 차이가 그대로 설계 여유 공간으로 이어집니다. 기상 증착이 그늘진 면까지 닿는 원리와 그 한계는 파이프·밸브 내면 도달성에, 액상과의 총비용 비교는 Parylene vs 액상 코팅 비용 비교에 정리했습니다.
코어는 견디는데 코팅이 못 견디는 구간은 어디인가?
Parylene C의 연속 사용 온도 상한인 80 °C를 넘어서는 구간입니다. 코어 재질 자체의 온도 여유는 생각보다 훨씬 큽니다. 큐리 온도(Curie temperature, 자성을 잃는 온도)를 보면 M20은 210 °C 이상, 61 material은 300 °C 초과입니다(참고자료 1 · 2). 즉 전체 부품의 내열 온도 상한을 결정짓는 것은 코어가 아니라 코팅재이며, 두 재료의 견딤 온도 차이는 130 °C 이상 벌어집니다. 코어 사양서만 보고 온도 여유가 충분하다고 판단해서는 안 되는 이유입니다.
특히 전력용 인덕터나 트랜스포머는 구동 중 코어 표면 온도가 80 °C를 쉽게 웃돕니다. 따라서 코팅 검토 시 실제 구동 상태에서 측정한 코어 표면의 상시 온도를 반드시 먼저 확인해 주셔야 합니다. 상온 측정값이 아닌, 발열 조건에서의 실측 온도 한 값이 코팅 적용 여부를 결정짓습니다.
| 항목 | 운영 기준 | 사양서 작성 시 기재 요청 사항 |
|---|---|---|
| 운영 폴리머 | Parylene C · N 상시 운영 | 코어 표면의 상시 작동 온도 |
| 코팅 두께 | 0.5–50 µm 범위 운영 | 목표 두께 및 권선 공간 여유 |
| 마스킹 경계 | 약 100 µm 수준의 정밀도로 관리 | 갭 면 · 접지면 · 납땜부 등 제외 영역 |
| 챔버 용량 | 60L · 300L · 1100L 3단 챔버 | 코어의 최대 치수 및 수량 |
| 검증 방식 | 동형 시편 동시 코팅 | 절연 요구값 및 측정 방법 |
위 기준은 2026년 8월 기준 (주)와인 자사 설비 운영값이며, 규격이 정한 요구값이 아닙니다.
코어 코팅을 의뢰할 때 무엇을 정해야 하는가?
코어 재질, 구동 중 상시 온도, 최우선 목적, 마스킹 영역 네 가지입니다. 도면과 함께 아래 네 가지 정보를 사전에 정리해 주시면 검토가 훨씬 신속해집니다.
- 코어 재질 — MnZn / NiZn / 금속계 여부
- 구동 중 코어 표면의 상시 온도
- 절연 · 칩핑 억제 · 방청 중 최우선 목적
- 마스킹(코팅 제외) 영역
특히 세 번째 항목인 최우선 목적 설정이 중요합니다. 절연이 목적인지, 결손 파편의 비산 억제인지, 부속 금속의 방청인지에 따라 목표 막 두께와 품질 검증 방식이 달라집니다. 세 가지를 모두 1순위로 적어 주시면 적절한 사양 기준을 찾기 위해 다시 되묻게 되어 회신이 늦어질 수 있습니다.
네 번째 항목인 제외 영역도 코어에서 빈번하게 문제가 발생하는 지점입니다. 코어의 갭 면에 코팅막이 들어가면 실효 갭이 변해 인덕턴스 값이 달라집니다. 접지면이나 납땜부도 마찬가지이므로, 도면에 코팅이 들어가면 안 되는 영역과 그 이유를 함께 명시해 주시는 것이 좋습니다.
안내 말씀도 함께 드립니다. 이 글에서 인용한 수치는 코어 제조사 사양서와 Parylene 물성 자료를 바탕으로 작성되었으며, 시험 조건이 서로 다를 수 있으므로 자릿수 비교용으로 참고해 주십시오. (주)와인에서 직접 측정한 코어 부품의 절연 내력과 코팅 전후 인덕턴스 변화 데이터는 아직 대외 공개용으로 정리되지 않았습니다. 실제 조립체에서의 정확한 절연 성능은 시편 코팅과 실측을 통해 직접 검증해 보시기를 권합니다. Parylene이 맞지 않는 경우는 단점 솔직 리뷰에 정리했습니다.
핵심 요약
- 요구사항 분리 — 절연이 본론이며, 칩핑 방지와 방청은 코팅이 해 줄 수 있는 역할의 한계가 다릅니다.
- 재질 확인이 우선 — MnZn 체적저항(약 10² Ω·cm)과 Parylene C(8.8 × 10¹⁶ Ω·cm)는 약 15자리 차이가 납니다. NiZn(1 × 10⁸ Ω·cm)과도 여섯 자리 차이가 나므로, 가장 먼저 코어 재질을 확인해야 합니다.
- 칩핑의 한계 — 수 µm 두께의 코팅으로 세라믹 고유의 취성(인장 4.9 대 압축 42 kgf/mm²)을 극복할 수는 없습니다. 코팅은 깨진 파편이 흩어지는 것을 눌러 주는 역할입니다.
- 온도 상한선 — 코어의 큐리 온도는 210 °C 이상이지만, Parylene C의 연속 사용 온도는 80 °C입니다. 코팅재가 전체 온도의 상한을 결정합니다.
- 의뢰 시 전달 사항 — 코어 도면과 함께 재질, 구동 시 표면 상시 온도, 절연 요구값, 코팅 제외 영역(갭 면 · 납땜부 등)을 알려 주시면 정확한 적용 가능 여부와 검증 방법을 안내해 드립니다.
코어 도면과 함께 재질(MnZn / NiZn / 금속계), 구동 중 코어 표면의 상시 온도, 절연 요구값, 갭 면과 납땜부 등 제외 영역을 알려주시면 적용 가능 여부와 검증 방법을 회신드립니다. 문의하기 · 전자·반도체 적용 보기
참고자료
번호는 성격별로 묶어 매겼습니다(제조사 기술자료 → 물성 자료 → 산업 기술자료 → 규격). 본문 괄호 안의 번호가 해당 항목을 가리킵니다. (주)와인의 두께 범위·마스킹 정밀도·챔버 용량은 자사 설비 운영 기준으로, 규격이 정한 값이 아닙니다. 코어 재질과 Parylene의 체적저항은 시험 조건이 서로 다른 자료에서 가져온 값이므로, 자릿수 비교로만 읽어 주십시오.
제조사 기술자료
- National Magnetics Group, Inc., Specifications M20. — MnZn 페라이트 M20 재질 사양. 체적저항 약 10² Ω·cm, 초기 투자율 2000 ± 20 %(10 kHz), 큐리 온도 210 °C 이상. 문서는 "값은 전형값이며 25 °C에서 표준 토로이드로 측정한 것"이라고 밝히고 있습니다. https://www.magneticsgroup.com/wp-content/uploads/2020/04/M20.pdf (2026-09-08 확인)
- Fair-Rite Products Corp., 61 Material Characteristics. — NiZn 페라이트 61 재질 사양. 체적저항 1 × 10⁸ Ω·cm, 초기 투자율 125, 큐리 온도 300 °C 초과. 기계 물성(인장 4.9 kgf/mm² · 압축 42 kgf/mm² · 영률 15 × 10³ kgf/mm² · Knoop 경도 650 · 비중 약 4.7 g/cm³)은 문서가 "Fair-Rite의 MnZn과 NiZn 페라이트에 대한 전형값"이라고 밝힌 표에서 가져왔습니다. "강한 자기장이나 과도한 기계적 응력은 투자율과 손실에 비가역적 변화를 일으킬 수 있다"는 경고도 같은 문서의 서술입니다. 열람한 사본은 유통사(rf-microwave.com) 서버에 게시된 것입니다. https://www.rf-microwave.com/resources/products_attachments/5f928be5c8de6.pdf (2026-09-08 확인)
물성 자료
- Parylene의 체적저항(23 °C · 50 % RH 기준 N 1.4 × 10¹⁷ · C 8.8 × 10¹⁶ · D 2 × 10¹⁶ · HT 2.0 × 10¹⁷ Ω·cm), 유전강도, 연속 사용 온도는 Parylene 물성표에 출처(Fortin & Lu, Chemical Vapor Deposition Polymerization, Springer 2004, DOI 10.1007/978-1-4757-3901-5 · 제조사 기술자료)와 함께 실었습니다. 항목별로 어느 출처를 따랐는지 표에 표시돼 있습니다.
산업 기술자료
- Allen, C. E., Duffy, A., Turner, B. G. & Kinner, P. J. (Electrolube), "The Importance of Conformal Coating Thickness and Edge Coverage", Proceedings of SMTA International, 2018. https://www.circuitinsight.com/pdf/importance_conformal_coating_thickness_edge_coverage_smta.pdf — 규정 두께가 평평하고 방해물 없는 영역에만 적용된다는 서술과 단면 분석에서 확인된 리드·엣지 도포 난이도. 학술 출처가 아닌 업계 기술자료입니다.
규격
- NASA, Workmanship Standard for Polymeric Application on Electronic Assemblies, NASA-STD-8739.1B with Change 1 (2016-06-30), 표 10-1 Conformal Coating Thickness. https://s3vi.ndc.nasa.gov/ssri-kb/static/resources/nasa-std-8739.1b.pdf — 경화 후 코팅 두께 범위(아크릴·우레탄·에폭시 0.025–0.127 mm, Parylene 0.013–0.051 mm).
