1분 요약 (Executive Summary)
- 진공과 공기 중의 치명적인 물성 차이 — 공급사 데이터에 따르면 진공 환경에서는 1,000 kGy에 달하는 고선량 감마선 조사에도 물성이 유지되지만, 공기 중에 노출될 경우 급격한 취화(Embrittlement) 현상이 발생합니다. 실제 원전 기기 등은 대개 공기 중에 위치하므로 진공 기준의 실험 데이터를 현장에 그대로 대입해서는 안 됩니다.
- 구체적 임계값 부재와 4대 발주 항목 — 공기 중 산화 반응에 대한 화학적 분석은 존재하나, 구체적으로 몇 kGy부터 물성이 저하되는지는 공개되어 있지 않습니다. 따라서 방사선 환경용 부품을 발주할 때는 단순 선량 하나가 아니라 총흡수선량, 조사 분위기, 동시 부하 조건, 요구 수명 등 4가지 핵심 항목을 반드시 수치로 확정해 주셔야 합니다.
- 코팅의 명확한 역할과 한계 — 코팅 전문 업체가 공식적으로 보증할 수 있는 범위는 오직 적용된 두께와 공정 시험 기록뿐입니다. 실사용 환경에서의 성능 적합성은 코팅 단독으로 증명할 수 없으며, 국제 표준(IPC-CC-830C)에서도 명시하듯 최종적인 환경 신뢰성은 반드시 완성된 기기(Device) 단위의 검증을 통해 판단해야 합니다.

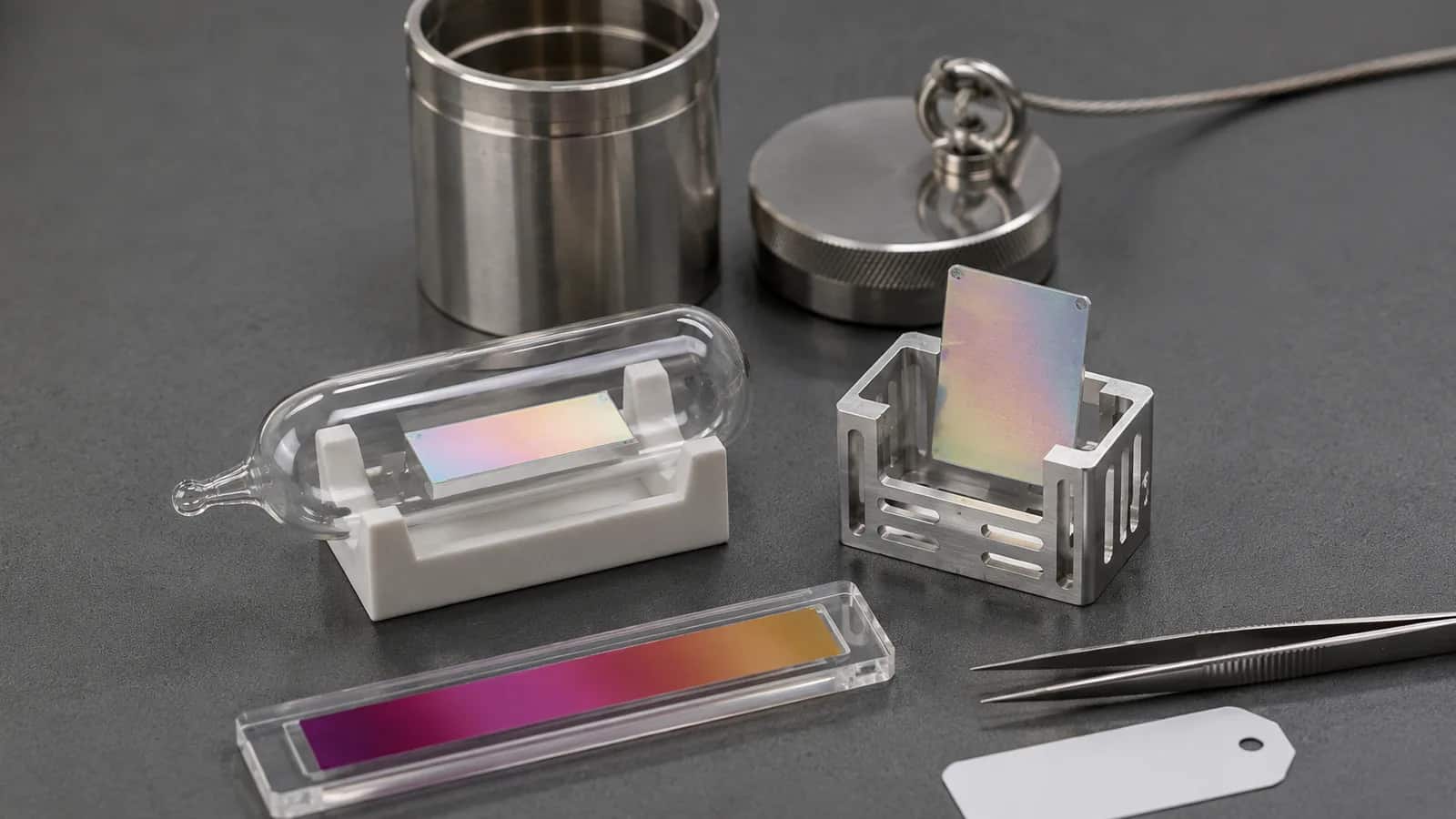

내방사선 코팅을 이야기할 때 가장 먼저 나오는 숫자는 1,000 kGy입니다. 실제로 공개 자료에 있는 값이지만, 시편을 봉한 유리 앰풀 안처럼 진공에서 얻은 값입니다. 원전 기기는 구멍 뚫린 바구니에 세운 시편처럼 대개 공기 중에 놓입니다. 숫자는 옮겨 가는데 조건은 함께 옮겨 가지 않는 것이 이 주제의 함정입니다.
Parylene(파릴렌) 코팅이 원전 부품에서 맡는 것은 기기 안 회로 기판과 센서를 µm 단위 박막으로 덮어 절연과 방습을 더하는 일입니다. 그 기기가 방사선 환경에서 견디는지 판단하는 일은 코팅이 맡지 못하며, 기기 단위 검증의 몫입니다.
원자력·방사선 환경에 들어갈 부품의 코팅을 검토하는 개발·구매 담당자를 위해, 원전 부품 코팅이 가리키는 두 가지, 공개 내방사선 데이터의 뜻, 진공 값을 원전 기기에 쓸 수 없는 이유, 판단에 쓰는 네 항목, 코팅 업체와 기기 검증의 역할, 발주서 적는 법, 이 글이 싣지 않은 것을 차례로 정리합니다.
"원전 부품 코팅"은 무엇을 가리키는가?
원전 부품 코팅은 건물·구조물에 바르는 보호 도장과 기기 안 전자부품에 올리는 보호 코팅, 두 가지를 가리킵니다.
앞쪽은 격납 구조물과 설비 표면을 덮는 두꺼운 도장으로, 부식 방지와 오염 제거가 목적입니다. 뒤쪽은 계측·제어(Instrumentation and control, I&C) 기기 안의 회로 기판과 센서를 덮는 µm 단위 박막으로, 절연과 방습이 목적입니다. 두께도 목적도 검토 주체도 다릅니다.
문의에서 섞이는 두 가지
두 가지가 문의에서 섞이면 요구가 어긋납니다. 구조물 도장 자료로 박막 코팅의 사양을 묻거나, 박막 물성값으로 구조물 도장 요구를 맞추려는 경우가 생깁니다. Parylene은 뒤쪽, 곧 기기 안 전자부품 보호에 쓰이는 박막입니다. 이 글이 다루는 범위도 뒤쪽 하나입니다. 두 가지의 대상과 목적은 표 1에 나눠 두었습니다.
| 구분 | 대상과 두께 | 주된 목적 | 이 글의 범위 |
|---|---|---|---|
| 구조물 보호 도장 | 건물·설비 표면, 두꺼운 도막 | 부식 방지, 오염 제거 가능성 | 다루지 않습니다 |
| 기기 내부 보호 코팅 | 회로 기판·센서, µm 단위 박막 | 절연, 방습, 오염 차단 | 이 글의 대상 |
원전 부품 코팅 문의의 첫 질문은 "방사선을 얼마나 견디는가"가 아니라 "어느 쪽 코팅을 말하는가"입니다. 대상을 먼저 나눠야 이어지는 수치가 같은 축에서 비교됩니다.
Parylene의 내방사선 데이터는 무엇을 말하는가?
Parylene의 공개 내방사선 데이터는 진공 중 감마선에서 물성이 변하지 않았다는 값입니다.
재료 공급사 자료는 Parylene N·C·D와 HT 필름이 진공 중 감마선 열화를 잘 견딘다고 설명합니다. 선량률 16 kGy/hr로 총 1,000 kGy를 조사한 뒤에도 인장·전기 물성이 변하지 않았다는 것입니다(참고자료 1). 계열 네 종에 공통으로 적힌 서술이어서 Parylene 종류 선택의 근거는 되지 않습니다.
선량률이 보여 주는 가속 조건
숫자만 보면 넉넉해 보이지만, 선량률과 총선량이 함께 적혀 있다는 점을 놓치기 쉽습니다. 1,000 kGy는 16 kGy/hr로 약 62시간 조사한 누적값입니다(두 값을 나눈 이 글의 산술입니다). 부품이 수십 년에 걸쳐 같은 총선량을 받는 경우와 조건이 다른, 가속 조건에서 얻은 값입니다.
재료 시편에서 얻은 값
공개 값은 재료 시편에서 얻은 값입니다. 부품에 올라간 막이 같은 결과를 낸다는 보장은 자료 안에 없습니다. 값의 성격과 조건을 함께 읽는 방법은 극한 환경 선택 가이드에 축별로 정리했습니다.
진공에서 얻은 값을 원전 기기에 쓸 수 있는가?
진공에서 얻은 값은 원전 기기에 쓸 수 없습니다. 조사 분위기가 다르기 때문입니다.
같은 자료가 방사선 저항을 적은 문장 바로 뒤에 공기 중 노출은 급속한 취화를 부른다고 밝힙니다(참고자료 1). 원전 기기의 대부분은 진공이 아니라 공기 중에 놓입니다.
앞 문장만 떼어 낸 인용
앞 문장만 떼어 인용하면 공개 값은 어떤 환경에서나 방사선에 강한 재료라는 근거로 읽힙니다. 뒤 문장을 함께 읽으면 조건이 뒤집힙니다. 진공에서 얻은 값을 공기 중 환경의 근거로 쓰면 자료가 스스로 부인하는 인용이 됩니다.
산소가 바꾸는 열화 경로
산소가 있으면 방사선이 만든 활성 자리가 산소와 반응합니다. 고분자 일반으로 보면 진공에서는 그 경로가 없어 가교 쪽으로 갑니다. 공기 중에서는 같은 선량에서도 사슬 절단과 산화 열화가 앞섭니다(참고자료 3). 같은 재료, 같은 선량인데 분위기 하나로 결론이 뒤집히며, 자외선 항목도 성격이 비슷합니다(UV 내성과 황변).
공기 중 조사에서 확인된 Parylene C의 산화
공기 중 조사에서 Parylene C가 산화된다는 관찰은 학술 문헌에 있습니다. 한 연구는 약 25 µm 단독 필름에 대기 중에서 X선을 2 Gy/s로 쪼여 100,000 Gy(100 kGy)까지 누적했습니다. 500 Gy마다 적외선 스펙트럼을 재어 1697·1740 cm⁻¹의 산화 생성물을 관찰했습니다. 결론은 X선 선량에 따라 산화로 화학 열화가 일어난다는 것입니다(참고자료 4).
멸균 수준의 감마선 26.2 kGy를 7시간에 걸쳐 조사한 뒤에는 XPS로 화학 변화가 검출되지 않았다는 보고도 있습니다. 같은 보고에서 전자선 27.7 kGy를 7.5초 만에 조사한 시편은 질소가 유입되고 염소 일부가 염화물로 떨어져 나왔습니다. 저자들은 두 결과의 차이를 선량률로 설명했습니다. 두 조사 모두 결정성을 낮췄습니다(참고자료 5).
공개되지 않은 물성 저하 선량
다만 물성이 몇 kGy부터 떨어지는지는 여전히 공개돼 있지 않습니다. 두 연구 모두 화학 구조를 본 것이고 인장·절연 물성을 선량별로 재지 않았으며, 앞의 연구는 감마선이 아니라 X선입니다. "급속한 취화"가 몇 kGy에서 시작되는지도 제조사 자료에 없습니다. 이 글은 그 값을 추정해 적지 않습니다.
방사선 환경 부품은 무엇으로 판단하는가?
방사선 환경 부품은 선량 하나가 아니라 네 항목으로 판단합니다.
총흡수선량, 조사 분위기, 동시에 작용하는 부하, 요구 수명입니다. 조사 분위기는 공개 데이터를 인용할 수 있는지를 정하고, 네 항목 중 하나라도 비면 시험 계획을 세울 수 없습니다. (주)와인은 방사선 환경 문의를 받으면 네 항목을 먼저 확인합니다(참고자료 6).
- 총흡수선량 — 부품이 수명 전체에 걸쳐 받는 누적 선량입니다. 설치 위치에 따라 달라지므로 기기 위치와 함께 적어야 합니다.
- 조사 분위기 — 공기 중인지, 질소 같은 불활성 분위기인지, 진공인지를 밝힙니다. 공개 데이터를 인용할 수 있는지가 이 항목에서 정해집니다.
- 동시 부하 — 온도와 습도, 접촉 화학종이 방사선과 함께 작용하면 결과가 달라집니다. 축이 겹칠 때는 가장 불리한 조합을 기준으로 봅니다.
- 요구 수명과 교체 주기 — 같은 총선량이라도 62시간에 받는지 30년에 걸쳐 받는지에 따라 시험 설계가 달라집니다.
네 항목을 쥔 쪽
네 항목은 코팅 업체가 아니라 부품과 설비 쪽이 쥔 정보입니다. 코팅 업체가 채울 수 있는 칸은 하나도 없어, 문의 단계에서 네 항목부터 요청합니다.
코팅 업체가 원전 납품 자격을 대신할 수 있는가?
코팅 업체는 원전 납품 자격을 대신할 수 없습니다. 코팅은 기기의 일부이지 검증 단위가 아닙니다.
방사선 환경에 들어가는 기기는 기기 단위로 검증을 받고, 그 검증에는 코팅뿐 아니라 하우징·커넥터·실링·전자부품이 모두 들어갑니다. 코팅 업체가 낼 수 있는 것은 적용 두께와 시험 기록이며, 그 환경에서 쓸 수 있는지는 기기 쪽 판단입니다.
재료 규격이 스스로 밝힌 범위
재료 규격도 같은 한계를 스스로 밝혀 두었습니다. 컨포멀 코팅 재료 규격인 IPC-CC-830C는 재료 자격 심사(Qualification)와 적합성만 다룹니다. 완성 부품의 실사용 환경 성능은 범위 밖이라고 명시합니다(참고자료 2). 재료가 규격을 통과했다는 사실과 부품이 그 환경에서 견딘다는 사실은 다른 문장입니다.
코팅 업체와 기기 제작사의 역할
코팅 업체는 조건을 받아 적용하고 기록을 남깁니다. 환경 적합성 판단과 검증 계획은 기기 제작사와 발주처의 몫입니다. 합격 기준을 계약서에 적는 방법은 코팅 품질 기준 명시에 정리했습니다.
발주서에는 방사선 조건을 어떻게 적는가?
발주서에는 성능 문구 대신 조건과 검증 주체를 적습니다.
"내방사선 코팅 적용"이라고만 적으면 무엇을 만족해야 하는지가 정해지지 않습니다. 앞의 네 항목을 값으로 적어야 시험 계획으로 옮겨집니다. 여기에 검증 주체를 더해 다섯 줄로 두면 접수 단계에서 되묻는 일이 줄어듭니다.
| 적을 항목 | 적는 값의 예 | 빠지면 생기는 문제 |
|---|---|---|
| 총흡수선량 | 수명 전체 누적 kGy와 기기 설치 위치 | 시험 선량을 정할 근거가 없습니다 |
| 조사 분위기 | 공기 중 · 불활성 · 진공 중 어느 것인지 | 공개 데이터를 쓸 수 있는지 정할 수 없습니다 |
| 동시 부하 | 상시·최고 온도, 습도, 접촉 화학종 | 가장 불리한 조합을 놓칩니다 |
| 요구 수명 | 목표 사용 연수와 교체 주기 | 가속 조건을 실사용으로 옮길 수 없습니다 |
| 검증 주체 | 기기 검증을 누가 어느 단계에서 하는지 | 코팅 성적서로 검증을 대신하려 하게 됩니다 |
표 2는 2026년 8월 기준 (주)와인 자사 운영 기준이며, 규격이 정한 항목이 아닙니다.
조사 분위기 한 줄의 무게
다섯 항목 가운데 공개 데이터의 인용 가능 여부를 정하는 것은 두 번째 조사 분위기뿐입니다. 공기 중이라고 적히는 순간 인용할 정량 근거가 사라지고 시편 확인이 앞으로 나옵니다. 시편으로 먼저 확인하는 절차는 샘플 테스트에 정리했습니다.
이 글이 싣지 않은 것은 무엇인가?
이 글은 공기 중에서 물성이 떨어지기 시작하는 선량과 원자력 분야의 규격 번호를 싣지 않았습니다.
공기 중 정량 값은 공개 자료에서 확인하지 못했습니다. 학술 문헌에서도 공기 중 조사로 산화가 일어난다는 화학 분석(참고자료 4)과 멸균 선량 수준의 화학·결정성 분석(참고자료 5)까지만 찾았습니다. 물성 저하를 선량별로 잰 자료는 확보하지 못해 값을 비워 두었습니다. 확인하지 못한 값을 다른 고분자의 데이터로 유추해 적지도 않았습니다.
규격 번호를 비워 둔 이유
원자력 분야의 기기 검증 규격과 도장 규격은 번호를 쓰려면 개정 연도까지 원문에서 확인해야 합니다. 이 글을 쓰는 시점에 그 확인에 실패해 번호를 싣지 않았습니다. 개정 연도가 확인되지 않은 규격 번호는 적지 않는 것이 이 블로그의 규칙입니다. 발주처 사양서에 적힌 규격을 그대로 따르시고, 규격 번호를 확인하는 절차는 규격 번호 확인 절차에 정리했습니다.
(주)와인이 제공하는 범위
(주)와인은 방사선 환경에서 부품의 수명이나 성능을 보증하지 않습니다. 제공하는 것은 적용 두께와 두께 측정 결과, 동반 시편의 밀착 확인 기록입니다(참고자료 6). 환경 적합성 판단은 네 항목을 쥔 쪽에서 해야 합니다.
핵심 요약
- 진공과 공기 중의 치명적인 물성 차이 — 공개 값은 진공 중 감마선을 16 kGy/hr로 총 1,000 kGy 조사한 재료 시편의 결과로, 약 62시간에 받은 가속 조건입니다. 같은 자료가 이어서 공기 중 노출은 급속한 취화를 부른다고 밝히고(참고자료 1), 고분자 일반으로도 공기 중 조사에서는 사슬 절단과 산화 열화가 앞섭니다(참고자료 3).
- 구체적 임계값 부재와 4대 발주 항목 — 공기 중 X선 조사에서 Parylene C가 산화된다는 화학 분석은 있지만(참고자료 4), 인장·절연 물성을 선량별로 잰 자료는 찾지 못해 이 글은 그 값을 추정해 적지 않았습니다. 발주에는 총흡수선량·조사 분위기·동시 부하·요구 수명을 값으로 적고 검증 주체를 더합니다(참고자료 6).
- 코팅의 명확한 역할과 한계 — 코팅 성적서는 기기 검증을 대신할 수 없습니다. IPC-CC-830C도 실사용 환경 성능은 범위 밖이라고 명시합니다(참고자료 2).
(주)와인은 고객사 방사선 환경 부품의 총흡수선량, 조사 분위기, 동시 부하, 요구 수명을 함께 보고 적용 두께와 시편 확인 계획을 제안합니다.
이 글의 용어 풀이 (4)
총흡수선량(Total absorbed dose) — 부품이 수명 전체에 걸쳐 받는 방사선의 누적량(kGy)입니다. 설치 위치에 따라 크게 달라집니다.
선량률(Dose rate) — 시간당 받는 방사선의 양입니다. 같은 총선량이라도 며칠에 받는지 수십 년에 받는지에 따라 조건이 다릅니다.
조사 분위기(Irradiation atmosphere) — 방사선을 쬘 때 부품을 둘러싼 기체 조건입니다. 진공인지 공기 중인지에 따라 결과가 뒤집힙니다.
취화(Embrittlement) — 재료가 딱딱해지며 잘 깨지는 상태로 바뀌는 것입니다. 휘거나 늘어나던 막에 금이 가기 시작합니다.
총흡수선량·조사 분위기·동시 부하·요구 수명 네 항목과 검증 주체를 적어 보내 주시면 적용 두께와 시편 확인 계획을 회신드립니다. 일반 준비 사항은 견적 요청 체크리스트에 정리했습니다. 문의하기 · 산업용 적용 분야 보기
참고자료
번호는 성격별로 묶어 매겼습니다(산업 기술자료 → 규격 → 학술 문헌 → 자사 데이터). 본문 괄호 안의 번호가 아래 목록의 번호와 같습니다. 원자력 분야의 기기 검증 규격과 도장 규격은 개정 연도를 원문에서 확인하지 못해 번호를 싣지 않았습니다.
산업 기술자료
- Specialty Coating Systems, SCS Parylene Properties. 본문 확인은 공개 미러본 https://nrf.aux.eng.ufl.edu/_files/documents/176.pdf (2026-08-29 확인) — 방사선 항목: "N·C·D와 Parylene HT 필름은 진공 중 감마선에 높은 저항성을 보인다. 16 kGy/hr의 선량률로 1,000 kGy를 조사한 뒤에도 인장·전기 물성이 변하지 않았다. 공기 중 노출은 급속한 취화를 부른다." 재료 공급사가 발행한 이해관계 있는 1차 자료이며, 값은 재료 시편의 값입니다. 이 자료에는 공기 중 조건의 정량 데이터가 없습니다.
규격
- IPC-CC-830C (2018-12), Qualification and Performance of Electrical Insulating Compound for Printed Wiring Assemblies, IPC. https://www.electronics.org/TOC/IPC-CC-830C-toc.pdf (2026-08-17 확인) — §1.2가 이 규격은 재료 자격 심사와 적합성만 다루며 실사용 환경 성능은 범위 밖이라고 규정하고, §1.1은 시험이 실제 생산 조립체가 아니라 표준 시험 시편에서 수행된다고 명시합니다.
학술 문헌
Shim, H.-E., Lee, B.-M., Lim, D.-H., Nam, Y.-R., Choi, P.-S., Gwon, H.-J., "A Comparative Study of Gamma-Ray Irradiation-Induced Oxidation: Polyethylene, Poly (Vinylidene Fluoride), and Polytetrafluoroethylene", Polymers, 14(21), 4570, 2022. https://doi.org/10.3390/polym14214570 (2026-09-27 확인, 오픈 액세스) — 진공이나 불활성 분위기에서의 조사는 가교 반응을 촉진하고, 사슬 절단과 산화 열화는 공기 중 조사에서 주로 일어난다는 서술. 산소가 있으면 카보닐 등 산화 생성물이 생기며, 방사선이 만든 라디칼이 산소와 반응해 산화가 진행된다는 기제를 다룹니다. 대상은 폴리에틸렌·PVDF·PTFE이며 Parylene 시험이 아닙니다. 이 글은 공기 중과 진공 중 조사 결과가 달라지는 일반 기제의 근거로만 인용했습니다.
Herman, M. J. & Blair, M. W., "Determination of chemical decay mechanisms of Parylene-C during X-ray irradiation using two-dimensional correlation FTIR", Polymer Degradation and Stability 171, 109024, 2020. https://doi.org/10.1016/j.polymdegradstab.2019.109024 · 저자 최종 원고 LA-UR-21-23055(OSTI https://www.osti.gov/servlets/purl/1833262) (2026-10-15 원문 확인) — 저자 소속 Los Alamos National Laboratory. SCS 다이머로 만든 약 25 µm Parylene C 단독 필름에 PANalytical X선 발생기로 대기 조건에서 선량률 2 Gy/s로 500 Gy씩 누적 조사(최대 100,000 Gy)하고, 조사마다 진공 FTIR을 재어 2차원 상관 분광(2D-COS)으로 해석. 1697·1740 cm⁻¹에 산화 생성물로 보는 새 흡수가 생기고, 지방족 골격 신축이 1425–1100 cm⁻¹의 C–O 산화 생성물과 양의 상관. 결론: 100,000 Gy까지의 X선 조사가 Parylene C 막에 산화와 분자 변화를 일으킨다. 화학 구조 변화만 본 연구로 인장·절연 물성은 재지 않았고, 감마선이 아니라 X선이며, 취화가 시작되는 선량은 제시하지 않습니다.
Beshchasna, N., Adolphi, B., Granovsky, S., Braunschweig, M., Schneider, W., Uhlemann, J. & Wolter, K.-J., "Influence of artificial body fluids and medical sterilization procedures on chemical stability of Parylene C", 2010 Proceedings 60th Electronic Components and Technology Conference (ECTC), 1846–1852, 2010. https://doi.org/10.1109/ECTC.2010.5490711 (2026-10-15 출판사 등록 초록 확인, 2026-10-15 원문 PDF 확인) — 저자 소속 TU Dresden·Moscow State University·Microelectronic Packaging Dresden. 유리 기판 위 4–6 µm Parylene C를 오토클레이브·전자선·감마·EtO·H₂O₂ 플라즈마로 멸균한 뒤 XPS·XRD로 분석. 표 1의 조사 조건: 전자선 27.7 kGy(선량률 12,000 kGy/h, 7.5초), 감마 26.2 kGy(⁶⁰Co, 2 kGy/h, 7시간). 전자선 시편은 질소가 표면과 XPS 측정 깊이 안에 고르게 유입되고(CH·CN기), 염소의 약 10 %가 고분자에서 떨어져 표면 염화물로 존재. 감마·플라즈마·오토클레이브 시편은 XPS로 검출할 만한 화학 변화가 없었음. 저자들은 같은 선량에서 결과가 갈린 이유를 선량률 차이로 설명(감마는 긴 시간에 걸쳐 에너지가 들어감). XRD에서 전자선·감마 모두 피크가 낮아지고 넓어져(반치폭 1.49° → 1.65°·1.61°, 표 3) 결정성이 떨어졌고, 저자들은 2차 결합 일부 절단으로 추정. 인공 체액·0.9 % NaCl 60 °C 60일 순환 노출(FR4 기판)은 염소 감소·질소 유입·결정성 증가를 보였으며, 저자들은 H₂O₂ 플라즈마를 가장 적합한 멸균법으로 결론. 조사 분위기(공기·포장 여부)는 원문에 적혀 있지 않고, 산화 생성물도 보고하지 않았습니다. 화학 조성과 결정성만 본 연구로 인장·절연 물성은 재지 않았으며, 선량은 약 26–28 kGy 한 수준뿐입니다.
자사 데이터
- (주)와인 자사 운영 기준 (2026-08) — 방사선 환경 문의 접수 시 총흡수선량·조사 분위기·동시 부하·요구 수명 네 항목을 먼저 확인하는 운영, 구조물 도장과 기기 내부 박막 코팅을 접수 단계에서 구분하는 기준, 제공 범위(적용 두께·두께 측정 결과·동반 시편 밀착 확인 기록). 자사 설비 운영 기준이며 외부 시험기관 성적서가 아닙니다. 방사선 환경에서의 수명과 성능은 보증하지 않습니다.
